116 | Svenska

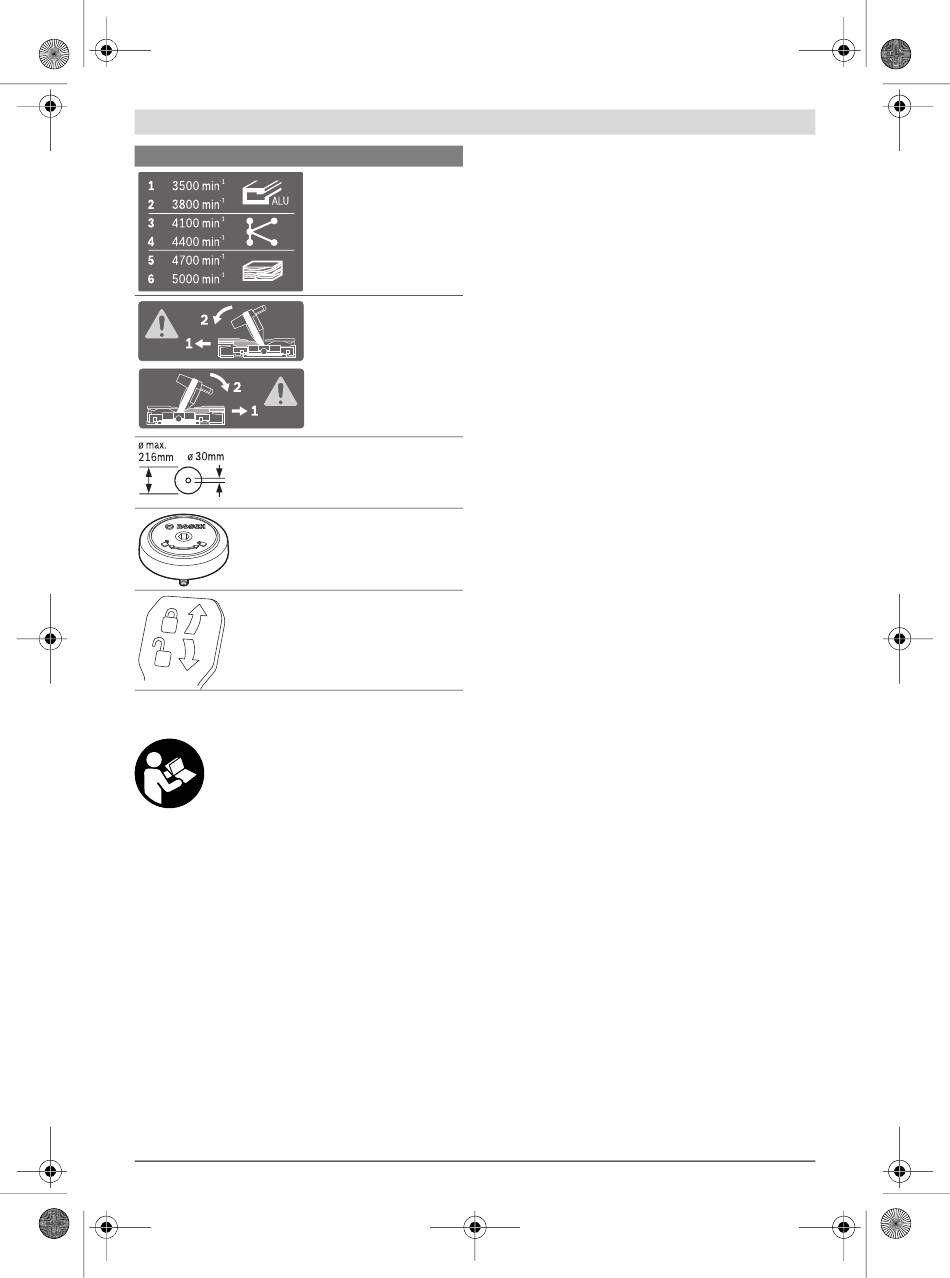

Symboler och deras betydelse
Beakta sågklingans dimensioner. Cen-
trumhålet måste utan spel passa på verk-
tygsspindeln. Använd inte reducer-
stycken eller adapter.
Visar vridriktningen för SDS-bulten för
åtdragning av sågbladet (motsols) och för
att lossa sågbladet (medsols).
Spännspaken stängd:
Den inställda vertikala geringsvinkeln på
verktygsarmen bibehålls.
Spännspaken öppen:
Vertikala geringsvinklar kan ställas in.
Produkt- och kapacitetsbeskrivning
Läs noga igenom alla säkerhetsanvisningar
och instruktioner. Fel som uppstår till följd av
att säkerhetsanvisningarna och instruktio-
nerna inte följts kan orsaka elstöt, brand
och/eller allvarliga personskador.
Ändamålsenlig användning
Elverktyget är avsett för stationär längs- och tvärsågning i rak
linje i trä. Därvid kan horisontala geringsvinklar mellan –52°
och +60° samt vertikala geringsvinklar mellan 47° (på vänster
sida) 47° (på höger sida) utföras.
Elverktyget har konstruerats för sågning i hårt och mjukt trä,
samt spån- och fiberplattor.
Med lämpliga sågklingor kan även aluminiumprofiler och plast
sågas.
Illustrerade komponenter
Numreringen av komponenterna hänvisar till illustration av
elverktyget på grafiksidan.
1 Draganordning
2 Spånutkast
3 Transporthandtag
4 Djupanslagets justerskruv
1 609 92A 0Z4 | (3.3.15)
5 Laserskydd
6 Glidrulle
Tabellen visar rekommen-
7 Strömställare Till/Från
derad varvtalsnivå bero-
8 Handtag
ende på det material som
ska bearbetas: alumi-
9 Låskontakt för upplåsning av verktygsarmen
nium, plast, trä.
10 Klingskydd
11 Pendlande klingskydd
12 Sågblad
Vid sågning av vertikala
13 Sågbordsförlängning
geringsvinklar måste de
14 Anslagsskena
justerbara anslagsske-
15 Justerbar anslagsskena
norna dras utåt eller tas
16 Sågbord
bort helt.
17 Spännspak för sågbordsförlängning
18 Skala för geringsvinkel (horisontal)
19 Insatsplatta
20 Låsklämma
21 Spärrknapp för valfri geringsvinkel (horisontal)
22 Spak för förinställning av geringsvinkel (horisontal)
23 Tippningsskydd
24 Vinkelindikator (horisontal)
25 Jack för standardgeringsvinklar
26 Monteringshål
27 Greppfördjupningar
28 Låsskruv för ställbar anslagsskena
29 Skruvtving
30 Spånavvisare
31 Anslag för vertikala standardgeringsvinklar 45°, 22,5°
32 Skala för geringsvinkel (vertikal)
33 Vinkelindikator (vertikal) för höger geringsvinkelintervall
34 Djupanslag
35 Draganordningens låsskruv
36 Insexnyckel (5 mm)
37 Hål för skruvtving
38 Längdanslag*
39 Transportsäkring
40 Varvtalsregulator
41 Laservarningsskylt
42 Kontakt för lasern (uppmärkning av snittlinje)
43 Spännspak för valfri geringsvinkel (vertikal)
44 Vinkelindikator (vertikal) för vänster
45 Fotförlängning
46 Anslag för den vertikala standardgeringsvinkeln 0°
47 Spindellåsning
48 Insexkantskruv (5 mm) för sågklingans infästning
49 Spännfläns
50 Inre spännfläns
51 SDS-bult
52 Gängstång
53 Laserstrålens utgång
och 33,9°
geringsvinkelintervall
