Lenker

Lenker
Lenker und Vorderrad müssen immer in einer Linie zur Fahrtrichtung
ausgerichtet sein. Unfallgefahr!
Kontrollieren Sie vor jeder Fahrt und speziell nach dem Einstellen des
Lenkers die Lenker- bzw. Lenker-Vorbau-Schrauben auf festen Sitz!
GEFAHR
Unfallgefahr!

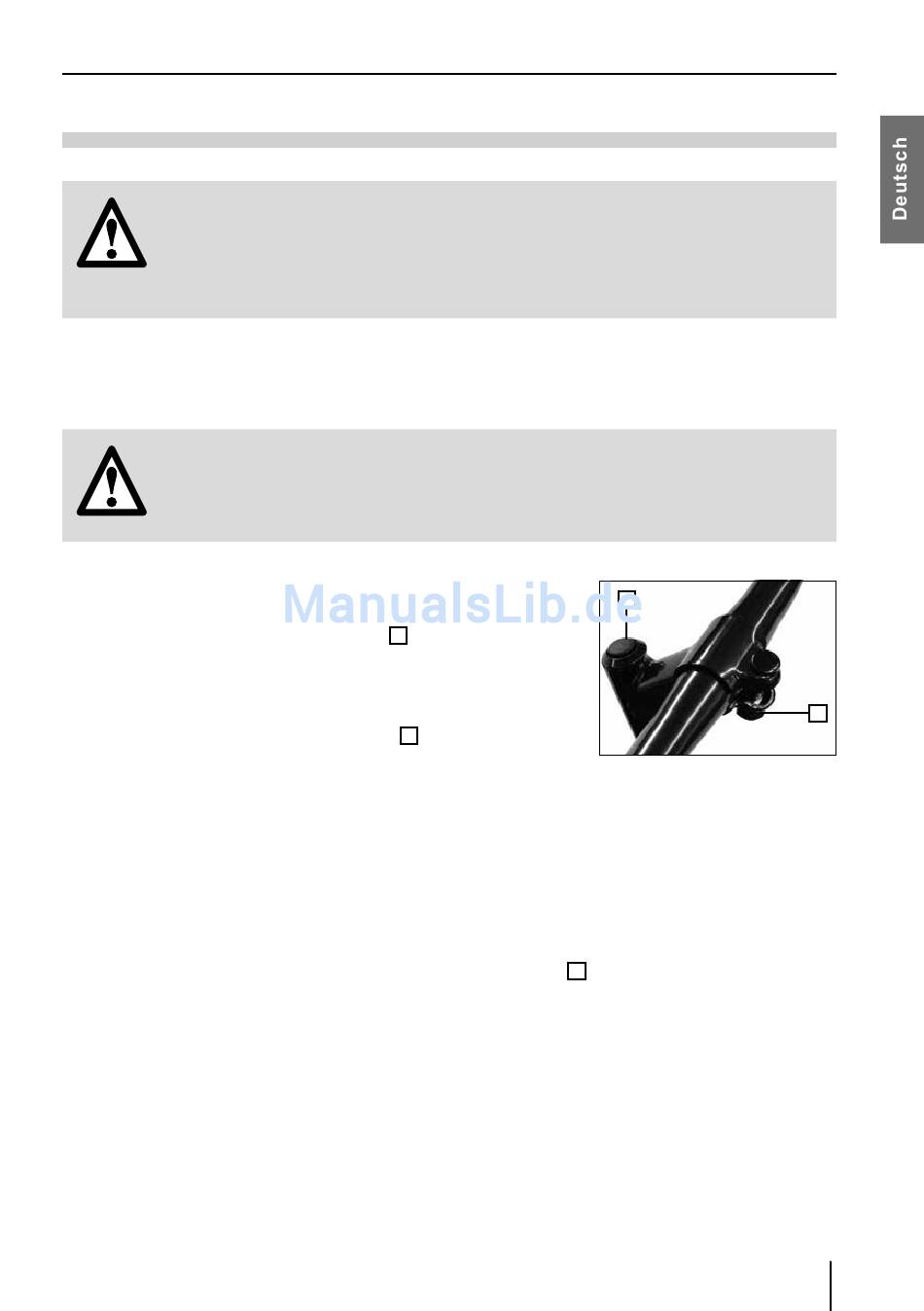

Starrer Lenker-Vorbau
Positions- und Höheneinstellung:
Der Lenker-Vorbau darf höchstens bis zur Maximalmarke herausgezogen
werden! Die Markierung der Mindesteinstecktiefe darf nicht sichtbar sein.
Bruch- und Sturzgefahr! (keine Gewährleistung!)
ACHTUNG
1. Nehmen Sie den Prallschutz ab, indem Sie die
Druckknöpfe lösen.
2. Lösen Sie die Klemmschraube
13-mm-Sechskant-Schlüssel.
3. Sie können nun die Lenkerposition bzw. den
Lenker-Vorbau in der Höhe einstellen.
4. Ziehen Sie die Klemmschraube
Beachten Sie hierbei die Drehmomentvorgaben
im entsprechenden Kapitel dieser Bedienungsanleitung.
5. Setzen Sie nach den Einstellarbeiten den Prallschutz wieder auf den Lenker.
Knöpfen Sie ihn fest, um somit eventuelle Verletzungsgefahren des Kindes
zu minimieren.

Neigungseinstellung Lenker:

1. Nehmen Sie den Prallschutz ab, indem Sie die Druckknöpfe lösen.
2. Lösen Sie zunächst die Klemmspindel-Schraube
Sechskant-Schlüssel.
3. Stellen Sie den Neigungswinkel des Lenkers ein.
4. Drehen Sie die Lenker-Anbauteile (z. B. Bremshebel) zurück in die Ausgangs-
position.
5. Ziehen Sie die Klemmspindel-Schraube gemäß der Drehmomentvorgabe
wieder fest an. (s. Kapitel Drehmomentvorgabe)
6. Setzen Sie nach den Einstellarbeiten den Prallschutz wieder auf den Lenker.
Knöpfen Sie ihn fest, um somit eventuelle Verletzungsgefahren des Kindes
zu minimieren.
mit einem
1
wieder fest an.
1
1
mit einem 13-mm-
2
2
11
