Notice de mise en service du
totalisateur et compteur de temps
électronique
CODIX 547
1. Description
• Affichage à 6 chiffres avec remise à zéro
• Affichage par LED hauteur 14 mm à haute
luminosité pour une lecture aisée.
• Plage d'affichage de 0 à 999 999 avec
suppression des zéros non significatifs
• Programmation des fonctions de comptage ou
des paramètres de fonctionnement à l'aide des
deux boutons-poussoirs. L'affichage indique en
abrégé les différents paramètres.
• Peuvent être programmés :
La polarité d'entrée (NPN ou PNP)
L'atténuation de l'entrée de comptage
Le facteur d'échelle (commun)
Le point décimal du totalisateur
Le mode de remise à zéro du totalisateur
électrique
manuel
manuel et électrique
pas de remise à zéro
Le type d'entrée du compteur de temps
Le mode de fonctionnement du compteur de
temps
Le point décimal du compteur de temps
Le mode de remise à zéro du compteur de
temps
électrique
manuel
manuel et électrique
pas de remise à zéro
2. Entrées
INP A
Entrée de comptage dynamique du totalisateur.
INP B
Start/Stop ou entrée porte (en fonction du type
d'entrée sélectionné)
RESET
Entrée de RAZ dynamique. Celle-ci est couplée
en parallèle avec le bouton-poussoir rouge ; elle
met le compteur à 0. Son action est réglable
séparément pour les deux compteurs.
3. Réglage des paramètres de
fonctionnement
3.1 Sélection de la valeur affichée
Le bouton-poussoir de droite permet la
commutation entre l'affichage du compteur
totalisateur et l'affichage du compteur de temps.
Une impulsion sur ce bouton fait apparaître pour
une durée de deux secondes la fonction active
(" total " ou " time "). Si, dans ces deux secondes,
le bouton de droite est pressé encore une fois, la
fonction active est modifiée. Cette modification est
confirmée par l'affichage du message " time " ou
" total ".
3.2 Réglage des paramètres de l'appareil
a. Presser les deux boutons-poussoirs de la face
avant et mettre l'appareil sous tension.

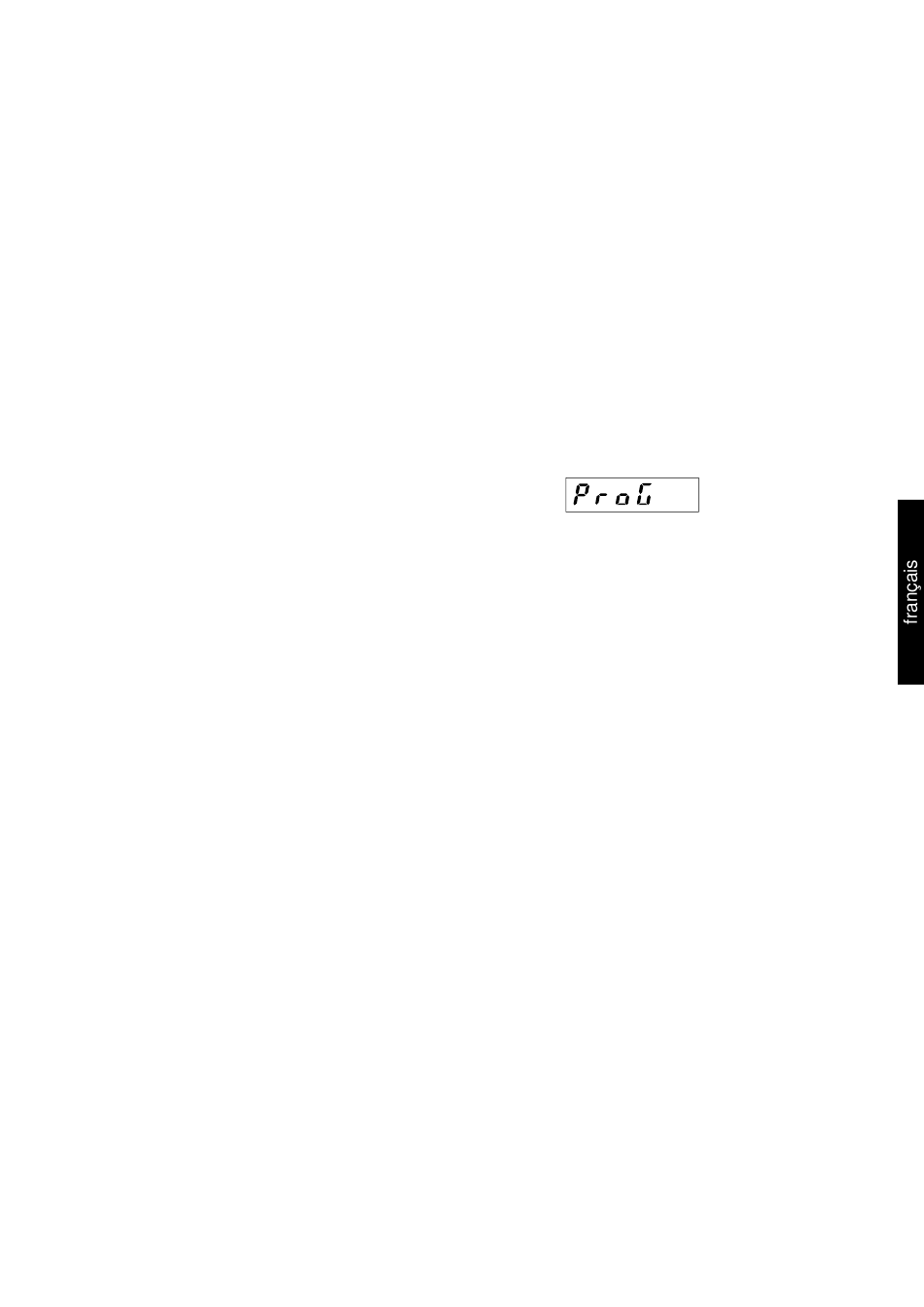

b. Sur l'affichage apparaît le message :
c. Dès relâchement des boutons-poussoirs
apparaît, par périodes d'une seconde, le titre du
menu et sa programmation actuelle. Presser un
bouton-poussoir pour n'afficher à l'écran que le
défilement des paramètres de réglage.
d. Une impulsion sur le bouton-poussoir de droite
permet de passer à la valeur suivante du
paramètre en cours de réglage.
Pour introduire des valeurs numériques (par
exemple lors du réglage du facteur d'échelle),
sélectionner, à l'aide du bouton-poussoir de
gauche, la décade, puis, à l'aide du bouton de
droite, la valeur de celle-ci.
e. Passer au paramètre suivant du menu en
maintenant le bouton-poussoir de gauche
pressé et en actionnant celui de droite.
f. Le dernier paramètre de chaque menu de
réglage, "EndPro", permet, en sélectionnant
"Yes", de quitter le menu de programmation et
de prendre en compte (sauvegarder) les
nouvelles valeurs. Si "No" est sélectionné, la
programmation recommence depuis le début,
en conservant les dernières valeurs introduites.
Il est alors possible de les vérifier ou de les
modifier à nouveau.
4. Mode de programmation
Les paramètres réglables sont indiqués ci-
dessous, dans l'ordre de leur apparition sur
l'affichage. L'appareil est donc entièrement
programmé après un cycle de programmation.
La représentation supérieure de l'affichage
correspond toujours au réglage effectué en usine.
9
