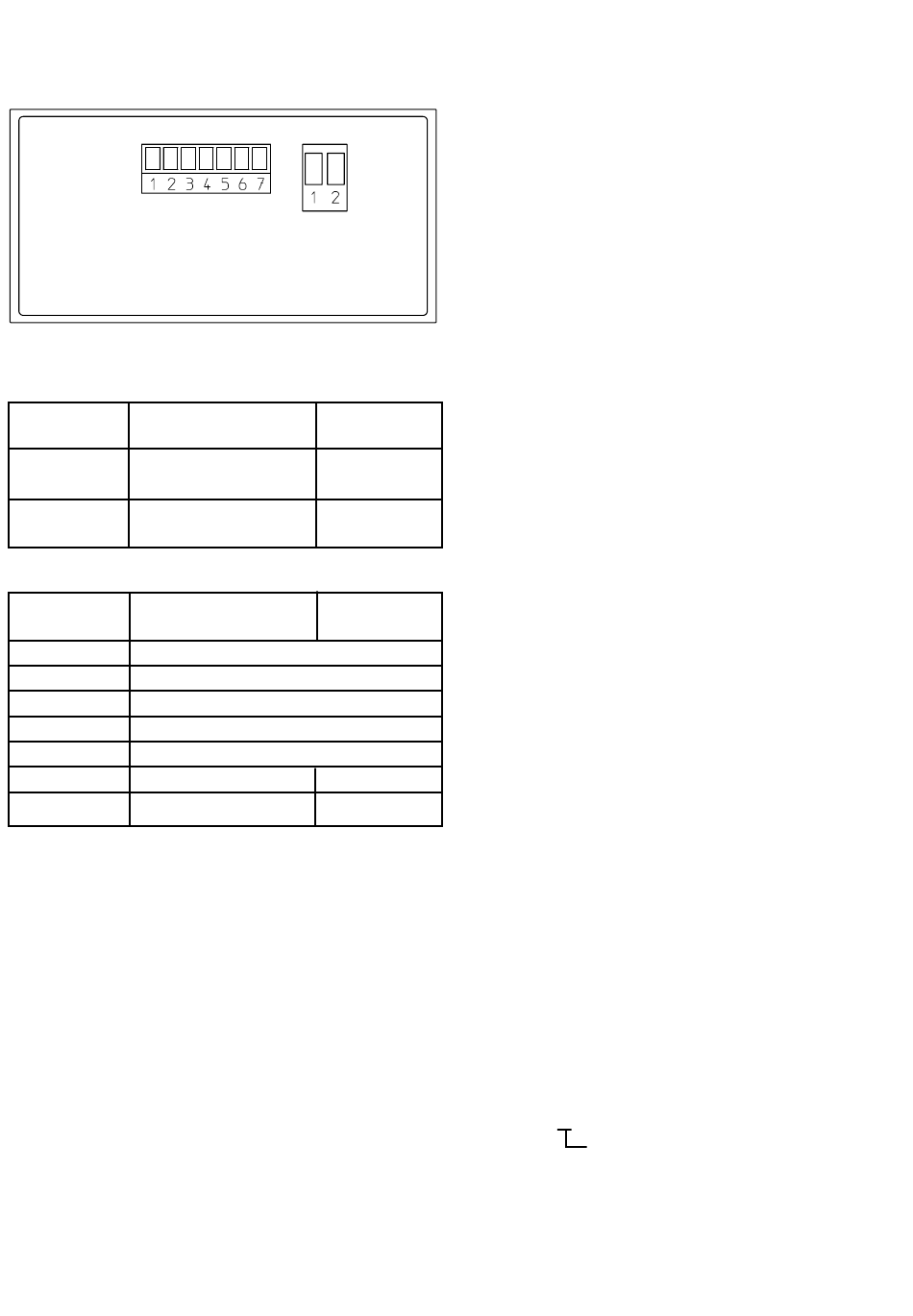

5. Anschlußbelegung
5.1 Anschlußbelegung X2
Klemme Nr. AC Version
1 Versorgung
90..260 VAC
2 Versorgung
90..260 VAC
5.2 Anschlußbelegung X1
Klemme Nr. AC Version
Version
1 n.c.
2 n.c.
3 RESET
4 INP B
5 INP A
6 GND out
7 +24 V out
4
X1 X2
10..30 VDC
Version
0 VDC
GND
Versorgung
10..30 VDC
10..30 VDC
nc.
nc.

6. Technische Daten

Spannungsversorgung:
Version 1: 90..260 VAC, max. 6 VA
Version 2: 10...30 VDC, max. 50 mA
Anzeige:
6stellige 7-Segment LED- Anzeige 14,2 mm hoch
Polarität der Eingangssignale:
für alle Eingänge gemeinsam programmierbar
(npn oder pnp)
Eingangswiderstand: ca. 10 k
Zählfrequenz: 20 kHz auf 30 Hz bedämpfbar
Mindestimpulsdauer des Rücksetzeingangs:
5 ms
Schaltpegel der Eingänge:
AC-Spannungsversorgung:
log. „0": 0..4 VDC
log. „1": 12..30 VDC
DC-Spannungsversorgung U
log. „0": 0 VDC..0,2xU
log. „1": 0,6 x U
Impulsform: beliebig (Schmitt-Trigger Eingänge)
Datensicherung:
6
EEPROM 1x10 Speicherzyklen oder 10 Jahre
Sensorversorgungsspannung:
+24 VDC ± 15% / 100 mA bei AC-Versorgung
Genauigkeit: <50 ppm
Störfestigkeit:
EN 50081-2; EN 55011 Klasse B; EN 50082-2
Umgebungstemperatur: -10 °C...+50 °C
Lagertemperatur: -25 °C...+70 °C
Gewicht: ca. 150 g
Schutzart: IP 65 (von vorne)
Reinigung:
Die Frontseiten der Geräte dürfen nur mit einem
weichen, mit Wasser angefeuchteten Tuch gerei-
nigt werden.

7. Lieferumfang:

- CODIX 547
- Spannbügel
- Dichtung
8. Bestellschlüssel:
6.547.012.X00
Versorgungsspannung
0 = 90..260 VAC
3 = 10..30 VDC
