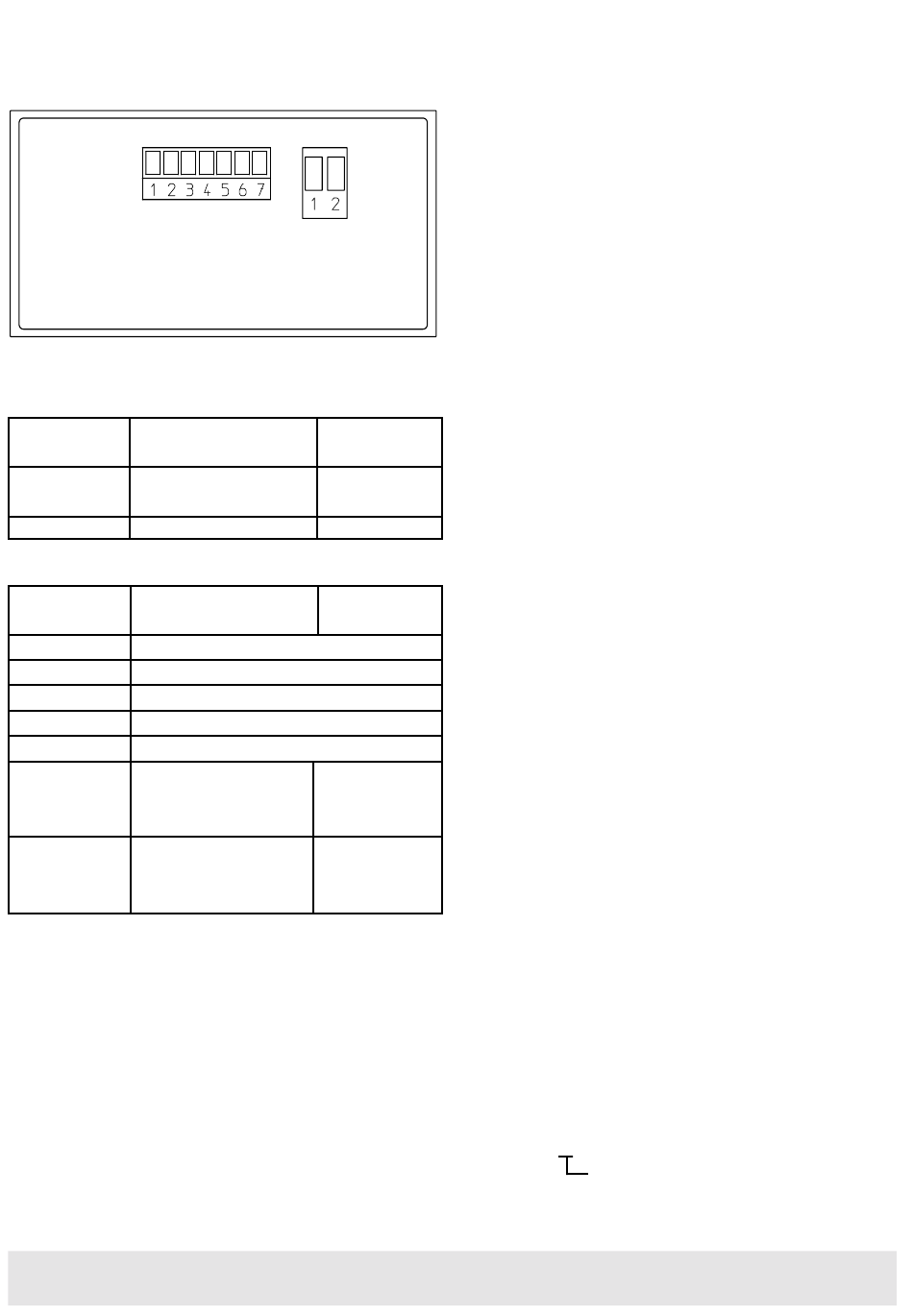

5. Raccordement
5.1 Connecteur X2
Broche No Version AC
1 90..260 VAC
2 90..260 VAC
5.2 Connecteur X1
Broche No Version AC
1 non utilisée
2 non utilisée
3 RESET (RAZ)
4 INP B
5 INP A
6 GND (Tension
d'alimentation
du capteur)
7 +24 V (Tension
d'alimentation
du capteur)
Fritz Kübler GmbH • Zähl- und Sensortechnik • P.O. BOX 3440 • D-78023 VS-Schwenningen
GERMANY • Tel. +49 77 20 / 39 03-0 • FAX +49 77 20 / 2 15 64 • E-Mail:sales@kuebler-gmbh.de
12
X1 X2
Version
10..30 VDC
0 VDC
GND
+10..30 VDC
Version
10..30 VDC
non utilisée
non utilisée
6. Caractéristiques techniques
Tension d'alimentation:
Exécution 1: 90 à 260 VAC, max. 6 VA
Exécution 2: 10 à 30 V DC, max. 50 mA
Affichage :
6 chiffres - LED à 7 segments, hauteur 14,2 mm
Polarité des signaux d'entrée :
programmable en commun pour les entrées (npn
ou pnp).
Résistance d'entrée : env. 10 k
Fréquence de comptage : 20 kHz atténuable à
30 Hz
Durée minimum de l'impulsion pour l'entrée de
commande : 5 ms
Niveau de commutation des entrées :
Exécution 1 (90..260 VAC):
log."0" : 0..4 VDC
log."1" : 12..30 VDC
Exécution 2 (10..30 VDC):
log."0" : 0 V DC..0,2xUB
log."1" : 0,6xUB..30 V DC
Forme de l'impulsion : quelconque (entrées à
trigger de Schmitt)
Mémorisation des paramètres :
EEPROM (capacité : 1x106 cycles
d'enregistrement ou 10 ans)
Tension d'alimentation du capteur:
+24 VDC ±15% / 100 mA avec alimentation AC
Immunité aux parasites :
EN 50081-2 ; EN 55011 Classe B ; EN 50082-2
Température d'utilisation : -10 °C à +50 °C
Température de stockage : -25 °C à +70 °C
Poids : 150 g environ
Indice de protection : IP 65 (par l'avant)
Nettoyage :
Les faces avant des appareils ne doivent être
nettoyées qu'avec un chiffon doux humide.

7. La livraison comprend

- CODIX 547
- Etrier
- Joint
8. Codification de commande
6.547.01X.X00
Tension d'alimentation
0 = 90..260 VAC
3 = 10..30 VDC
W
