Aufbau und Wirkungsweise
A7
A26/27
2
3-2
9
10
8
15
17
42
71
Abdeckplatte
41
37

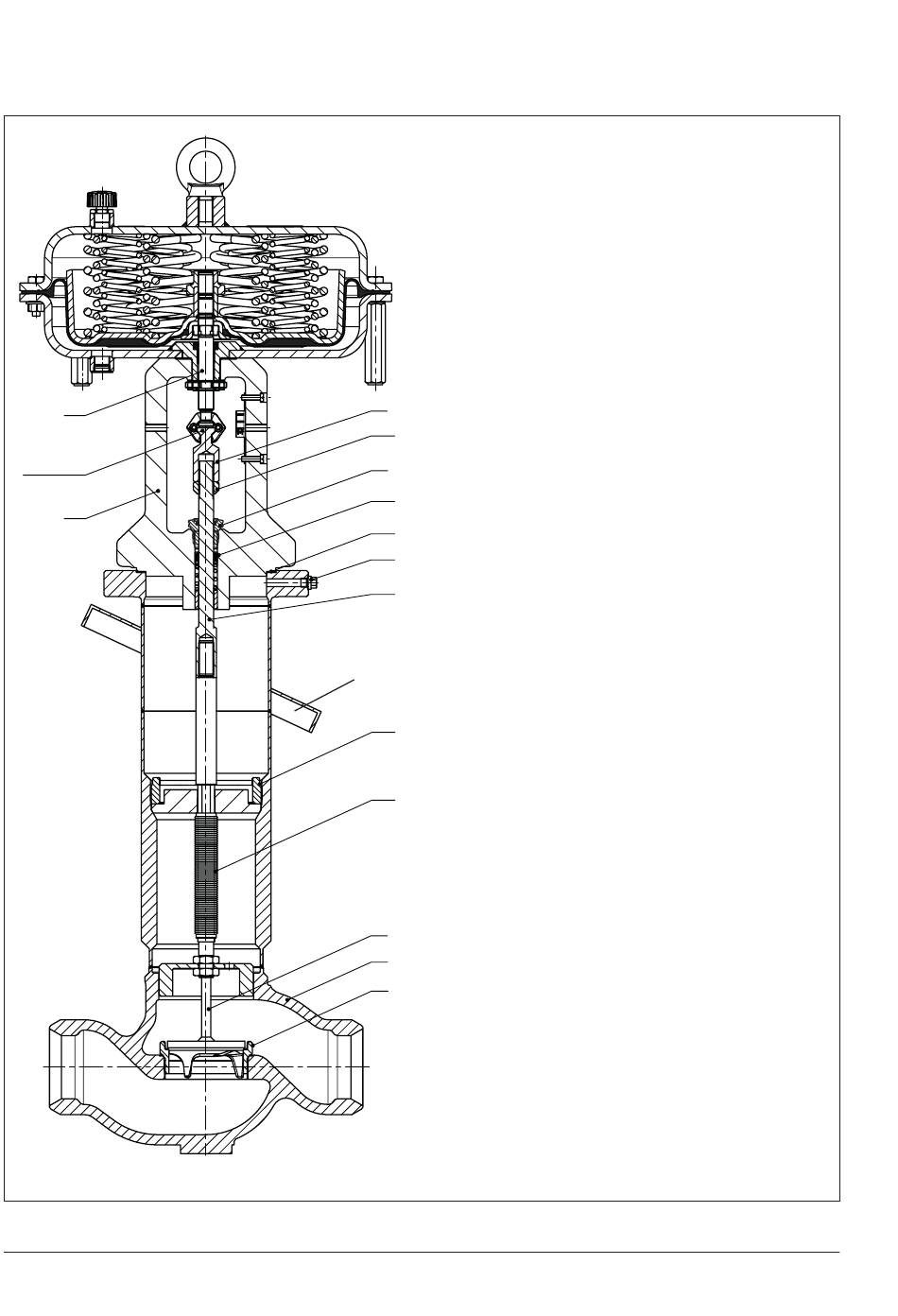

Bild 3-1: Durchgangsventil Typ 3248 mit
5
1
4
1
Gehäuse (einschl.
Tieftemperaturverlängerung)
2
Ventiloberteil
4
Sitz
5
Kegel (mit Kegelstange)
8
Gewindebuchse
(Packungsmutter)
9
Kupplungsmutter
10
Kontermutter
15
Packung
17
Flachdichtung
(Deckeldichtung)
37
Kegelstange mit
Abdichtungsmetallbalg
41
Balgmutter
42
Prüfanschluss
71
Distanzstange
A7
Antriebsstange
A26/27 Kupplungsschellen
Edelstahlgehäuse, Class 150 bis
300 · mit pneumatischem An-
trieb Typ 3271
EB 8093-1
