A U S T A U S C H E N D E S P R I S M A S B E I M M A C 2 5 0 K R Y P T O N
Gefahr!
Intensive Hitze. Vermeiden Sie den Kontakt mit Körperteilen und Material. Das Gehäuse
des Geräts kann bis zu 120° C heiß werden. Trennen Sie das Gerät allpolig vom Netz und
lassen Sie es 45 Minuten abkühlen, bevor Sie es öffnen.
Entfernen Sie nie Abdeckungen, wenn das Gerät in Betrieb ist. Durch fehlende
Abdeckungen besteht die Gefahr von Stromschlägen, Verbrennungen und Explosion des
unter hohem Druck stehendem Leuchtmittels.

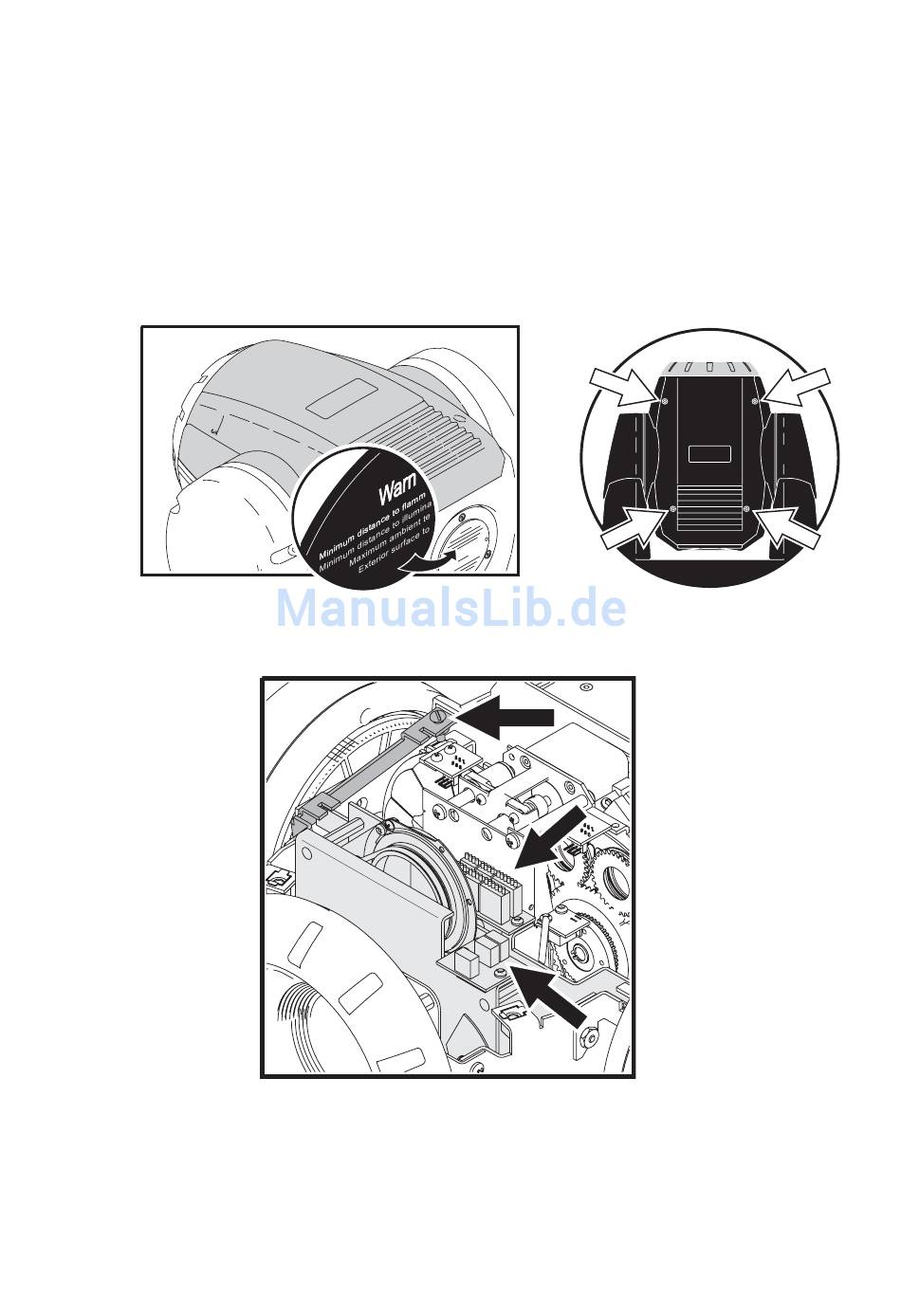

1 Trennen Sie das Gerät allpolig vom Netz und lassen Sie es abkühlen.
2 Lösen Sie die vier Schnellverschlüsse der oberen Kopfabdeckung mit einem Schlitzschraubendreher und
entfernen Sie die Gehäuseabdeckung. Die obere und untere Kopfabdeckung sind gleich - orientieren Sie
sich am auf der Abdeckung des Lampensockels aufgedruckten Text.
3 Lösen Sie die Befestigungsschrauben der beiden Haltewinkel A (im Bild ist nur ein Winkel dargestellt) mit
einem Schlitzschraubendreher und entfernen Sie die Winkel. Lösen Sie die elektrischen Anschlüsse B des
Prismenmoduls.
4 Heben Sie das Prismenmodul aus dem Gerät.
Optische Konfiguration
A
B
B
25
