- Seite 1 FR - Notice de fonctionnement GB - User’s manual DE - Bedienungsanleitung IT - Manuale d’uso ES - Manual de instrucciones PAC 25 PAC 26 Pince ampèremétrique AC/DC AC/DC ammeter clamp AC/DC-Stromzange Pinza amperometrica AC/DC Pinza amperimétrica CA/CC...
-
Seite 42: Die Ce-Kennzeichnung Bestätigt Die Übereinstimmung Mit Der Europäischen
DEUTSCH Sie haben eine PAC 25 bzw. PAC 26 Stromzange erstanden, wir danken Ihnen für Ihr Vertrauen. Um die optimale Benutzung Ihres Gerätes zu gewährleisten, bitten wir Sie: „ diese Bedienungsanleitung sorgfältig zu lesen, „ und die Benutzungshinweise genau zu beachten. - Seite 43 1. VORSTELLUNG ..........................44 1.1. Lieferumfang ........................44 1.2. Zubehör ..........................44 1.3. Akku einlegen ........................45 1.4. Funktionsumfang ......................45 1.5. PAC 25 ..........................46 1.6. PAC 26 ..........................47 2. VERWENDUNG ...........................48 2.1. Inbetriebnahme ........................48 2.2. DC‑Nullpunkteinstellung ....................48 2.3.
-
Seite 44: Sicherheitshinweise
„ Reparatur und messtechnische Überprüfung darf nur durch zugelassenes Fachpersonal erfolgen. 1. VORSTELLUNG 1.1. LIEFERUMFANG Die Srommesszangen PAC 25 und PAC 26 werden in einem Karton geliefert: „ eine 9 V Alkalibatterie (6LF22, 6LR61, NEDA 1604), „ eine Bedienungsanleitung in 5 Sprachen, „... -
Seite 45: Akku Einlegen
1.4. FUNKTIONSUMFANG Mit den PAC 25 und PAC 26 Stromzangen lässt sich Gleichstrom bis 1400 A, Wechselstrom bis zu 1000 A effektiv (1400 A Spitze) und AC/DC‑Strom in Kabeln bestimmen, ohne den Stromkreis unterbrechen zu müssen. Sie stellen die Form und Amplitude des gemessenen Stroms in Form von Spannung dar. -
Seite 46: Pac 25
1.5. PAC 25 Feste Backe 2 Bananenstecker Ø 4 mm. Bewegliche Backe Handschutz Pfeil als Stromrichtungsangabe Trigger Nullpunkteinstellung mit Taste Signallampen Zero Zweistellungsschalter 1 mV/A 600 V CAT III 300 V CAT IV 1000 A AC 1400 A DC AUTO POWER OFF... -
Seite 47: Pac 26

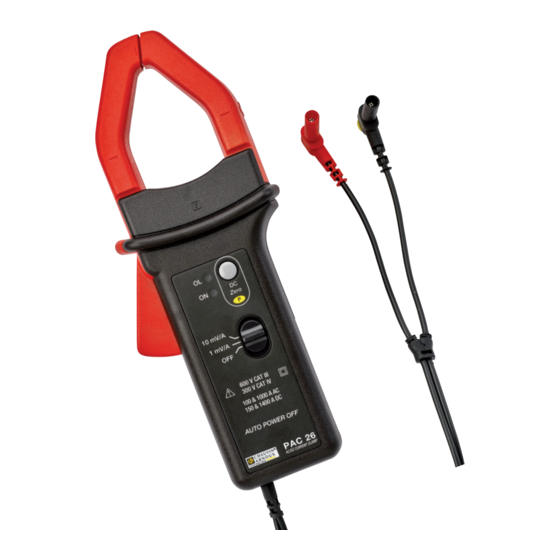

1.6. PAC 26 Feste Backe 2 Bananenstecker Ø 4 mm. Bewegliche Backe Handschutz Pfeil als Stromrichtungsangabe Trigger Nullpunkteinstellung mit Taste Signallampen Zero Dreistellungsschalter. 10 mV/A 1 mV/A 600 V CAT III 300 V CAT IV 1000 A AC 1400 A DC AUTO POWER OFF PAC 26 AC/DC CURRENT CLAMP... -
Seite 48: Verwendung
Schalten Sie die Zange ein, indem Sie den Schiebeschalter auf Position 1 mV/A bzw. 10 mV/A stellen. Position 1 mV/A entspricht dem Messbereich 1400 A für PAC 25 und PAC 26. Position 10 mV/A entspricht dem Messbereich 150 A für PAC 26. -
Seite 49: Abschaltautomatik
10 mV/A 10 mV/A 10 mV/A 1 mV/A 1 mV/A 1 mV/A PAC 26 PAC 26 PAC 26 Ein Leswert von 1 V (oder 1000 mV) am Messgerät entspricht zum Beispiel einem Strom von = 100 A 10 mV/A im Messbereich 150 A~. 2.4. -
Seite 50: Technische Daten
3. TECHNISCHE DATEN 3.1. REFERENZBEDINGUNGEN Einflussgröße Bezugswerte Temperatur 23 ± 5°C Relative Luftfeuchte 20 bis 75 % RF mittig zwischen den Zentriermarken an der Leiterposition Zange Signalfrequenz des Messsignals DC bei 65 Hz sinusförmig Elektrische Feldstärke Null Magnetfeldstärke DC (Erdfeld) <... - Seite 51 Typische Amplitudenabweichung bei 60 Hz Fehler (%) Strom (A) 1000 Typische Amplitudenabweichung in DC Fehler (%) Strom (A) 1000 10000 Typische Phasenabweichung bei 60 Hz Phasenverschiebung (°) -0,5 Strom (A) 1000...
- Seite 52 3.2.1. ELEKTRISCHE SPEZIFIKATIONEN, EMPFINDLICHKEIT 1 mV/A Bandbreite bei ‑3 dB: DC bei 30 kHz Frequenz 50 Hz 400 Hz 1 kHz 10 kHz Eingangsimpedanz < 0,01 mΩ 0,05 mΩ 0,14 mΩ 3,4 mΩ Typische Amplitudenabweichung bei 60 A in Bezug auf die Frequenz Fehler (%) 1,00 0,00...
-
Seite 53: Elektrische Spezifikationen, Empfindlichkeit 10 Mv/A (Pac 26)
3.3. ELEKTRISCHE SPEZIFIKATIONEN, EMPFINDLICHKEIT 10 mV/A (PAC 26) Ausgangsimpedanz: 215 W Angegebener 0,5 bis 40 Aac/dc 40 bis 100 Aac/dc 100 bis 150 Adc Messbereich Eigenunsicherheit ≤ ± (3 %L + 8 mV) ≤ ± 1,5 %L ≤ ± 1,5 %L Phasenfehler (45 bis 65 Hz) Angegebener Messbereich 1 bis 100 Aac... - Seite 54 Typische Phasenabweichung bei 60 Hz Phasenverschiebung (°) -0,5 Strom (A) -1,5 3.3.1. FREQUENZEIGENSCHAFTEN Bandbreite bei ‑3 dB: DC bei 30 kHz Frequenz 50 Hz 400 Hz 1 kHz 10 kHz Eingangsimpedanz < 0,01 mΩ 0,05 mΩ 0,14 mΩ 3,4 mΩ Typische Amplitudenabweichung bei 30 A in Bezug auf die Frequenz Fehler (%) 2,00...
-
Seite 55: Grenze Der Betriebsbedingungen
Typische Phasenabweichung bei 30 A in Bezug auf die Frequenz Phasenverschiebung (°) 0° -10° -20° -30° -40° -50° Frequenz (Hz) -60° 1000 10000 100000 3.4. GRENZE DER BETRIEBSBEDINGUNGEN „ Gleichstrombetrieb: 3 000 A Dauerbetrieb „ Wechselstrombetrieb: 1 000 A Dauerbetrieb bis 1 kHz Ab 1 kHz, Imax = 1000 / f (kHz) „... -
Seite 56: Schwankungen Im Einsatzbereich
3.5. SCHWANKUNGEN IM EINSATZBEREICH Abweichung in % des Leswerts Einflussgröße Einflussbereich Typisch Maximal Nullpunktabweichung ± 100 mA/°C Temperatur ‑10 bis 55°C Verstärkungsabweichung Relative Luftfeuchte 10 bis 85 %HR 0,5 % 10 bis 400 Hz Frequenz 400 Hz bis 7 kHz 3,5 % 7 bis 30 kHz Siehe Kurven... -
Seite 57: Umweltbedingungen
3.7. UMWELTBEDINGUNGEN Betriebsbedingungen für das Gerät: % r.F. °C 1 = Referenzbereich. 2 = Betriebsbereich. 3 = Lagerbereich. Betrieb in Innenräumen. Verschmutzungsgrad Höhenlage < 2000 m Transporthöhe ≤ 12 000 m 3.8. ALLGEMEINE BAUDATEN Abmessungen (L x B x H) 237 x 97 x 44 mm Gewicht ca. -
Seite 58: Schutzgrad Der Hülle
3.8.1. SCHUTZGRAD DER HÜLLE Schutzart: „ IP 40 gemäß IEC 60529 „ IK 06 gemäß IEC 62262 Fallprüfung gemäß IEC/EN 61010‑2‑032 bzw. BS EN 61010‑2‑032. 3.9. KONFORMITÄT MIT INTERNATIONALEN NORMEN Das Gerät entspricht der Norm IEC/EN 61010‑2‑032 bzw. BS EN 61010‑2‑032, 300 V, 300 V Kat. IV bzw. -
Seite 59: Wartung
4. WARTUNG Mit Ausnahme der Batterie dürfen keine Geräteteile von unqualifiziertem Personal ausgetauscht werden Jeder unzulässige Eingriff oder Austausch von Teilen durch sog. „gleichwertige“ Teile kann die Gerätesicherheit schwerstens gefährden. 4.1. REINIGUNG Trennen Sie die Zange von jedem Anschluss. Verwenden Sie ein weiches, leicht mit Seifenwasser befeuchtetes Tuch zur Reinigung. Wischen Sie mit einem feuchten Lappen nach und trocknen Sie das Gerät danach schnell mit einem trockenen Tuch oder einem Warmluftgebläse. - Seite 60 3. Übergang in den Einstellmodus: Halten Sie die DC Zero‑Taste gedrückt und verschieben Sie den Schalter von OFF auf den gewünschten Messbereich (1 mV/A bzw. 10 mV/A). Halten Sie die DC Zero‑Taste noch 30 Sekunden länger gedrückt, bis die Signallampe ON zuerst gelb und dann grün blinkt.
-
Seite 61: Garantie
5. GARANTIE Unsere Garantie erstreckt sich, soweit nichts anderes ausdrücklich gesagt ist, auf eine Dauer von 24 Monaten nach Überlassung des Geräts. Auszug aus den Allgemeinen Geschäftsbedingungen (Gesamttext auf Anfrage). Eine Garantieleistung ist in folgenden Fällen ausgeschlossen: „ Bei unsachgemäßer Benutzung des Geräts oder Benutzung in Verbindung mit einem inkompatiblen anderen Gerät.
