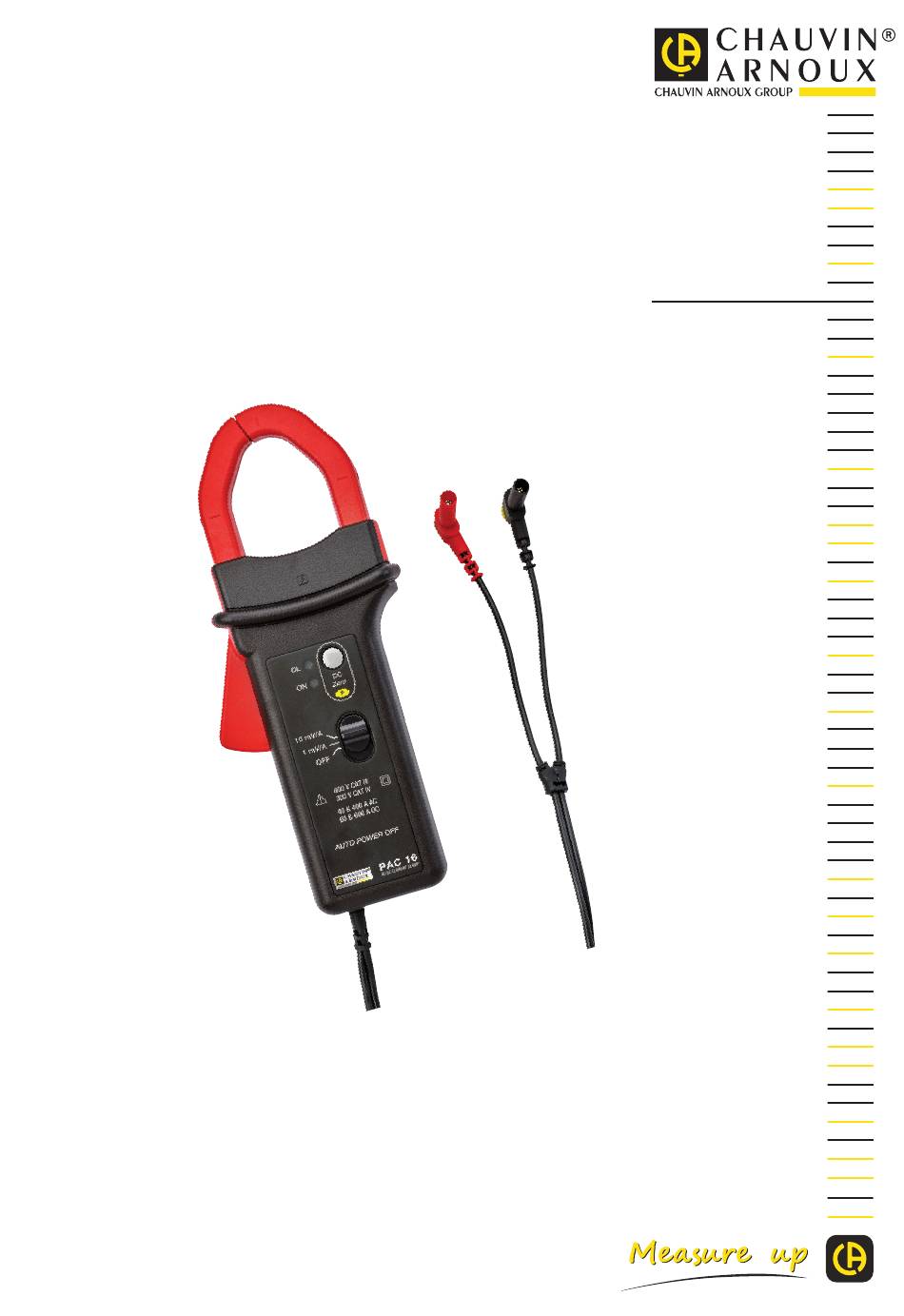

- Seite 1 FR - Notice de fonctionnement GB - User’s manual DE - Bedienungsanleitung IT - Manuale d’uso ES - Manual de instrucciones PAC 15 PAC 16 Pince ampèremétrique AC/DC AC/DC ammeter clamp AC/DC-Stromzange Pinza amperometrica AC/DC Pinza amperimétrica CA/CC...
- Seite 42 DEUTSCH Sie haben eine PAC 15 bzw. PAC 16 Stromzange erstanden, wir danken Ihnen für Ihr Vertrauen. Um die optimale Benutzung Ihres Gerätes zu gewährleisten, bitten wir Sie: „ diese Bedienungsanleitung sorgfältig zu lesen, „ und die Benutzungshinweise genau zu beachten.
- Seite 43 1. VORSTELLUNG ..........................44 1.1. Lieferumfang ........................44 1.2. Zubehör ..........................44 1.3. Akku einlegen ........................45 1.4. Funktionsumfang ......................45 1.5. PAC 15 ..........................46 1.6. PAC 16 ..........................47 2. VERWENDUNG ...........................48 2.1. Inbetriebnahme ........................48 2.2. Nullpunkteinstellung ......................48 2.3.
-
Seite 44: Sicherheitshinweise
„ Reparatur und messtechnische Überprüfung darf nur durch zugelassenes Fachpersonal erfolgen. 1. VORSTELLUNG 1.1. LIEFERUMFANG Die Srommesszangen PAC 15 und PAC 16 werden in einem Karton geliefert: „ eine 9V Alkalibatterie (6LF22, 6LR61, NEDA 1604), „ eine Bedienungsanleitung in 5 Sprachen, „... -
Seite 45: Akku Einlegen
1.4. FUNKTIONSUMFANG Mit den PAC 15 und PAC 16 Stromzangen lässt sich Gleichstrom bis 600 A, Wechselstrom bis zu 400 A effektiv (600 A Spitze) und AC/DC‑Strom in Kabeln bestimmen, ohne den Stromkreis unterbrechen zu müssen. Sie stellen die Form und Amplitude des gemessenen Stroms in Form von Spannung dar. -
Seite 46: Pac 15

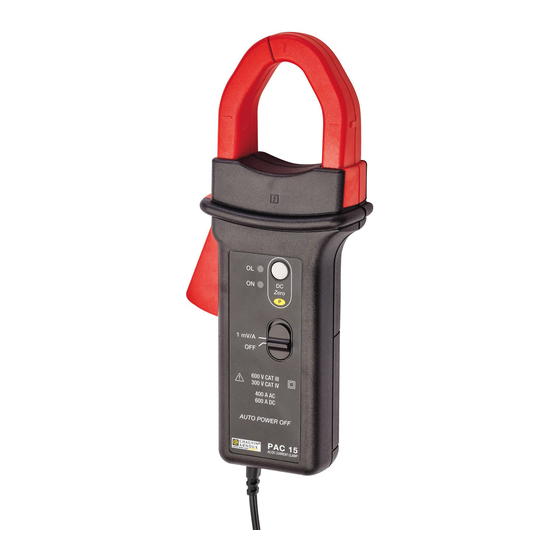

1.5. PAC 15 Feste Backe 2 Bananenstecker Ø 4 mm. Bewegliche Backe Handschutz Pfeil als Stromrichtungsangabe Nullpunkteinstellung Trigger mit Taste Signallampen Zero 1 mV/A Zweistellungsschalter 600 V CAT III 300 V CAT IV 400 A AC 600 A DC AUTO POWER OFF... -
Seite 47: Pac 16
1.6. PAC 16 Feste Backe 2 Bananenstecker Ø 4 mm. Bewegliche Backe Handschutz Pfeil als Stromrichtungsangabe Nullpunkteinstellung Trigger mit Taste Signallampen Zero 10 mV/A Dreistellungsschalter 1 mV/A 600 V CAT III 300 V CAT IV 400 A AC 600 A DC AUTO POWER OFF PAC 16 AC/DC CURRENT CLAMP... -
Seite 48: Verwendung
Schalten Sie die Zange ein, indem Sie den Schiebeschalter auf Position 1 mV/A bzw. 10 mV/A stellen. Position 1 mV/A entspricht dem Messbereich 600 A für PAC 15 und PAC 16. Position 10 mV/A entspricht dem Messbereich 60 A für PAC 16. -
Seite 49: Abschaltautomatik
10 mV/A 10 mV/A 10 mV/A 1 mV/A 1 mV/A 1 mV/A PAC 16 PAC 16 PAC 16 Ein Leswert von 1 V am Messgerät entspricht zum Beispiel einem Strom von = 100 A im Messbereich 10 mV/A 600 A~. 2.4. -
Seite 50: Technische Daten
3. TECHNISCHE DATEN 3.1. REFERENZBEDINGUNGEN Einflussgröße Bezugswerte Temperatur 23 ± 5 °C Relative Luftfeuchte 20 bis 75 % RF mittig zwischen den Zentriermarken an der Leiterposition Zange Signalfrequenz des Messsignals DC bei 65 Hz sinusförmig Elektrische Feldstärke Null Magnetfeldstärke DC (Erdfeld) <... - Seite 51 Typische Amplitudenabweichung bei 60 Hz Fehler (%) Strom (A) 1000 Typische Amplitudenabweichung in DC Fehler (%) Strom (A) 1000 Typische Phasenabweichung bei 60 Hz Phasenverschiebung (°) -0,5 Strom (A) -1,5 1000...
-
Seite 52: Frequenzeigenschaften, Empfindlichkeit 1 Mv/A
3.2.1. FREQUENZEIGENSCHAFTEN, EMPFINDLICHKEIT 1 MV/A Bandbreite bei -3 dB: DC bei 30 kHz Frequenz 50 Hz 400 Hz 1 kHz 10 kHz Eingangsimpedanz < 0,01 mΩ 0,01 mΩ 0,12 mΩ 2,8 mΩ Typische Amplitudenabweichung bei 100 A in Bezug auf die Frequenz Fehler (%) Frequenz (Hz) 1 000... -
Seite 53: Elektrische Spezifikationen, Empfindlichkeit 10 Mv/A (Pac 16)
3.3. ELEKTRISCHE SPEZIFIKATIONEN, EMPFINDLICHKEIT 10 MV/A (PAC 16) Ausgangsimpedanz: 215 W Angegebener 0,5 - 30 Aac/dc 30 - 40 Aac/dc 40 - 60 A dc Messbereich Eigenunsicherheit ≤ ± (3%L + 5 mV) ≤ ± 1,5%L ≤ ± 1,5%L Phasenfehler (45 bis 65 Hz) Angegebener Messbereich 1 - 20 Aac 20 - 40 Aac... - Seite 54 Typische Phasenabweichung bei 60 Hz Phasenverschiebung (°) Strom (A) 3.3.1. FREQUENZEIGENSCHAFTEN Bandbreite bei -3 dB: DC bei 30 kHz Frequenz 50 Hz 400 Hz 1 kHz 10 kHz Eingangsimpedanz < 0,01 mΩ 0,01 mΩ 0,12 mΩ 2,8 mΩ Typische Amplitudenabweichung bei 100 A in Bezug auf die Frequenz Fehler (%) Frequenz (Hz) 1 000...
-
Seite 55: Grenze Der Betriebsbedingungen
Typische Phasenabweichung bei 100 A in Bezug auf die Frequenz Phasenverschiebung (°) 0° -10° -20° -30° -40° -50° Frequenz (Hz) -60° 1 000 10 000 100 000 3.4. GRENZE DER BETRIEBSBEDINGUNGEN „ Gleichstrombetrieb: 3 000 A Dauerbetrieb „ Wechselstrombetrieb: 1 000 A Dauerbetrieb bis 1 kHz Ab 1 kHz, Imax = 1000 / f (kHz) „... -
Seite 56: Schwankungen Im Einsatzbereich
3.5. SCHWANKUNGEN IM EINSATZBEREICH Abweichung in % des Leswerts Einflussgröße Einflussbereich Typisch Maximal Temperatur ‑10 bis + 55 °C 0,3 % Relative Luftfeuchte 10 bis 85% RF 0,5 % 10 bis 400 Hz Frequenz 400 Hz bis 7 kHz 3,5% 7 bis 30 kHz Siehe Kurven Lage des Ø20 mm- Leiters... -
Seite 57: Umweltbedingungen
3.7. UMWELTBEDINGUNGEN Betriebsbedingungen für das Gerät: % r.F. °C 1 = Referenzbereich. 2 = Betriebsbereich. 3 = Lagerbereich. Betrieb in Innenräumen. Verschmutzungsgrad Höhenlage < 2000 m Transporthöhe ≤ 12 000 m 3.8. ALLGEMEINE BAUDATEN Abmessungen (L x B x H) 224 x 97 x 44 mm Gewicht ca. -
Seite 58: Schutzgrad Der Hülle
3.8.1. SCHUTZGRAD DER HÜLLE Schutzart: „ IP 40 gemäß IEC 60529. „ IK 06 gemäß IEC 62262. Fallprüfung gemäß IEC 61010‑2‑032. 3.9. KONFORMITÄT MIT INTERNATIONALEN NORMEN Das Gerät entspricht der Norm IIEC 61010‑2‑032, 300 V, 300 V Kat. IV bzw. 600 V Kat. III. Schutzisoliert bzw. -
Seite 59: Wartung
4. WARTUNG Mit Ausnahme der Batterie dürfen keine Geräteteile von unqualifiziertem Personal ausgetauscht werden Jeder unzulässige Eingriff oder Austausch von Teilen durch sog. „gleichwertige“ Teile kann die Gerätesicherheit schwerstens gefährden. 4.1. REINIGUNG Trennen Sie die Zange von jedem Anschluss. Verwenden Sie ein weiches, leicht mit Seifenwasser befeuchtetes Tuch zur Reinigung. Wischen Sie mit einem feuchten Lappen nach und trocknen Sie das Gerät danach schnell mit einem trockenen Tuch oder einem Warmluftgebläse. - Seite 60 Zange an. 3. Übergang in den Einstellmodus: Halten Sie die DC Zero-Taste gedrückt und verschieben Sie den Schalter von OFF auf den gewünschten Messbereich (1 mV/A bzw. 10 mV/A). Halten Sie die DC Zero-Taste noch 30 Sekunden länger gedrückt, bis die Signallampe ON zuerst gelb und dann grün blinkt.
-
Seite 61: Garantie
5. GARANTIE Unsere Garantie erstreckt sich, soweit nichts anderes ausdrücklich gesagt ist, auf eine Dauer von 24 Monaten nach Überlassung des Geräts. Auszug aus den Allgemeinen Geschäftsbedingungen (Gesamttext auf Anfrage). Eine Garantieleistung ist in folgenden Fällen ausgeschlossen: „ Bei unsachgemäßer Benutzung des Geräts oder Benutzung in Verbindung mit einem inkompatiblen anderen Gerät.
