Türhebel mit Schließzylinder, Türhebel mit SW10/DB3 oder außenliegender
Verschluss mit SW10/DB3

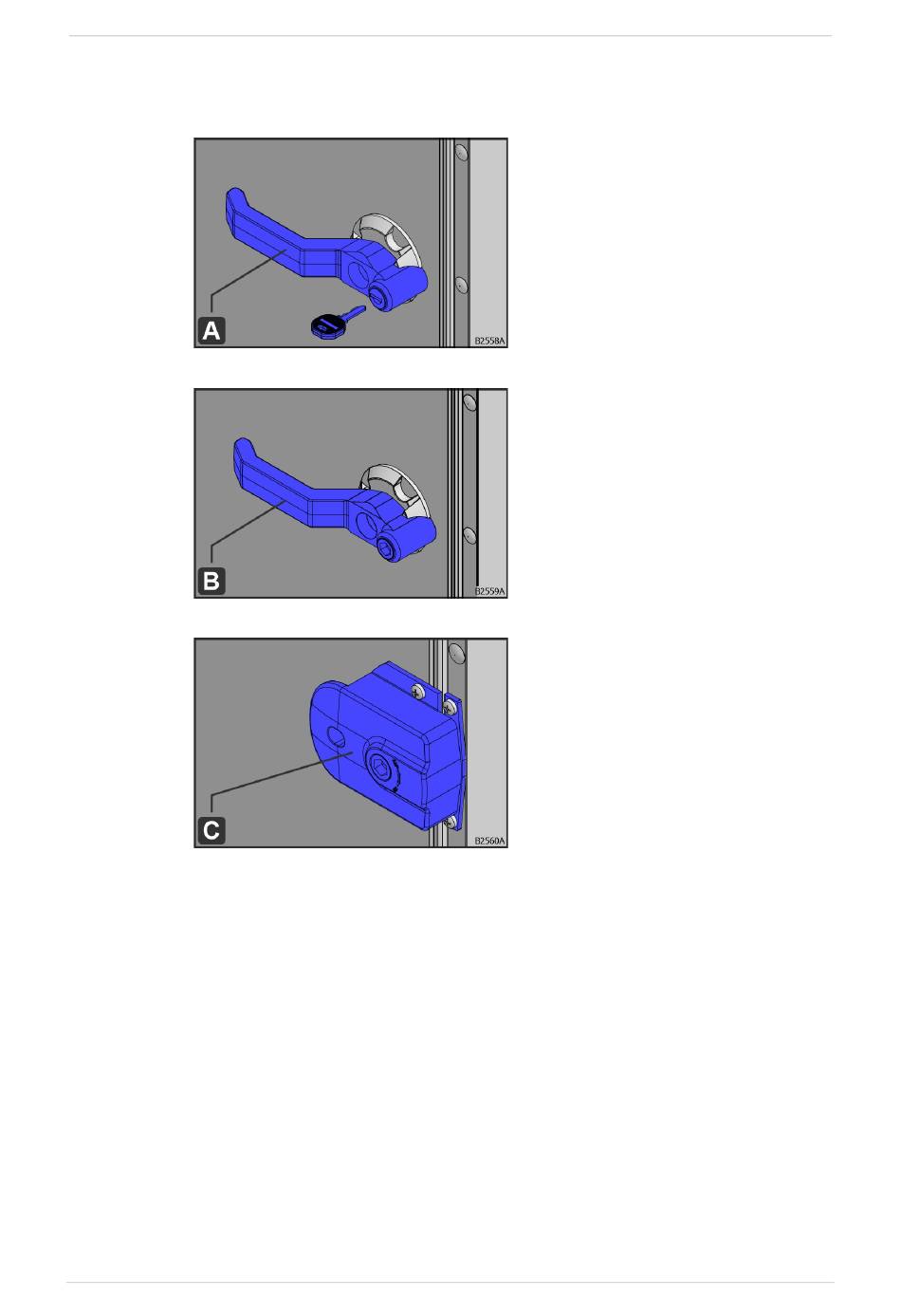

Abb. 11: Türhebel mit Schließzylinder
Abb. 12: Türhebel mit SW10/DB3
Abb. 13: Außenliegender Verschluss mit
SW10/DB3
Pos: 9.14.10 /Layout_MIW2/Seitenumbruch @ 0\mod_1256628615637_0.docx @ 327 @ @ 1
© robatherm
Ein Türhebel mit Schließzylinder (A), ein
Türhebel mit SW10/DB3 (B) oder ein
außenliegender Verschluss mit
SW10/DB3 (C) ist an Revisionstüren mit
Zugang zu Gefahrenbereichen (z.B.
Ventilator) angebracht.
Der Türhebel mit Schießzylinder (A)
kann nur mit einem passenden Schlüssel
betätigt werden. Der Türhebel mit
SW10/DB3 (B) und der außenliegende
Verschluss mit SW10/DB3 (C) können
mit einem Innensechskant-Schlüssel
(Nennweite SW10) oder einem
Doppelbart-Schlüssel (DB3, auch
Schaltschrankschlüssel genannt) betätigt
werden. Der außenliegende Verschluss
mit SW10/DB3 (C) kann nur von außen
betätigt werden.
