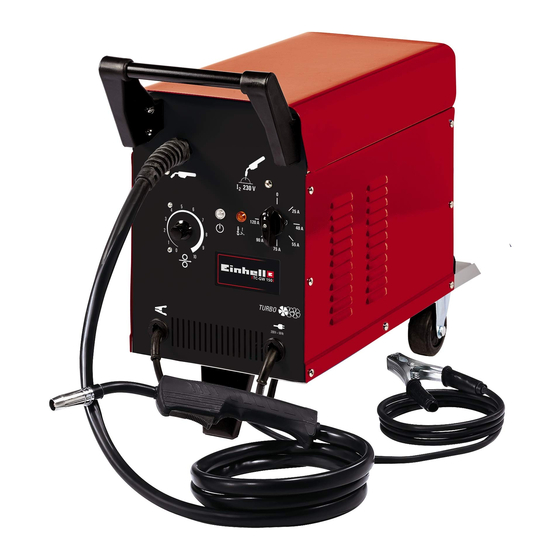

EINHELL 15.749.75 Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. EINHELL Anleitungen
  4. Schweißgeräte
  5. 15.749.75
  6. Originalbetriebsanleitung
EINHELL 15.749.75 Originalbetriebsanleitung

EINHELL 15.749.75 Originalbetriebsanleitung

Vorschau ausblenden Andere Handbücher für 15.749.75:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
D
Originalbetriebsanleitung
Schutzgasschweissgerät
PL
Instrukcją oryginalną
Półautomat spawalniczy
RUS
Оригинальное руководство по
эксплуатации
Газосварочный аппарат
RO
Instrucţiuni de utilizare originale
Aparat de sudură cu gaz de
protecţie
BG
Оригинално упътване за
употреба
СО заваръчен апарат
GR
Πρωτότυπες Οδηγίες χρήσης
Συσκευή συγκόλλησης αερίου
TR
Orijinal Kullanma Talimatı
Gazaltı Kaynak Makinesi
UKR
Оригінальна інструкція з
експлуатації
зварювальний напівавтомат
5
Art.-Nr.: 15.749.75
Anl_TC_GW_150_SPK5.indb 1
Anl_TC_GW_150_SPK5.indb 1
TC-GW 150
I.-Nr.: 11017
20.07.2017 07:52:22
20.07.2017 07:52:22
