Thecus OS7 Bedienungsanleitung Seite 23

(Abwärtstaste) ▼
13. Enter

(Eingabetaste)
14. Escape Button ESC
(Escape-Taste ESC)

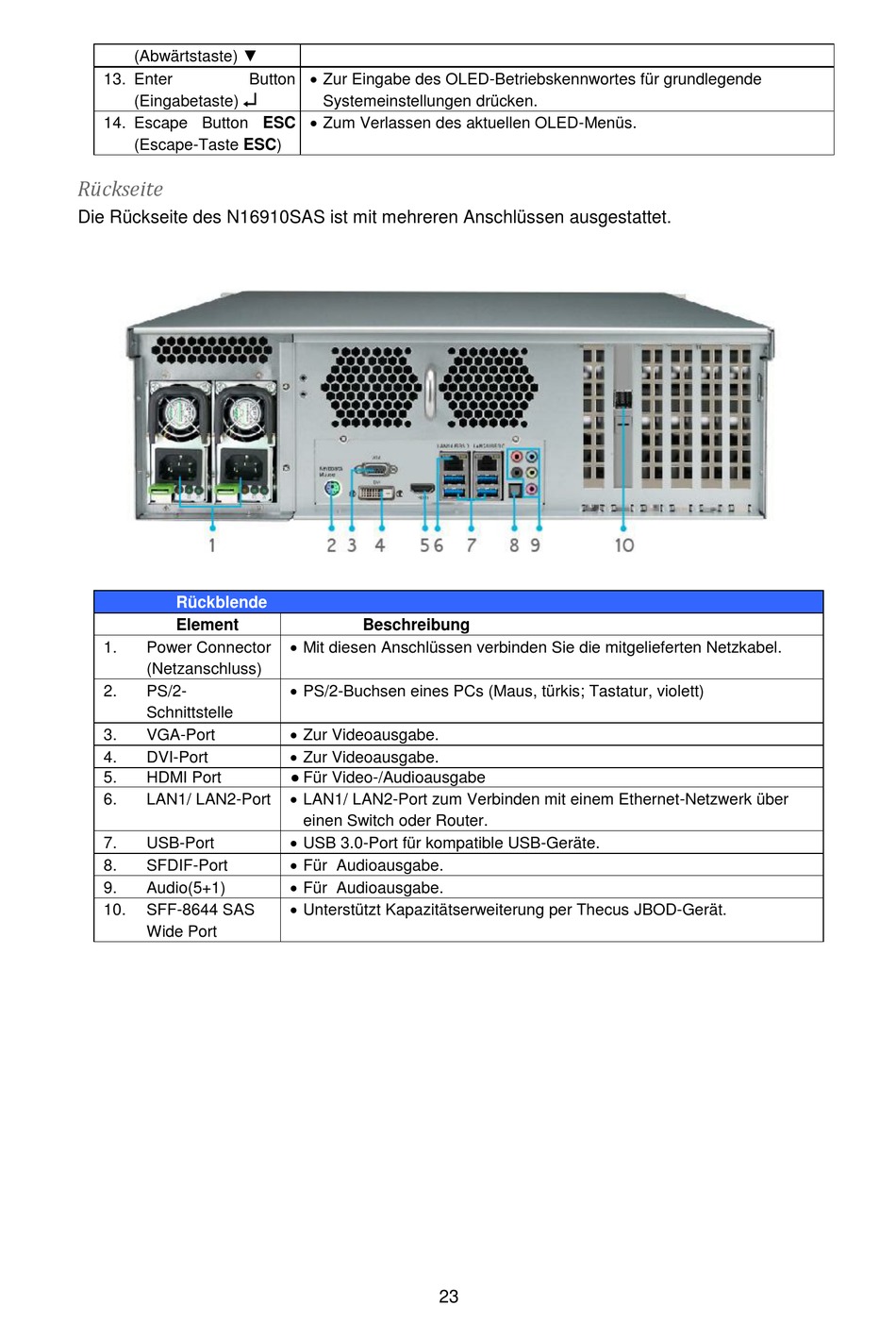

Rückseite
Die Rückseite des N16910SAS ist mit mehreren Anschlüssen ausgestattet.
Rü ckblende
Element
1. Power Connector
(Netzanschluss)
2. PS/2-
Schnittstelle
3. VGA-Port
4. DVI-Port
5. HDMI Port
6. LAN1/ LAN2-Port
7. USB-Port
8. SFDIF-Port
9. Audio(5+1)
10. SFF-8644 SAS
Wide Port
 Zur Eingabe des OLED-Betriebskennwortes für grundlegende
Button
Systemeinstellungen drücken.
 Zum Verlassen des aktuellen OLED-Menüs.
Beschreibung
 Mit diesen Anschlüssen verbinden Sie die mitgelieferten Netzkabel.
 PS/2-Buchsen eines PCs (Maus, türkis; Tastatur, violett)
 Zur Videoausgabe.
 Zur Videoausgabe.
● Für Video-/Audioausgabe
 LAN1/ LAN2-Port zum Verbinden mit einem Ethernet-Netzwerk über
einen Switch oder Router.
 USB 3.0-Port für kompatible USB-Geräte.
 Für Audioausgabe.
 Für Audioausgabe.
 Unterstützt Kapazitätserweiterung per Thecus JBOD-Gerät.
23
