Thecus OS7 Bedienungsanleitung Seite 13

▼
Abwärtstaste

Eingabetaste
Escape-Taste ESC
Festplatteneinschub

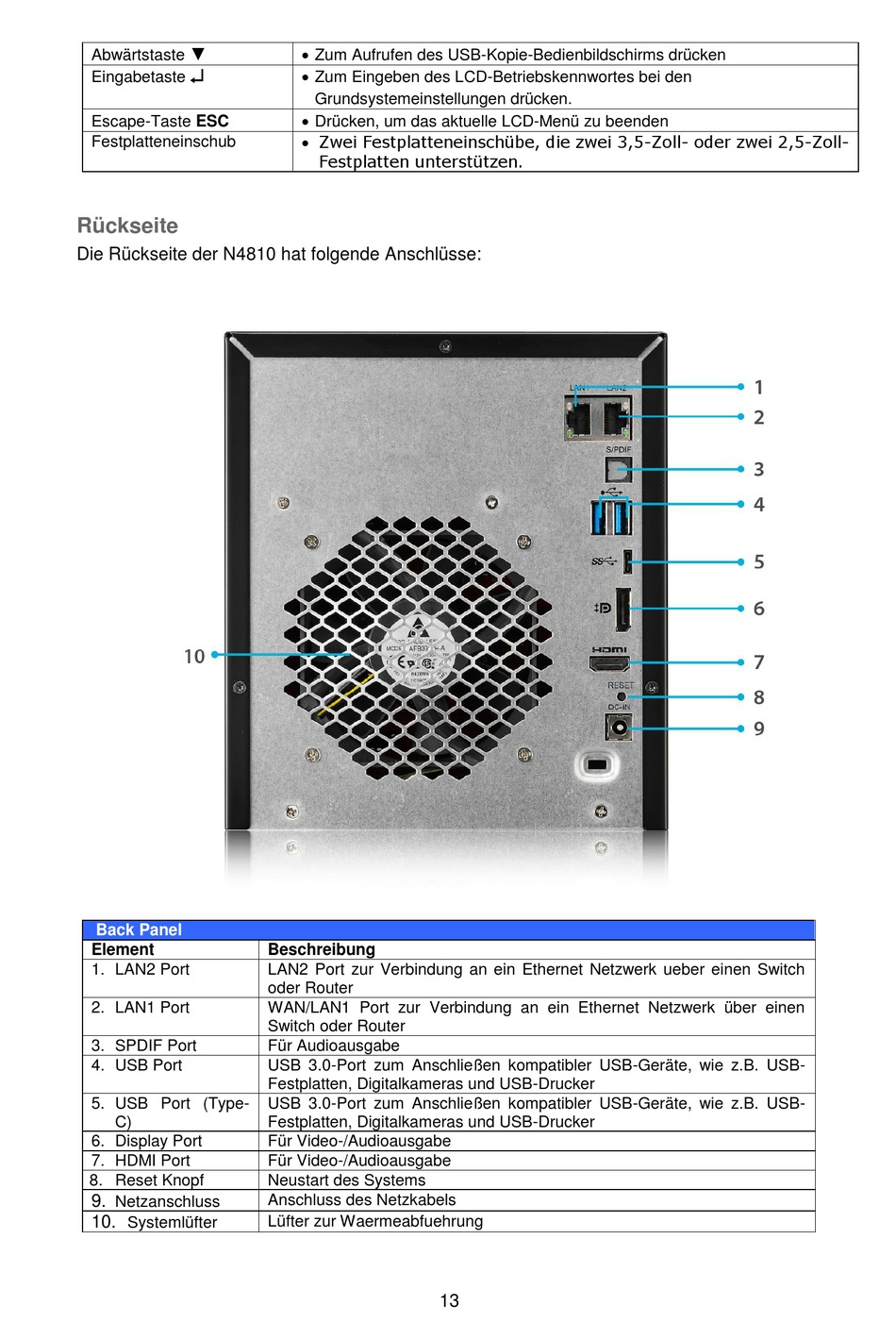

Rü ckseite
Die Rückseite der N4810 hat folgende Anschlüsse:
Back Panel
Element
1. LAN2 Port
2. LAN1 Port
3. SPDIF Port
4. USB Port
5. USB Port (Type-
C)
6. Display Port
7. HDMI Port
8. Reset Knopf
9.
Netzanschluss
10.
Systemlüfter
 Zum Aufrufen des USB-Kopie-Bedienbildschirms drücken
 Zum Eingeben des LCD-Betriebskennwortes bei den
Grundsystemeinstellungen drücken.
 Drücken, um das aktuelle LCD-Menü zu beenden
 Zwei Festplatteneinschü be, die zwei 3,5-Zoll- oder zwei 2,5-Zoll-
Festplatten unterstü tzen.
Beschreibung
LAN2 Port zur Verbindung an ein Ethernet Netzwerk ueber einen Switch
oder Router
WAN/LAN1 Port zur Verbindung an ein Ethernet Netzwerk über einen
Switch oder Router
Für Audioausgabe
USB 3.0-Port zum Anschließen kompatibler USB-Geräte, wie z.B. USB-
Festplatten, Digitalkameras und USB-Drucker
USB 3.0-Port zum Anschließen kompatibler USB-Geräte, wie z.B. USB-
Festplatten, Digitalkameras und USB-Drucker
Für Video-/Audioausgabe
Für Video-/Audioausgabe
Neustart des Systems
Anschluss des Netzkabels
Lüfter zur Waermeabfuehrung
13
