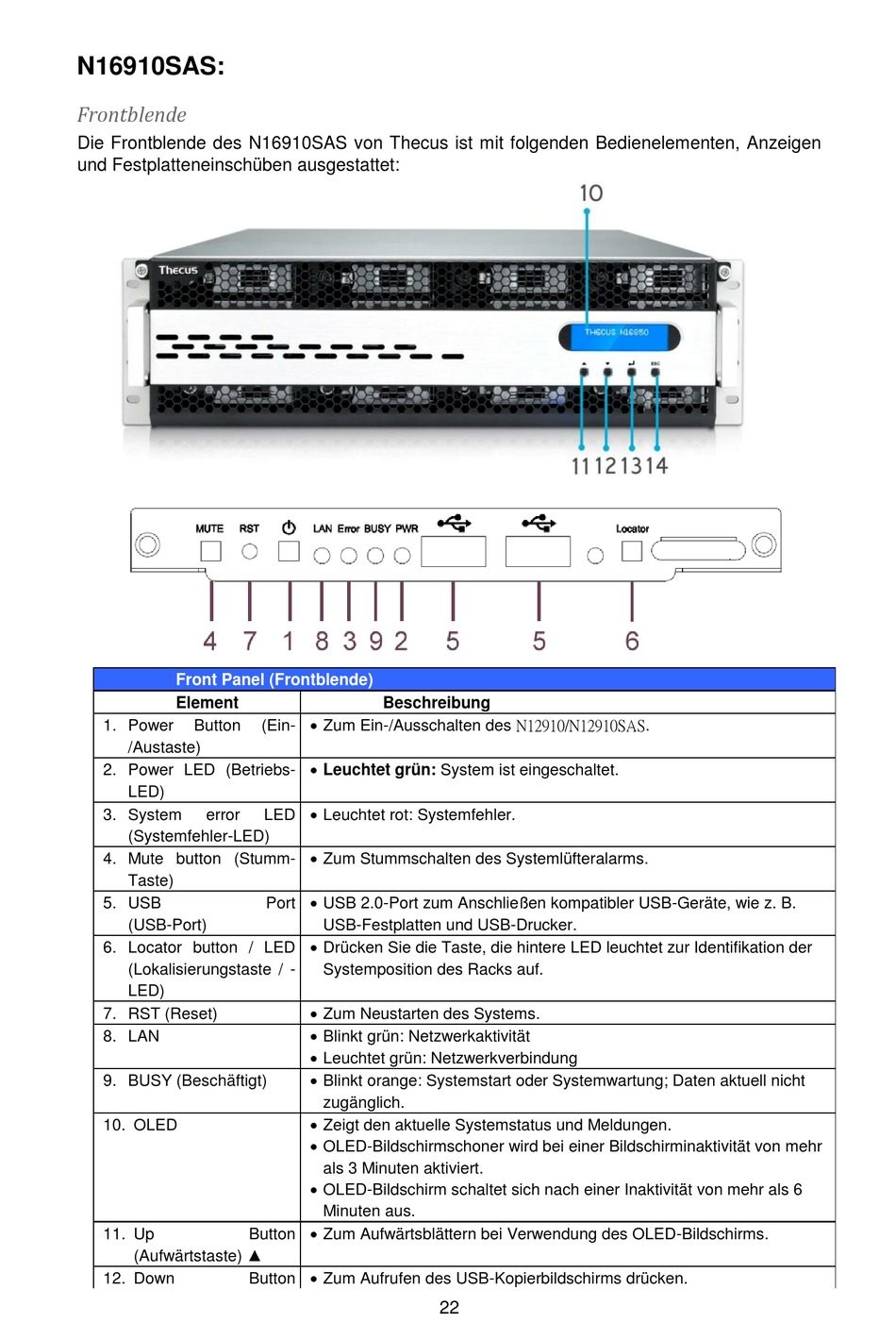

N16910Sas - Thecus OS7 Bedienungsanleitung

N16910SAS:

Frontblende
Die Frontblende des N16910SAS von Thecus ist mit folgenden Bedienelementen, Anzeigen
und Festplatteneinschüben ausgestattet:
Front Panel (Frontblende)
Element
1. Power Button
/Austaste)
2. Power LED (Betriebs-
LED)
3. System error
(Systemfehler-LED)
4. Mute button (Stumm-
Taste)
5. USB
(USB-Port)
6. Locator button / LED
(Lokalisierungstaste / -
LED)
7. RST (Reset)
8. LAN
9. BUSY (Beschäftigt)
10. OLED
11. Up
(Aufwärtstaste) ▲
12. Down
Beschreibung
 Zum Ein-/Ausschalten des N12910/N12910SAS.
(Ein-
 Leuchtet grü n: System ist eingeschaltet.
 Leuchtet rot: Systemfehler.
LED
 Zum Stummschalten des Systemlüfteralarms.
 USB 2.0-Port zum Anschließen kompatibler USB-Geräte, wie z. B.
Port
USB-Festplatten und USB-Drucker.
 Drücken Sie die Taste, die hintere LED leuchtet zur Identifikation der
Systemposition des Racks auf.
 Zum Neustarten des Systems.
 Blinkt grün: Netzwerkaktivität
 Leuchtet grün: Netzwerkverbindung
 Blinkt orange: Systemstart oder Systemwartung; Daten aktuell nicht
zugänglich.
 Zeigt den aktuelle Systemstatus und Meldungen.
 OLED-Bildschirmschoner wird bei einer Bildschirminaktivität von mehr
als 3 Minuten aktiviert.
 OLED-Bildschirm schaltet sich nach einer Inaktivität von mehr als 6
Minuten aus.
 Zum Aufwärtsblättern bei Verwendung des OLED-Bildschirms.
Button
Button  Zum Aufrufen des USB-Kopierbildschirms drücken.
22
