N4810 - Thecus OS7 Bedienungsanleitung

N4810

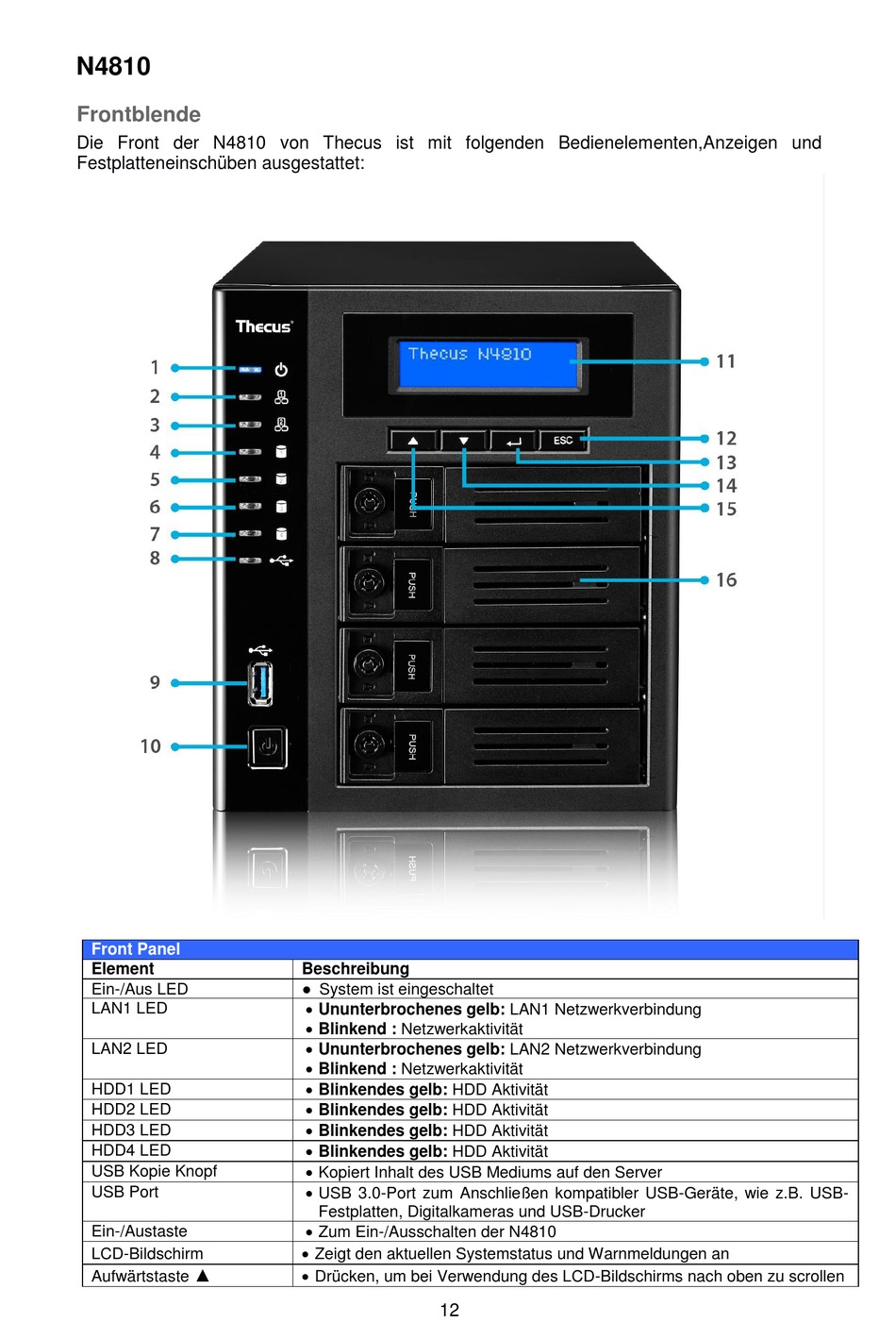

Frontblende
Die Front der N4810 von Thecus ist mit folgenden Bedienelementen,Anzeigen und
Festplatteneinschüben ausgestattet:
Front Panel
Element
Ein-/Aus LED
LAN1 LED
LAN2 LED
HDD1 LED
HDD2 LED
HDD3 LED
HDD4 LED
USB Kopie Knopf
USB Port
Ein-/Austaste
LCD-Bildschirm
▲
Aufwärtstaste
Beschreibung
● System ist eingeschaltet
 Ununterbrochenes gelb: LAN1 Netzwerkverbindung
 Blinkend : Netzwerkaktivität
 Ununterbrochenes gelb: LAN2 Netzwerkverbindung
 Blinkend : Netzwerkaktivität
 Blinkendes gelb: HDD Aktivität
 Blinkendes gelb: HDD Aktivität
 Blinkendes gelb: HDD Aktivität
 Blinkendes gelb: HDD Aktivität
 Kopiert Inhalt des USB Mediums auf den Server
 USB 3.0-Port zum Anschließen kompatibler USB-Geräte, wie z.B. USB-
Festplatten, Digitalkameras und USB-Drucker
 Zum Ein-/Ausschalten der N4810
 Zeigt den aktuellen Systemstatus und Warnmeldungen an
 Drücken, um bei Verwendung des LCD-Bildschirms nach oben zu scrollen
12
