Die Solarmodul-Stränge auf die beiden MPP Tracker-Eingänge (DC+1 und DC+2)
aufteilen. Die Klemmen von DC- können beliebig verwendet werden, da sie intern
verbunden sind. Ein sauber nummerierter Anschluss aber auch an der DC- Klem-
me erleichtert die Findung des richtigen Stranges, z. B. bei einer Überprüfungs-
Maßnahme. Bei der Erst-Inbetriebnahme den MPP Tracker 2 auf Position „On"
stellen. Natürlich kann dies auch nachträglich im Basic Menü des Wechselrich-
ters gemacht werden.
Single MPP Tracker-Betrieb an beiden MPP Tracker-Eingängen
Falls die Solarmodul-Stränge mit einer Strang-Sammelbox (GAK – Generator-
Anschlusskasten) verbunden sind und mittels eines DC Strangs die Entfernung
zum Wechselrichter überbrückt wird, kann dieser DC Strang wie folgt am Wech-
selrichter angeschlossen werden.
Bügelung
DC+1(Pin2)
DC Con Kit 25
Ist in Ihrer Installation ein AFCI (AFPE) nach IEC63027 vorgeschrieben, darf
kein DC Con Kit verwendet werden.
Mit der Fronius DC Con Kit 25 (4,251,015) kann ein Solarmodul-Strang bis zu ei-
nem Querschnitt von 25 mm² am Wechselrichter angeschlossen werden.

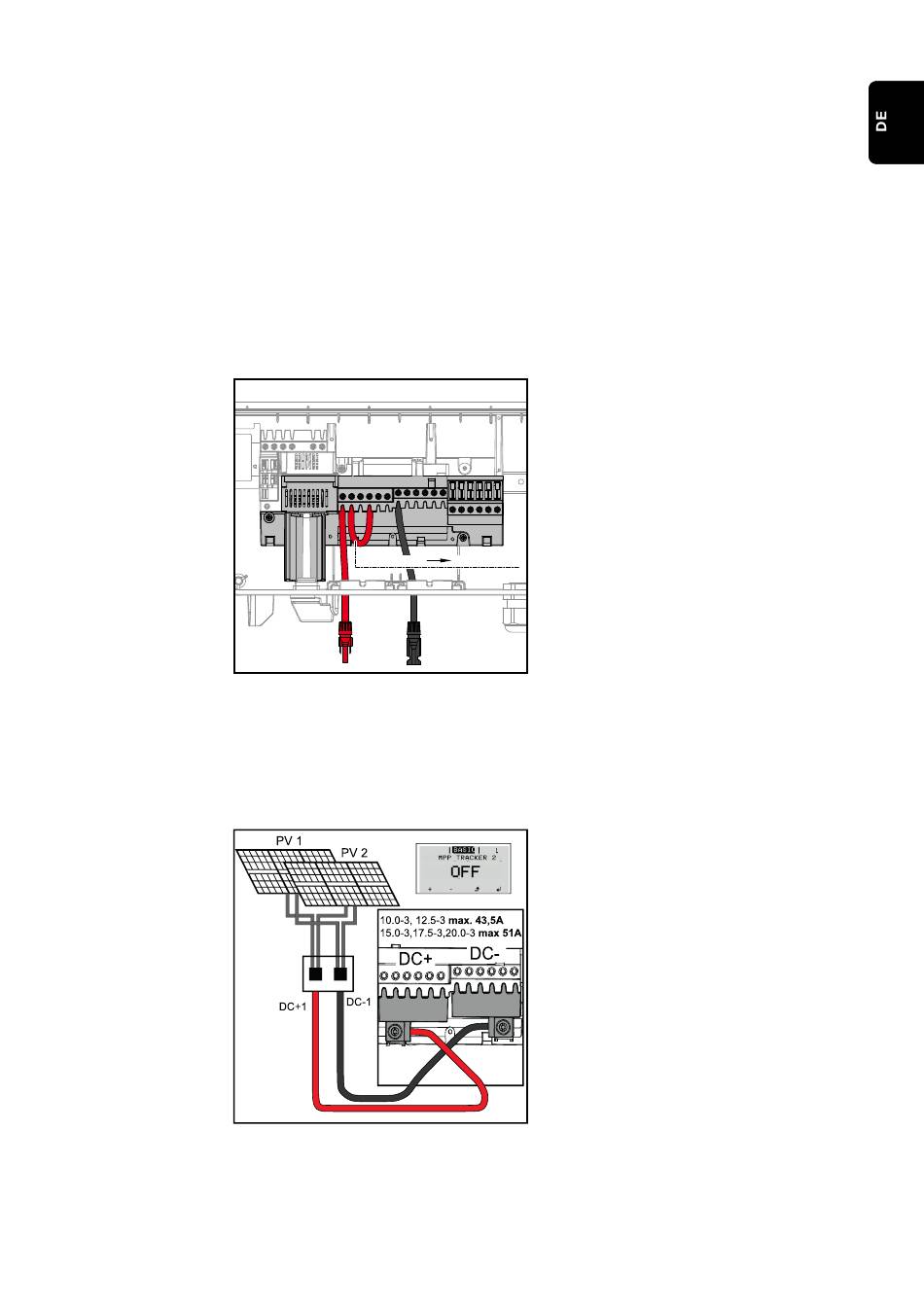

Bei der Bügelung können der MPP Tra-
cker 1 und der MPP Tracker 2 mitein-
ander gebügelt werden. Dies erfolgt
wie im Bild gezeigt über den Anschluss
DC+1 (Pin2) auf DC+2 (Pin1).
WICHTIG! Der MPP Tracker 2 muss
auf OFF gestellt werden. Dies kann im
Basic Menü des Wechselrichters
überprüft werden.
DC+2(Pin1)
WICHTIG! Der Kabeldurchmesser der
DC-Anschlussleitung und der Büge-
lung muss gleich sein. Eine Bügelung
der DC- Klemme ist nicht nötig, da die-
se intern gebügelt ist.
Bei der Erst-Inbetriebnahme den MPP
Tracker 2 auf „OFF" stellen. Dies kann
auch nachträglich im Basic Menü des
Wechselrichters gemacht wer-
den.Durch die Verwendung des DC
Con Kit 25 werden die DC Stränge der
angeschlossenen DC Leitungen
gleichmäßig auf beide Eingänge aufge-
teilt.
