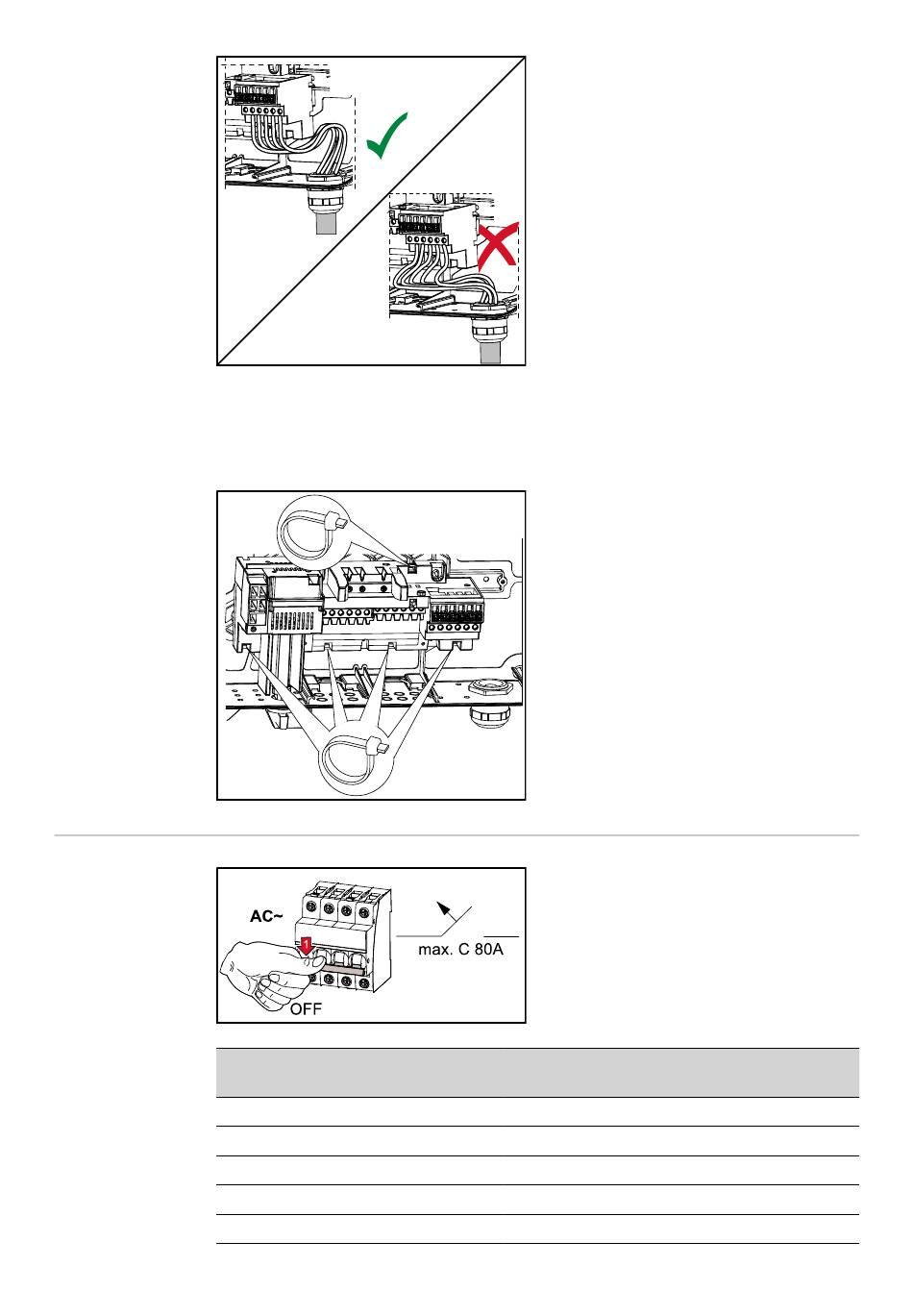

Sollen überlange AC- oder DC-Kabel in Kabelschlaufen im Anschlussbereich ver-
legt werden, die Kabel an den dafür vorgesehenen Ösen auf der Ober- und Un-
terseite des Anschlussblocks mittels Kabelbinder fixieren.
Maximale Wech-
selstrom-seitige
Absicherung
Wechselrichter
Symo Advanced 10.0-3-M
Symo Advanced 12.5-3-M
Symo Advanced 15.0-3-M
Symo Advanced 17.5-3-M
Symo Advanced 20.0-3-M
48
Werden AC-Kabel über die Welle des
DC-Hauptschalters oder quer über
den DC-Hauptschalter Anschlussblock
verlegt, könnten diese beim Ein-
schwenken des Wechselrichters
beschädigt werden oder der Wechsel-
richter lässt sich nicht vollständig ein-
schwenken.
WICHTIG! AC-Kabel nicht über die
Welle des DC-Hauptschalters verle-
gen!
AC-Kabel nicht quer über den DC-
Hauptschalter Anschlussblock oder
den AC-Anschlussblock verlegen!
AC-Kabel darf nicht über die Gehäuse-
kante ragen.
Pha-
sen AC-Leistung
3 10000 W
3 12500 W
3 15000 W
3 17500 W
3 20000 W
maximaler Ausgangs-
Überstromschutz
C 80 A
C 80 A
C 80 A
C 80 A
C 80 A
