Nr.
(7)
(8)
26
Funktion

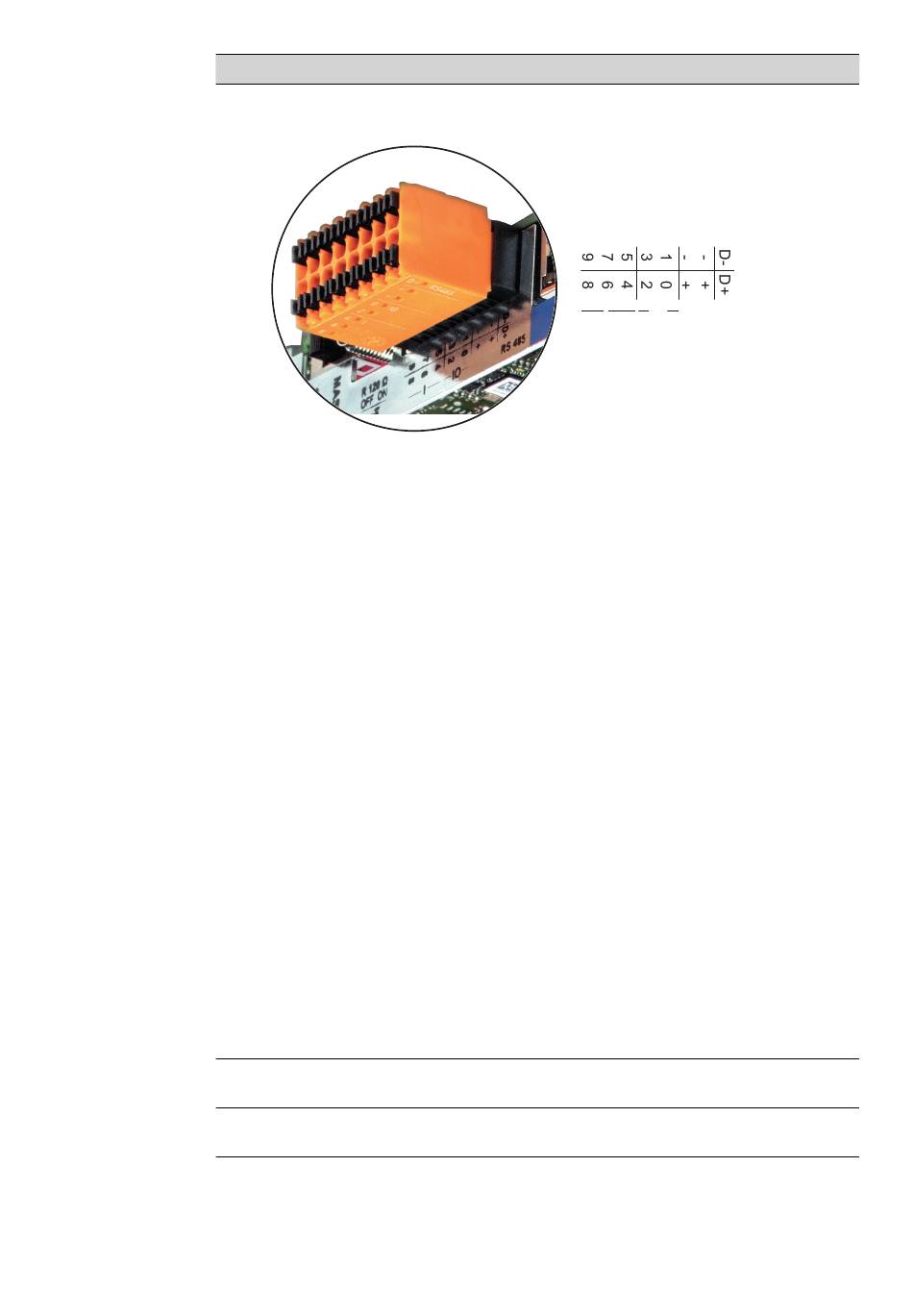

I/Os
digitale Ein- und Ausgänge
Modbus RTU 2-Draht (RS485):
D- Modbus Daten -
D+ Modbus Daten +
Int./ext. Versorgung
- GND
+ U / U
int ext
Ausgang der internen Spannung 12,8 V
oder
Eingang für eine externe Versorgungsspannung
>12,8 - 24 V DC (+ 20 %)
Digitale Eingänge: 0 - 3, 4 - 9
Spannungspegel: low = min. 0V - max. 1,8 V; high = min. 3 V - max. 24 V
Dc (+ 20 %)
Eingangsströme: je nach Eingangsspannung; Eingangswiderstand = 46
kOhm
Digitale Ausgänge: 0 - 3
Schaltvermögen bei Versorgung durch die Fronius Datamanager 2.0
Steckkarte: 3,2 W in Summe für alle 4 digitalen Ausgänge
Schaltvermögen bei Versorgung durch ein externes Netzteil mit min.
12,8 - max. 24 V DC (+ 20 %), angeschlossen an Uint / Uext und GND: 1
A, 12,8 - 24 V DC (je nach externem Netzteil) pro digitalem Ausgang
Der Anschluss an die I/Os erfolgt über den mitgelieferten Gegenste-
cker.
Antennensockel
zum Aufschrauben der WLAN-Antenne
I IO RS485
