Anschlussvarianten an Multi-MPP Tracker Wech-
selrichtern
Allgemeines
Bei Multi MPP Tracker-Wechselrichtern wie dem Fronius Symo Advanced –M
stehen 2 voneinander unabhängige DC-Eingänge (MPP Tracker) zur Verfügung.
Diese beiden MPP Tracker können mit einer unterschiedlichen Modulanzahl be-
schaltet werden.
WICHTIG! Die Anzahl der Module pro MPP Tracker pro Stranganschluss sollte
gleich sein.
Pro MPP Tracker sind jeweils 3 Klemmen für DC+ vorhanden. Insgesamt gibt es 6
Klemmen für DC-.
Bei Single MPP Tracker-Wechselrichtern wie dem Fronius Eco steht 1 DC Ein-
gang (MPP Tracker) zur Verfügung. Die Anzahl der Module pro Stranganschluss
soll gleich sein. Für den MPP Tracker stehen 6 Klemmen für DC+ sowie 6 Klem-
men für DC- zur Verfügung.
Multi MPP Tra-
Multi MPP Tracker-Betrieb an beiden MPP Tracker-Eingängen
cker

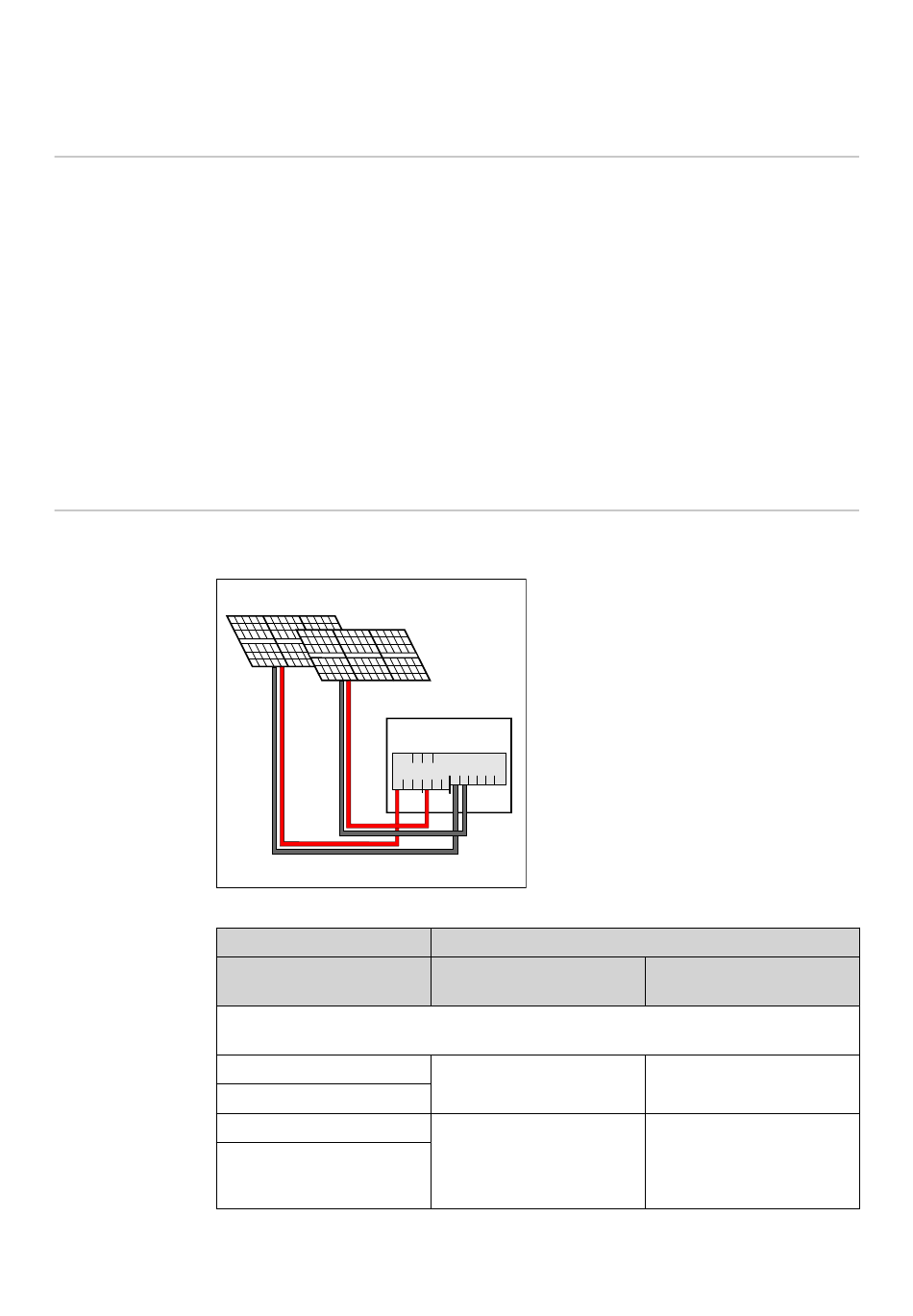

Anschluss von zwei Solarmodul-Feldern an einen Multi MPP Tracker-Wechselrichter
MPP Tracker
DC Eingang
Ist in Ihrer Installation ein AFCI (AFPE) nach IEC63027 vorgeschrieben, ist
ein Eingangsstrom pro Strang von maximal 12 A erlaubt.
MPP1
DC+1
MPP2
DC+2
50
PV 1
PV 1
PV 2
DC-1
DC-2
* I
DC+1
DC+2
DC
+1
1
2
/ MPP
DC NENN
+
+
1
2
DC
-
DC
+2
1 2 3 4 5 6
3 1 2
3
Eingangsstrom
Symo Advanced ROW
10-12
27 A (I
)
DC NENN
16,5 A (I
)
DC NENN
14 A (I
) wenn
DC NENN
< 420 V
DC
Symo Advanced ROW
15-20
33 A (I
)
DC NENN
27 A (I
)
DC NENN
