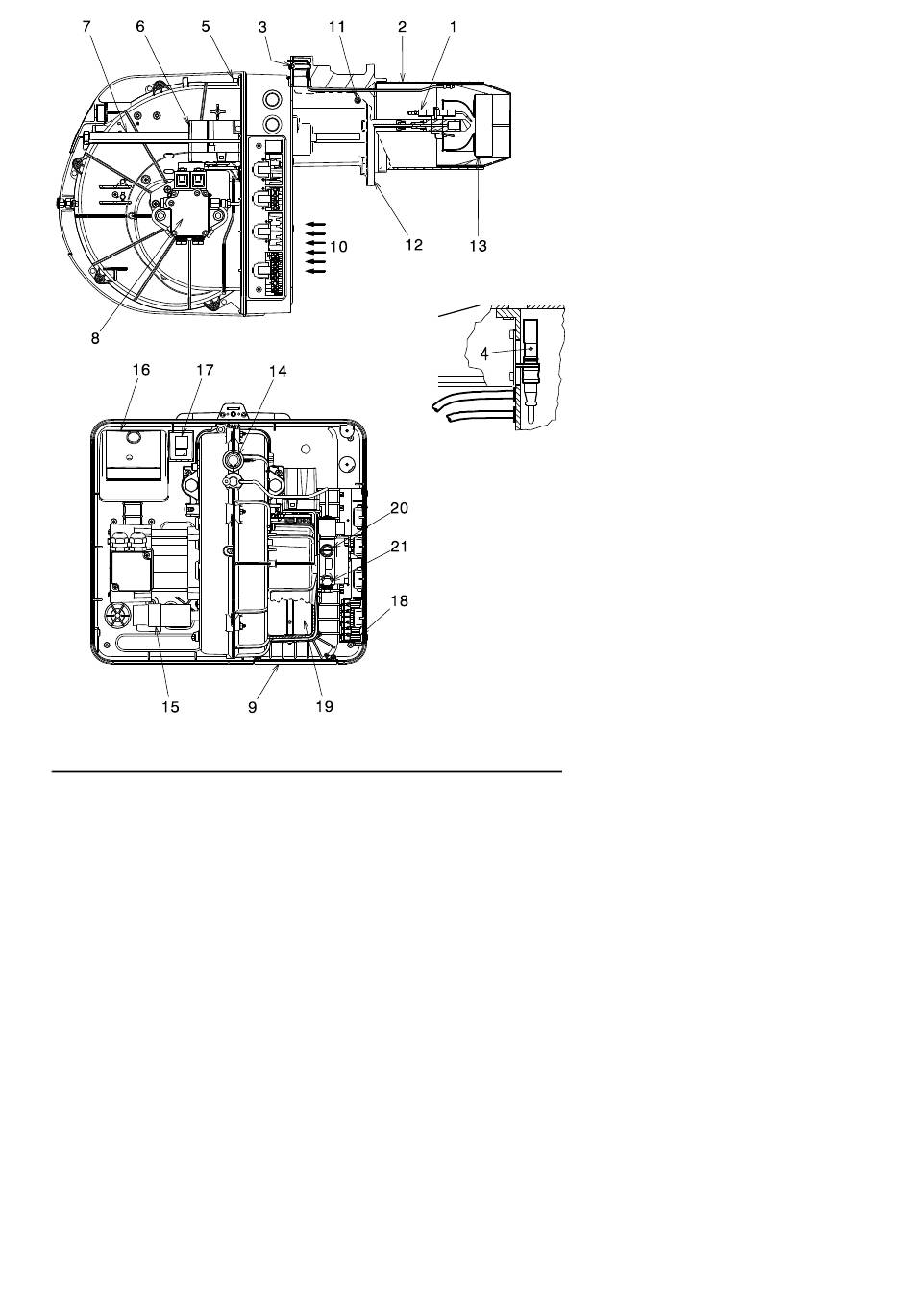

BRENNERBESCHREIBUNG (A)
1 Zündelektroden
2 Flammkopf
3 Einstellschraube Flammkopf
4 UV-Fühler für die Flammenüberwachung
5 Befestigungsschraube Gebläse an Flansch
6 Stellantrieb
7 Gleitschienen zum Ausschwenken des Bren-
8 Pumpe mit Drucksprung
9 Platte mit 4 Vorbohrungen, zum Durchtritt der
10 Lufteinlaß zum Gebläse
11 Gebläsedruck-Anschluß
12 Befestigungsflansch am Kessel
13 Flammenhalter
14 Sichtfenster
15 Motorkondensator (nur für RL 35)
16 Steuergerät mit Kontrollampe für Störab-
17 Zwei Schalter:
18 Anschlußstecker
19 Luftklappe
D1866
20 Regelung Pumpe (Niederdruck)
21 Regelung Pumpe (Hochdruck)
MERKE
Das Aufleuchten des Druckknopfes des Gerätes
16)(A) weist auf eine Störabschaltung des Bren-
ners hin.
Zur Entriegelung den Druckknopf drücken, min-
destens 10 s nach der Störabschaltung.
20156620
4
ners und für die Kontrolle des Flammkopfs
Schlauchleitungen und Stromkabel.
schaltung und Entriegelungsschalter
- einer für "Brenner eingeschaltet - ausge-
schaltet"
- einer für "1. - 2. Stufe"
