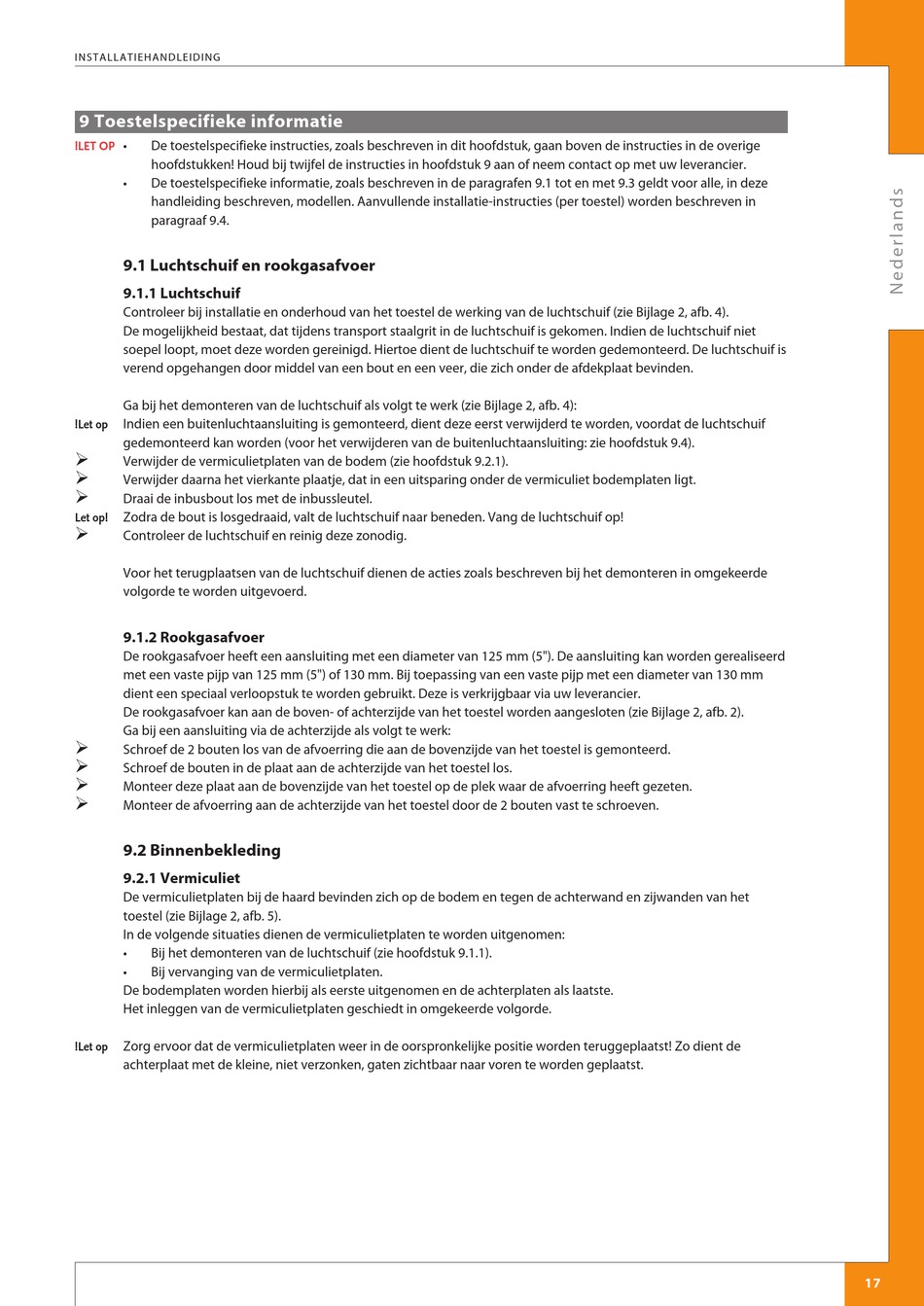

IN S TA LLA TIE H A N DLE ID IN G
9 Toestelspecifieke informatie
•
De toestelspecifieke instructies, zoals beschreven in dit hoofdstuk, gaan boven de instructies in de overige
!LET OP
hoofdstukken! Houd bij twijfel de instructies in hoofdstuk 9 aan of neem contact op met uw leverancier.
•
De toestelspecifieke informatie, zoals beschreven in de paragrafen 9.1 tot en met 9.3 geldt voor alle, in deze
handleiding beschreven, modellen. Aanvullende installatie-instructies (per toestel) worden beschreven in
paragraaf 9.4.
9.1 Luchtschuif en rookgasafvoer
9.1.1 Luchtschuif
Controleer bij installatie en onderhoud van het toestel de werking van de luchtschuif (zie Bijlage 2, afb. 4).
De mogelijkheid bestaat, dat tijdens transport staalgrit in de luchtschuif is gekomen. Indien de luchtschuif niet
soepel loopt, moet deze worden gereinigd. Hiertoe dient de luchtschuif te worden gedemonteerd. De luchtschuif is
verend opgehangen door middel van een bout en een veer, die zich onder de afdekplaat bevinden.
Ga bij het demonteren van de luchtschuif als volgt te werk (zie Bijlage 2, afb. 4):
Indien een buitenluchtaansluiting is gemonteerd, dient deze eerst verwijderd te worden, voordat de luchtschuif
!Let op
gedemonteerd kan worden (voor het verwijderen van de buitenluchtaansluiting: zie hoofdstuk 9.4).
Ø
Verwijder de vermiculietplaten van de bodem (zie hoofdstuk 9.2.1).
Ø
Verwijder daarna het vierkante plaatje, dat in een uitsparing onder de vermiculiet bodemplaten ligt.
Ø
Draai de inbusbout los met de inbussleutel.
Zodra de bout is losgedraaid, valt de luchtschuif naar beneden. Vang de luchtschuif op!
Let op!
Ø
Controleer de luchtschuif en reinig deze zonodig.
Voor het terugplaatsen van de luchtschuif dienen de acties zoals beschreven bij het demonteren in omgekeerde
volgorde te worden uitgevoerd.
9.1.2 Rookgasafvoer
De rookgasafvoer heeft een aansluiting met een diameter van 125 mm (5"). De aansluiting kan worden gerealiseerd
met een vaste pijp van 125 mm (5") of 130 mm. Bij toepassing van een vaste pijp met een diameter van 130 mm
dient een speciaal verloopstuk te worden gebruikt. Deze is verkrijgbaar via uw leverancier.
De rookgasafvoer kan aan de boven- of achterzijde van het toestel worden aangesloten (zie Bijlage 2, afb. 2).
Ga bij een aansluiting via de achterzijde als volgt te werk:
Ø
Schroef de 2 bouten los van de afvoerring die aan de bovenzijde van het toestel is gemonteerd.
Ø
Schroef de bouten in de plaat aan de achterzijde van het toestel los.
Ø
Monteer deze plaat aan de bovenzijde van het toestel op de plek waar de afvoerring heeft gezeten.
Ø
Monteer de afvoerring aan de achterzijde van het toestel door de 2 bouten vast te schroeven.
9.2 Binnenbekleding
9.2.1 Vermiculiet
De vermiculietplaten bij de haard bevinden zich op de bodem en tegen de achterwand en zijwanden van het
toestel (zie Bijlage 2, afb. 5).
In de volgende situaties dienen de vermiculietplaten te worden uitgenomen:
•
Bij het demonteren van de luchtschuif (zie hoofdstuk 9.1.1).
•
Bij vervanging van de vermiculietplaten.
De bodemplaten worden hierbij als eerste uitgenomen en de achterplaten als laatste.
Het inleggen van de vermiculietplaten geschiedt in omgekeerde volgorde.
Zorg ervoor dat de vermiculietplaten weer in de oorspronkelijke positie worden teruggeplaatst! Zo dient de
!Let op
achterplaat met de kleine, niet verzonken, gaten zichtbaar naar voren te worden geplaatst.
17
