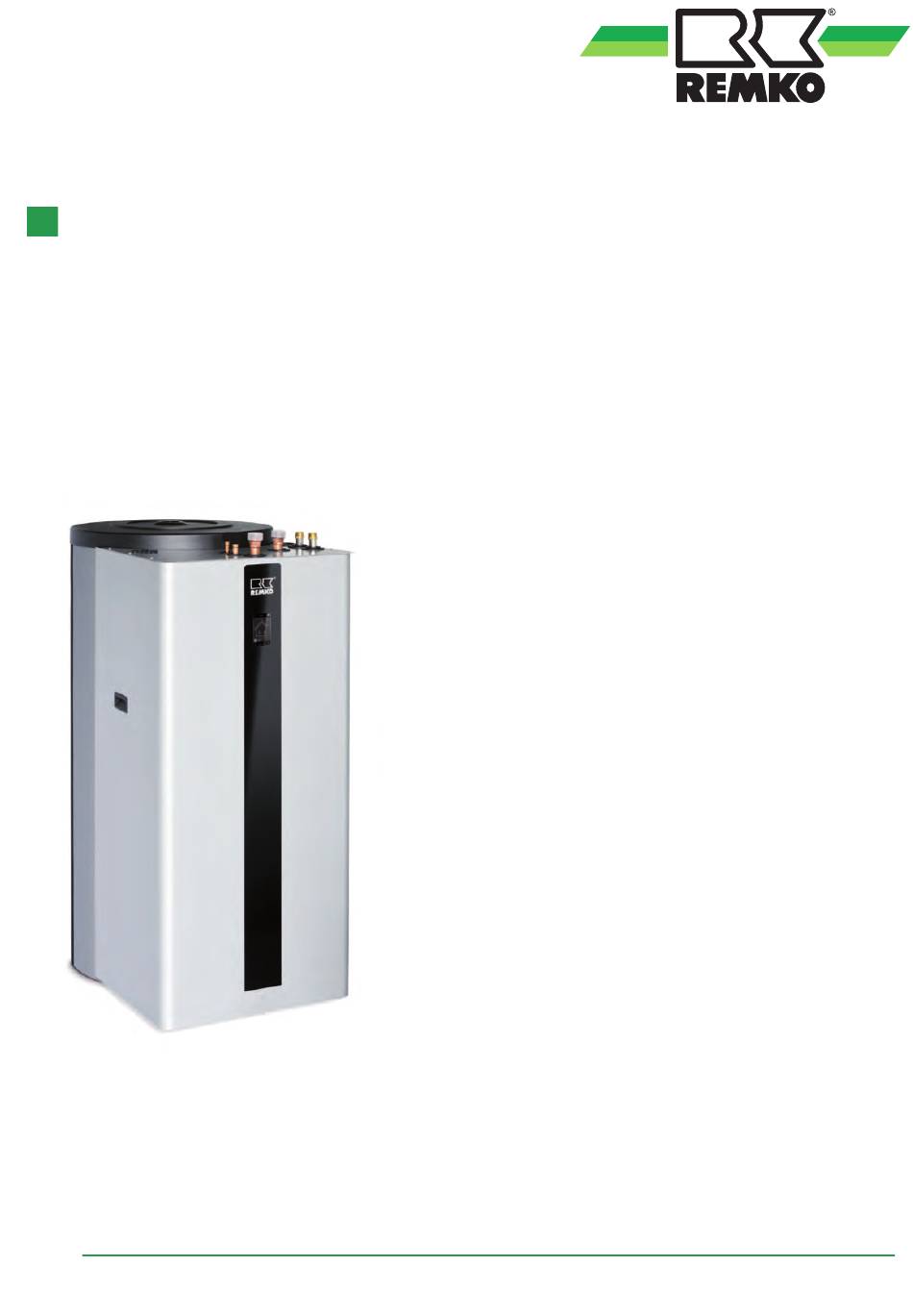

Bedienungs- und
Installationsanleitung
REMKO Serie WKF NEO-compact
Smart Wärmepumpen
System Luft/Wasser zum Heizen oder Kühlen
WKF NEO-compact 80, WKF NEO-compact 100,
WKF NEO-compact 130, WKF NEO-compact 170
Anleitung für den Fachmann
0298-2021-12 Version 1, de_DE
Vor Beginn aller Arbeiten Anleitung lesen!

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für REMKO WKF NEO-compact 80

Inhaltszusammenfassung für REMKO WKF NEO-compact 80

  • Seite 1 Bedienungs- und Installationsanleitung REMKO Serie WKF NEO-compact Smart Wärmepumpen System Luft/Wasser zum Heizen oder Kühlen WKF NEO-compact 80, WKF NEO-compact 100, WKF NEO-compact 130, WKF NEO-compact 170 Anleitung für den Fachmann 0298-2021-12 Version 1, de_DE Vor Beginn aller Arbeiten Anleitung lesen!
  • Seite 2 Vor Inbetriebnahme / Verwendung der Geräte ist diese Anlei- tung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden. Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler Kältemittel keine Haftung! Originaldokument...

  • Seite 3: Inhaltsverzeichnis

    1.10 Gewährleistung..........................7 1.11 Transport und Verpackung......................7 1.12 Umweltschutz und Recycling......................7 Technische Daten..........................8 2.1 Gerätedaten WKF NEO-compact 80-170..................8 2.2 Produktdaten ..........................10 2.3 Geräteabmessungen Außenmodule..................... 11 2.4 Geräteabmessungen Innenmodule....................12 2.5 Einsatzgrenzen Wärmepumpe im monovalenten Betrieb............. 15 2.6 Pumpenkennlinien Ladepumpe Innenmodule................
  • Seite 4 16.4 Ersatzteile Außenmodul WKF NEO-compact 100/WKF NEO-compact 130....... 71 16.5 Gerätedarstellung Außenmodul WKF NEO-compact 170............72 16.6 Ersatzteile Außenmodul WKF NEO-compact 170..............73 16.7 Gerätedarstellung Innenmodule WKF NEO-compact 80/100/130/170 ........74 16.8 Ersatzteile Innenmodule WKF NEO-compact 80/100/130/170........... 75 Begriffe allgemein..........................77...

  • Seite 5: Sicherheits- Und Anwenderhinweise

    Sicherheits- und 1.2 Kennzeichnung von Hinweisen Anwenderhinweise Dieser Abschnitt gibt einen Überblick über alle wichtigen Sicherheitsaspekte für einen optimalen 1.1 Allgemeine Sicherheitshinweise Personenschutz sowie für den sicheren und stö- rungsfreien Betrieb. Die in dieser Anleitung aufge- Lesen Sie vor der ersten Inbetriebnahme des führten Handlungsanweisungen und Sicherheits- Gerätes oder deren Komponenten die Betriebsan- hinweise sind einzuhalten, um Unfälle, Personen-...

  • Seite 6: Personalqualifikation

    REMKO Serie WKF NEO-compact Die Aufstellung, Installation und Wartungen der Geräte und Komponenten darf nur durch Fach- HINWEIS! personal erfolgen. Diese Kombination aus Symbol und Signalwort Ein vorhandener Berührungsschutz (Gitter) für weist auf eine möglicherweise gefährliche Situ- sich bewegende Teile darf bei einem sich im ation hin, die zu Sach- und Umweltschäden...

  • Seite 7: Eigenmächtiger Umbau Und Veränderungen

    Abnehmer im zeitlichen Zusammenhang mit Ver- kauf und Inbetriebnahme die dem Gerät beigefügte „Gewährleistungsurkunde” vollständig ausgefüllt an die REMKO GmbH & Co. KG zurückgesandt hat. Die Gewährleistungsbedingungen sind in den „Allgemeinen Geschäfts- und Lieferbedingungen“ aufgeführt. Darüber hinaus können nur zwischen den Vertragspartnern Sondervereinbarungen getroffen werden.

  • Seite 8: Technische Daten

    REMKO Serie WKF NEO-compact Technische Daten 2.1 Gerätedaten WKF NEO-compact 80-170 WKF NEO- WKF NEO- WKF NEO- WKF NEO- Baureihe compact compact compact compact Funktion Heizen oder Kühlen System Split-Luft/Wasser Wärmepumpenmanager Smart-Control Trinkwasserspeicher emailliert Serie 200 oder 300 Liter Elektrische Zusatzheizung, Nennleistung Trinkwassererwärmung...
  • Seite 9 WKF NEO- WKF NEO- WKF NEO- WKF NEO- Baureihe compact compact compact compact 12,0 Kühlleistung min. / max. (0,8-6,5) (1,5-8,2) (2,1-10,5) (3,0-16,8) Kühlleistung / Kompressorfrequenz / kW/Hz/EER 4,5 / 2,7 7,2 / 2,8 6,5 / 2,7 12,4 / 3,17 EER bei A35/W7 Kühlleistung / Kompressorfrequenz / kW/Hz/EER 7,45 / 4,05...

  • Seite 10: Produktdaten

    COP = coefficient of performance (Heizleistungszahl) gemäß EN 14511, VDE geprüft Enthält Treibhausgas nach Kyoto-Protokoll, GWP 675 Abstand 5 m, VDE geprüft, A7/W55, bei halbkugelförmiger Ausbreitung 2.2 Produktdaten Produktdaten WKF NEO-compact 80-170 Average condition (mittlere Temperaturperiode) WKF NEO- WKF NEO-...

  • Seite 11: Geräteabmessungen Außenmodule

    2.3 Geräteabmessungen Außenmodule WKF NEO-compact 80 1010 1/4“, 1/2“ 2-R10 2-R5 Abb. 1: Abmessungen Außenmodule WKF NEO-compact 80 WKF NEO-compact 100/130 79 53 3/8“, 5/8“ 1165 2-R10 2-R5 Abb. 2: Abmessungen Außenmodule WKF NEO-compact 100/130...

  • Seite 12: Geräteabmessungen Innenmodule

    REMKO Serie WKF NEO-compact WKF NEO-compact 170 32 57 1085 3/4“, 3/8“ 4-R5 Abb. 3: Abmessungen Außenmodule WKF NEO-compact 170 2.4 Geräteabmessungen Innenmodule Abb. 4: Abmessungen Innenmodule WKF NEO-compact 80/100/130/170 Abmessungen in mm WKF NEO-compact 200 l 1350 WKF NEO-compact 300 l 1420...
  • Seite 13 Anordnung der Rohrstutzen WKF NEO-compact 80/100/130/170 - 200 l - Ausführung Abb. 5: Anordnung der Rohrstutzen WKF NEO-compact 80/100/130/170 - 200 l - Ausführung (Alle Maße in Bezeichnungen der Rohranschlüsse WKF NEO-compact 80/100/130/170 - 200 l - Ausführung Abb. 6: Bezeichnungen der Rohranschlüsse WKF NEO-compact 80/100/130/170 - 200 l - Ausführung 1: Warmwasser 1"...
  • Seite 14 REMKO Serie WKF NEO-compact Anordnung der Rohrstutzen WKF NEO-compact 80/100/130/170 - 300 l - Ausführung Abb. 7: Anordnung der Rohrstutzen WKF NEO-compact 80/100/130/170 - 300 l - Ausführung (Alle Maße in Bezeichnungen der Rohranschlüsse WKF NEO-compact 80/100/130/170 - 300 l - Ausführung Abb.

  • Seite 15: Einsatzgrenzen Wärmepumpe Im Monovalenten Betrieb

    2.5 Einsatzgrenzen Wärmepumpe im monovalenten Betrieb WKF NEO-compact 80/100/130/170 -7; 60 37; 60 -15; 55 -20; 50 37; 35 -20; 24 25; 24 Abb. 9: Einsatzgrenzen 1: Heizwasser-Vorlauftemperatur [°C] 2: Außenlufttemperatur [°C] Außentemperatur [°C] Vorlauftemperatur [°C] 2.6 Pumpenkennlinien Ladepumpe Innenmodule Abb.

  • Seite 16: Gesamt-Schall-Leistungspegel Außenmodule

    35,3 34,4 33,1 32,7 31,9 28,1 1600 3150 6300 Abb. 11: Gesamt-Schall-Leistungspegel L eines REMKO Aussenmoduls Typ: WKF NEO-compact 80 A: A-Gesamt [dB(A)] 2: Frequenz [Hz] 1: Schallleistung L re 1pW [dB(A)] MIttenfrequenz [Hz] LWo [dB(A)] 33,1 34,4 47,3 42,9...
  • Seite 17 39,4 38,6 36,8 36,2 35,3 34,5 35,2 1600 3150 6300 Abb. 12: Gesamt-Schall-Leistungspegel L eines REMKO Aussenmoduls Typ: WKF NEO-compact 100 A: A-Gesamt [dB(A)] 2: Frequenz [Hz] 1: Schallleistung L re 1pW [dB(A)] MIttenfrequenz [Hz] LWo [dB(A)] 35,3 34,5 44,8...
  • Seite 18 41,6 39,7 39,4 39,1 38,7 35,6 34,1 1600 3150 6300 Abb. 13: Gesamt-Schall-Leistungspegel L eines REMKO Aussenmoduls Typ: WKF NEO-compact 130 A: A-Gesamt [dB(A)] 2: Frequenz [Hz] 1: Schallleistung L re 1pW [dB(A)] MIttenfrequenz [Hz] LWo [dB(A)] 39,1 38,7 47,4...
  • Seite 19 46 45,7 46,3 43,2 43,2 41,8 38,8 35,3 1600 3150 6300 Abb. 14: Gesamt-Schall-Leistungspegel L eines REMKO Aussenmoduls Typ: WKF NEO-compact 170 A: A-Gesamt [dB(A)] 2: Frequenz [Hz] 1: Schallleistung L re 1pW [dB(A)] MIttenfrequenz [Hz] LWo [dB(A)] 40,8 39,9 50,6...

  • Seite 20: Reduzierung Des Schallleistungspegels

    Der Schallleistungspegel läßt sich durch Einsatz der REMKO ARTdesign Schallschutzhauben erheblich reduzieren. Weitere Informationen über die REMKO Schallschutzhauben entnehmen Sie bitte der gesonderten Bedie- nungsanleitung "REMKO Schallschutzhauben für REMKO Wärmepumpen - SWK 4-7". Außenmodul WKF NEO-compact 80 - Reduzierung des Schallleistungspegels durch SWK 4 Leistungsbegrenzung [%] ¯...

  • Seite 21: Kennlinien

    Heizleistung WKF NEO-compact 80 bei Vorlauftemperatur 35 °C 20,0 18,0 16,0 14,0 12,0 10,0 n-max n-nenn Abb. 15: Heizleistung WKF NEO-compact 80 bei Vorlauftemperatur 35 °C A: Außentemperatur [°C] B: Heizleistung/Gesamtwärmelast [kW] Heizleistung WKF NEO-compact 80 bei Vorlauftemperatur 45 °C 20,0 18,0 16,0 14,0 12,0...
  • Seite 22 COP WKF NEO-compact 80 bei Vorlauftemperatur 35 °C, 45 °C und 55 °C 35° C 45° C 55° C Abb. 18: COP WKF NEO-compact 80 bei Vorlauftemperatur 35 °C, 45 °C und 55 °C A: Außentemperatur [°C] C: Vorlauftemperatur [°C]...
  • Seite 23 Heizleistung WKF NEO-compact 100 bei Vorlauftemperatur 35 °C 20,0 18,0 16,0 14,0 12,0 10,0 n-max n-nenn Abb. 19: Heizleistung WKF NEO-compact 100/ bei Vorlauftemperatur 35 °C A: Außentemperatur [°C] B: Heizleistung/Gesamtwärmelast [kW] Heizleistung WKF NEO-compact 100 bei Vorlauftemperatur 45 °C 20,0 18,0 16,0...
  • Seite 24 REMKO Serie WKF NEO-compact Heizleistung WKF NEO-compact 100 bei Vorlauftemperatur 55 °C 20,0 18,0 16,0 14,0 12,0 10,0 n-max n-nenn Abb. 21: Heizleistung WKF NEO-compact 100 bei Vorlauftemperatur 55 °C A: Außentemperatur [°C] B: Heizleistung/Gesamtwärmelast [kW] COP WKF NEO-compact 100 bei Vorlauftemperatur 35 °C, 45 °C und 55 °C 35°...
  • Seite 25 Heizleistung WKF NEO-compact 130 bei Vorlauftemperatur 35 °C 20,0 18,0 16,0 14,0 12,0 10,0 n-max n-nenn Abb. 23: Heizleistung WKF NEO-compact 130 bei Vorlauftemperatur 35 °C A: Außentemperatur [°C] B: Heizleistung/Gesamtwärmelast [kW] Heizleistung WKF NEO-compact 130 bei Vorlauftemperatur 45 °C 20,0 18,0 16,0...
  • Seite 26 REMKO Serie WKF NEO-compact Heizleistung WKF NEO-compact 130 bei Vorlauftemperatur 55 °C 20,0 18,0 16,0 14,0 12,0 10,0 n-max n-nenn Abb. 25: Heizleistung WKF NEO-compact 130 bei Vorlauftemperatur 55 °C A: Außentemperatur [°C] B: Heizleistung/Gesamtwärmelast [kW] COP WKF NEO-compact 130 bei Vorlauftemperatur 35 °C, 45 °C und 55 °C 35°...
  • Seite 27 Heizleistung WKF NEO-compact 170 bei Vorlauftemperatur 35 °C 20,0 18,0 16,0 14,0 12,0 n-max 10,0 n-nenn Abb. 27: Heizleistung WKF NEO-compact 170 bei Vorlauftemperatur 35 °C A: Außentemperatur [°C] B: Heizleistung/Gesamtwärmelast [kW] Heizleistung WKF NEO-compact 170 bei Vorlauftemperatur 45 °C 20,0 18,0 16,0...
  • Seite 28 REMKO Serie WKF NEO-compact Heizleistung WKF NEO-compact 170 bei Vorlauftemperatur 55 °C 20,0 18,0 16,0 14,0 12,0 n-max 10,0 n-nenn Abb. 29: Heizleistung WKF NEO-compact 170 bei Vorlauftemperatur 55 °C A: Außentemperatur [°C] B: Heizleistung/Gesamtwärmelast [kW] COP WKF NEO-compact 170 bei Vorlauftemperatur 35 °C, 45 °C und 55 °C 35°...
  • Seite 29 Heiz- bzw. Kühlleistungsverlusten. In folgenden Diagrammen könne diese ermittelt werden. Heizleistungsverluste bei WKF NEO-compact 80 +30 m 100% -30 m Abb. 31: Heizleistungverluste bei WKF NEO-compact 80 A: Höhendifferenz [m] B: Kältemittelleitungslänge [m] Kühlleistungsverluste bei WKF NEO-compact 80 +30 m...
  • Seite 30 REMKO Serie WKF NEO-compact Heizleistungsverluste bei WKF NEO-compact 100 +30 m 100% -30 m Abb. 33: Heizleistungverluste bei WKF NEO-compact 100 A: Höhendifferenz [m] B: Kältemittelleitungslänge [m] Kühlleistungsverluste bei WKF NEO-compact 100 +30 m 100% -30 m Abb. 34: Kühlleistungverluste bei WKF NEO-compact 100 A: Höhendifferenz [m]...
  • Seite 31 Heizleistungsverluste bei WKF NEO-compact 130 +30 m 100% -30 m Abb. 35: Heizleistungverluste bei WKF NEO-compact 130 A: Höhendifferenz [m] B: Kältemittelleitungslänge [m] Kühlleistungsverluste bei WKF NEO-compact 130 +30 m 100% -30 m Abb. 36: Kühlleistungverluste bei WKF NEO-compact 130 A: Höhendifferenz [m] B: Kältemittelleitungslänge [m]...
  • Seite 32 REMKO Serie WKF NEO-compact Heizleistungsverluste bei WKF NEO-compact 170 +30 m 100% -30 m 15 20 Abb. 37: Heizleistungverluste bei WKF NEO-compact 170 A: Höhendifferenz [m] B: Kältemittelleitungslänge [m] Kühlleistungsverluste bei WKF NEO-compact 170 +30 m 100% -30 m 15 20 Abb.

  • Seite 33: Aufbau Und Funktion

    Aufbau und Funktion 3.1 Wärmepumpe allgemein Argumente für die Inverter-Wärmepumpen von REMKO Niedrigere Heizkosten gegenüber Öl und Gas. Wärmepumpen leisten einen Beitrag zum Umweltschutz. Geringerer CO -Ausstoß gegenüber Öl- oder Gasheizungen. Alle Modelle können sowohl Heizen als auch Kühlen. Niedriges Geräuschniveau des Außenmoduls.
  • Seite 34 REMKO Serie WKF NEO-compact Wärmequelle Der Kältekreislauf besteht aus den Hauptkompo- nenten Verdampfer, Kompressor, Verflüssiger und Es gibt drei wesentliche Wärmequellen denen Expansionsventil. Im Lamellenverdampfer ver- Wärmepumpen Energie entziehen können. Das dampft das Kältemittel bei niedrigem Druck auch sind Luft, Erdreich und Grundwasser. Die Luft-Wär- bei niedrigen Wärmequellentemperaturen durch...
  • Seite 35 Betriebsart der Wärmepumpe Wärmedurchgangskoeffizienten (den so genannten U-Wert). Erforderlich ist auch die Raumtemperatur Wärmepumpen können in verschiedenen Betriebs- und die Normaußentemperatur, die niedrigste arten arbeiten. Außentemperatur, die im Durchschnitt in einem Jahr erreicht wird. Die Gleichung zur Bestimmung Monovalent des Transmissionswärmebedarfs ist Q=A x U x (t Die Wärmepumpe ist das ganze Jahr über allein- ) und muss für alle Raumumschließungsflächen iger Wärmeerzeuger des Gebäudes.
  • Seite 36 REMKO Serie WKF NEO-compact Gebäudetyp Spezifische Heizleistung in W/m Passivenergiehaus Niedrigenergiehaus Baujahr 2002 Nach Wärmeschutzverordnung 1995 Neuer Bestand Baujahr etwa 1984 Teilsanierter Altbau vor 1977 Unsanierter Altbau vor 1977 Heizleistung bei Vorlauftemperatur 35 ° C Mindestleistung 2. Wärmeerzeuger Heizlast nach DIN EN 12831 n.max...
  • Seite 37 Bedarf angepasst. In die Elektronik ist ein Fre- Splitgerät quenzumrichter integriert, der die Drehzahl des Die REMKO Inverter-Wärmepumpe ist ein so Verdichters und des Ventilators bedarfsabhängig genanntes Splitgerät. Das heißt, sie besteht aus verändert. Bei Volllast arbeitet der Verdichter mit einem Außenmodul und einem Innenmodul, die...
  • Seite 38 REMKO Serie WKF NEO-compact Bei der dynamischen Kühlung erfolgt eine aktive Übertragung der Kälteleistung auf die Raumluft. Dies geschieht mit wassergeführten Lüftungskon- Dank der innovativen Invertertechnologie wird vektoren. Hierbei sind Vorlauftemperaturen unter- diese Wärmepumpe durch die Anpassung ihrer halb des Taupunktes erwünscht, um höhere Kälte- Heizleistung an dem aktuell vorhandenen leistungen zu übertragen und die Raumluft zu...

  • Seite 39: Zusatzausstattung

    Eine elektrische Zusatzheizung 6 kW ist bereits installiert. Diese Serie ist infolgedessen das ideale Gerät, wenn die Wärmepumpe als alleiniger Wärmeerzeuger vorgesehen ist (monoenergeti- scher Betrieb). Die Firma REMKO GmbH & Co. KG bestätigt hiermit, dass das gelieferte Produkt der Positivliste der UBA entspricht.

  • Seite 40: Montage

    REMKO Serie WKF NEO-compact Montage 4.1 Systemaufbau WKF NEO-compact 80 Abb. 44: Systemaufbau WKF NEO-compact 80 A: Außenbereich Außenmodul B: Innenbereich 2a: Ventilator Innenmodul 2b: Netzzuleitung Außenmodul 1a: Vorlauf Heizung (1 " AG) = 230V/1~/50Hz, 16A (z.B. 3 x 2,5 mm 2c: Kondensatwanne Außenmodul...

  • Seite 41: Systemaufbau Wkf Neo-Compact 100/Wkf Neo-Compact 130

    4.2 Systemaufbau WKF NEO-compact 100/WKF NEO-compact 130 Abb. 45: Systemaufbau WKF NEO-compact 100/WKF NEO-compact 130 A: Außenbereich Außenmodul B: Innenbereich 2a: Ventilator Innenmodul 2b: Netzzuleitung Außenmodul 1a: Vorlauf Heizung (1 " AG) = 230V/1~/50Hz, 20A (z.B. 3 x 2,5 mm 2c: Kondensatwanne Außenmodul 1b: Rücklauf Heizung (1 "...

  • Seite 42: Systemaufbau Wkf Neo-Compact 170

    REMKO Serie WKF NEO-compact 4.3 Systemaufbau WKF NEO-compact 170 Abb. 46: Systemaufbau WKF NEO-compact 170 A: Außenbereich Außenmodul B: Innenbereich 2a: Ventilator Innenmodul 2b: Netzzuleitung Außenmodul 1a: Vorlauf Heizung (1 " AG) = 400V/3~/50Hz, 3 x 16A (z.B. 5 x 1,5 mm 2c: Kondensatwanne Außenmodul...

  • Seite 43: Allgemeine Montagehinweise

    3: Zuleitung / 4: Saugleitung Um eine wasserdichte Rohr-/Kabeleinführung HINWEIS! zu erstellen und um Schäden zu vermeiden empfehlen wir eine REMKO Rohrdurchführung. Kältemittelleitungen müssen gegen den Eintritt von Feuchtigkeit und Schmutz durch geeignete Kappen, bzw. Klebebänder abgeschottet werden. Kältemittelleitungen dürfen nie geknickt oder eingedrückt werden! Kältemittelleitungen...

  • Seite 44: Aufstellung, Montage Innenmodul

    REMKO Serie WKF NEO-compact 4.5 Aufstellung, Montage Innenmodul Mindestvolumen des Aufstellraums Durch den Einsatz von umweltfreundlichen Kältemitteln müssen die Aufstellräume in Abhängigkeit der Gesamtfüllmenge ggf. eine Mindestgröße/Mindesvolumen aufweisen. Sollte die Gesamtfüllmenge größer als 1,84 kg aufweisen muss die Betrachtung nach DIN EN 60335 T2-T40 erfolgen. In der folgenden Tabelle wird die Mindest- Raumfläche in Abhängigkeit der Kältemittel Füllmenge angegeben.
  • Seite 45 WKF NEO- 1,24 1,27 1,30 1,33 1,36 1,39 1,42 1,45 compact 80 WKF NEO- 1,84 1,87 1,90 1,93 1,96 1,99 2,02 2,05 compact 100 WKF NEO- 2,04 2,07 2,10 2,13 2,16 2,19 2,22 2,25 compact 130 WKF NEO- 2,79 2,82 2,85 2,88 2,91...
  • Seite 46 REMKO Serie WKF NEO-compact Mindestabstände Innenmodule Sicherheitsbaugruppe Die Konsole besteht aus massiven Messingguss CB753S. Die sich im Heizungswasser befindlichen kleinen Luftblasen werden, bedingt durch die besondere Form, zum automatischen Schnellent- lüfter geführt. Der unterer Anschluss ,für die Anschlussleitung an der Wärmepumpe, ist mit 1" Innengewinde ver- sehen.
  • Seite 47 Die max. Länge darf 2 m nicht überschreiten, mehr als 2 Bögen sind unzulässig. Werden diese Max.- VORSICHT! Werte überschritten (2 Bögen und 2 m Leitung), so ist für die Abblasleitung die nächstgrößere Dimen- Alle Anschlüsse müssen dicht ausgeführt sion zu wählen. Beachten Sie aber auch hier, dass werden.

  • Seite 48: Aufstellung, Montage Außenmodul

    REMKO Serie WKF NEO-compact 4.6 Aufstellung, Montage Außenmodul Aufstellplatz Außenmodul Das Gerät darf nur an einer tragfähigen Kon- struktion oder Wand befestigt werden. Es ist darauf zu achten, dass das Außenmodul aus- schließlich senkrecht montiert wird. Der Standort sollte gut belüftet sein.
  • Seite 49 Beurteilungspegel nach TA-Lärm Immissionsort tags in dB(A) nachts in dB(A) Industriegebiete Gewerbegebiete Kerngebiete, Dorfgebiete und Mischgebiete Allgemeine Wohngebiete und Kleinsiedlungsgebiete Reine Wohngebiete Kurgebiete, Krankenhäuser und Pflegeanstalten Einzelne kurzzeitige Geräuschspitzen dürfen die Immissionswerte am Tage um nicht mehr als 30 dB(A) und in der Nacht um nicht mehr als 20 dB(A) überschreiten.
  • Seite 50 Richtung Wand; Strömungshindernisse hinten Wand, Seiten frei: Strömungshindernis vorne und oben und hinten a: WKF NEO-compact 80 >= 150 mm 4: In einer Nische, Luftausblas frei nach vorne; WKF NEO-compact 100/130/170 >= 200 mm Strömungshindernis hinten und an beiden Seiten >= 300...
  • Seite 51 NEO-compact sche Verbindungsleitung (temperaturbeständig Maß 100/130/170 bis mindestens 80 °C) 6: Frostgrenze 7: Drainagerohr 8: Erdreich HINWEIS! Die Kältemittelleitungen müssen bei Verwen- dung des REMKO Ölabscheiders OA2 von hinten in das Gehäuse eingeführt werden. WKF NEO-compact 100/130 WKF NEO-compact 170...

  • Seite 52: Hydraulischer Anschluss

    Abgleich der Heizkreise vorgenommen werden. Gesicherte Ableitung bei Undichtigkeiten Eine Fußbodenheizung ist gegen zu hohe Vor- Mit dem REMKO Ölabscheider OA 2.2 werden die lauftemperaturen zu schützen. unten aufgeführten Forderungen der regionalen Der Rohrquerschnitt von Vorlauf- und Rück- Vorschriften und Gesetze erfüllt.
  • Seite 53 Vor Inbetriebnahme muss die Anlage gründlich gespült werden. Es ist auch eine Dichtigkeits- prüfung und ein sorgfältiges Entlüften des Innenmoduls und der gesamten Anlage, ggf. mehrmals nach DIN durchzuführen. Aktuelle Schemata für die hydraulische Einbin- dung stehen im Internet auf www.remko.de...
  • Seite 54 Es steht ein bauseitiger Druckverlust von max. 80 kPa zur Verfügung. Sollten die bauseitigen Druckverluste höher sein, muss ein separater Speicher z.B. REMKO KPS 300 als hydraulische Weiche ein- gesetzt werden. Es steht dann eine REMKO Heizkreisgruppe ungemischt Typ HGU und zwei gemischte Heizkreisgruppen Typ HGM zur Verfügung.

  • Seite 55: Kühlung Der Wärmepumpe

    Dieser kann als meiden. Um Schäden durch unsachgemäße Reihenpuffer im Rücklauf oder als hydraulische Kälteparameter zu vermeiden, empfehlen wir Weiche eingebunden werden. Dafür kann der den zu kühlenden Kreis entsprechend mit Pufferspeicher der Serie KPS von REMKO Glykol zu befüllen. geliefert werden.

  • Seite 56: Korrosionsschutz

    REMKO Serie WKF NEO-compact Korrosionsschutz Geltungsbereich der VDI 2035: Trinkwassererwärmungsanlagen nach Wenn die metallischen Werkstoffe einer Heizan- DIN 4753 (nur Blatt 1) lage korrodieren, ist stets Sauerstoff im Spiel. Auch Warmwasserheizungsanlagen nach der pH-Wert und der Salzgehalt spielen dabei eine DIN EN 12828 innerhalb eines Gebäudes bis...

  • Seite 57: Befüllung Der Heizungsanlage Mit Vollentsalztem Wasser

    HINWEIS! Wärmepumpenanlagen und Komponenten der Firma REMKO müssen mit VE-Wasser (vollentsalzt) befüllt und betrieben werden. Zusätzlich empfehlen wir den von uns angebotenen Heizungsvollschutz zu verwenden. Bei Anlagen die zur Kühlung verwendet werden sollte der Vollschutz mit Glykol verwendet werden. Eine Überprüfung des Anlagenwassers sollte bei jeder Wartung mind. jedoch ein mal jährlich vorgenommen werden.

  • Seite 58: Notheizbetrieb

    Sie den Notheizbetrieb folgendermaßen Die Pumpe ist zur Umwälzung folgender Medien starten: geeignet: Durch Drücken des REMKO Logos in der Reine, dünnflüssige, nicht aggressive und nicht rechten oberen Ecke des Displays gelangen explosive Medien ohne feste oder langfaserige Sie in die Ebene "Experte". Geben Sie über Bestandteile die "+"...

  • Seite 59: Kältetechnischer Anschluss

    Kupferleitungen (Kupferrohre in Kühl- Alle brennbaren Materialien in unmittelbarer schrankqualität) der Dimensionen: Nähe der Lötstelle müssen entfernt oder gegen Entzündung geschützt werden. WKF NEO-compact 80: 1/4"-1/2" WKF NEO-compact 100/130: 3/8"-5/8" WKF NEO-compact 170: 3/8"-3/4" Die installierten Kältemittelleitungen einschließ- verbunden (REMKO Zubehör).
  • Seite 60 REMKO Serie WKF NEO-compact Nach erfolgtem Anschluss wird die Dichtigkeitsprü- Funktionskontrolle und Testlauf fung mit getrocknetem Stickstoff durchgeführt. Zur Prüfung der folgenden Punkte: Dichtigkeitskontrolle werden die hergestellten Ver- bindungen mit Lecksuchspray besprüht. Sind Dichtigkeit der Kältemittelleitungen. Blasen sichtbar, ist die Verbindung nicht korrekt Gleichmäßiger Lauf von Kompressor und Ven-...
  • Seite 61 Abschließende Maßnahmen Zusätzliche Füllmenge Einfache Stellen Sie die Solltemperatur mittels des Leitungslänge Alle Serien Smart-Control auf den gewünschten Wert ein. Montieren Sie alle demontierten Teile. Bis einschließlich 5 m 0 g/m Weisen Sie den Betreiber in die Anlage ein. 5 m bis max. 30 m pro 30 g/m Kreislauf HINWEIS!

  • Seite 62: Elektrischer Anschluss

    REMKO Serie WKF NEO-compact Elektrischer Vor der Anschluss Inbetriebnahme Wichtige Hinweise Beachten Sie vor der Inbetriebnahme unbedingt folgende Punkte: Die Heizungsanlage ist nach VDI 2035 mit VE- Wasser gefüllt. Wir empfehlen die Zugabe von Ä Kapitel REMKO Heizungsvollschutz (siehe Informationen zu den elektrischen Anschlüssen 7 „Korrosionsschutz“...

  • Seite 63: Inbetriebnahme

    System inklusive Warmwasserspeicher gefüllt 4: Meldungen (Warnungen, Hinweise und Fehler) sein! Funktion Display Bei der REMKO Smart-Control Touch Regelung handelt es sich um ein Bedienmodul mit Touch- Display. Die Bedienung erfolgt intuitiv und ist selbsterklärend durch die Klartextanzeige in der Bedienoberfläche des Reglers.

  • Seite 64: Pflege Und Wartung

    REMKO Serie WKF NEO-compact Pflege und Wartung Vorübergehende Außerbetriebnahme Die regelmäßige Pflege und Wartung gewähr- leisten einen störungsfreien Betrieb und eine lange Soll die Heizungsanlage während einer längeren Lebensdauer der Wärmepumpenanlage. Zeit (z.B. Urlaub) nicht heizen, darf die Anlage dennoch nicht spannungslos geschaltet werden! Während der vorübergehenden Außerbetrieb-...

  • Seite 65: Störungsbeseitigung Und Kundendienst

    Störungsbeseitigung und Kundendienst 15.1 Allgemeine Fehlersuche Das Gerät wurde unter Einsatz modernster Fertigungsmethoden hergestellt und mehrfach auf seine ein- wandfreie Funktion geprüft. Sollten dennoch Funktionsstörungen auftreten, so ist das Gerät nach untensteh- ender Liste zu überprüfen. Wenn alle Funktionskontrollen durchgeführt wurden und das Gerät immer noch nicht einwandfrei arbeitet, muss der zuständige Fachhändler benachrichtigt werden.

  • Seite 66: Fehlermeldungen

    REMKO Serie WKF NEO-compact 15.2 Fehlermeldungen Fehleranzeige - Störmeldungen Fehler Beschreibung Details Schutzfunktion des Transistormoduls (IPM/IGBT) ID7308 Störung Transistormodul des Inverters hat ausgelöst ID7047 Störung Spannungsversorgung Störung durch Über- oder Unterspannung Sensorfehler Lufteintrittstempe- Kurzschluss oder offener Kontakt - Fühler Umge-...
  • Seite 67 Fehleranzeige - Störmeldungen (Fortsetzung) Fehler Beschreibung Details ID7109 Störung Kommunikation Störung Kommunikation - 1. Wärmepumpe ID7170 Störung Kommunikation Störung Kommunikation - 2. Wärmepumpe ID7252 WP Sammelstörmeldung Wärmepumpe Sammelstörmeldung - 1. WP ID7253 WP Sammelstörmeldung Wärmepumpe Sammelstörmeldung - 2. WP...

  • Seite 68: Gerätedarstellung Und Ersatzteile

    REMKO Serie WKF NEO-compact Gerätedarstellung und Ersatzteile 16.1 Gerätedarstellung Außenmodul WKF NEO-compact 80 Abb. 63: Explosionszeichnung...

  • Seite 69: Ersatzteile Außenmodul Wkf Neo-Compact 80

    16.2 Ersatzteile Außenmodul WKF NEO-compact 80 Bezeichnung WKF NEO-compact 80 Geräteboden/Kondensatwanne Kompressor Verdichter-Schallschutzgehäuse Absperrventil " Absperrventil " Seitenblech rechts Drucksensor Niederdruck Druckaufnehmer Hochdruck Vier-Wege-Umschaltventil Spule Vier-Wege-Umschaltventil Filter Elektronisches Expansionsventil Spule elektronisches Expansionsventil Seitenblech hinten Flüssigkeitssammler (0,7 l) Lamellen-Wärmetauscher Auf Anfrage unter Angabe der Seriennummer...

  • Seite 70: Gerätedarstellung Außenmodul Wkf Neo-Compact 100/130

    REMKO Serie WKF NEO-compact 16.3 Gerätedarstellung Außenmodul WKF NEO-compact 100/130 Abb. 64: Explosionszeichnung...

  • Seite 71: Ersatzteile Außenmodul Wkf Neo-Compact 100/Wkf Neo-Compact 130

    16.4 Ersatzteile Außenmodul WKF NEO-compact 100/WKF NEO-compact WKF NEO-compact 100/WKF NEO-compact Bezeichnung Geräteboden/Kondensatwanne Kompressor Verdichter-Schallschutzgehäuse Absperrventil " Absperrventil " Seitenblech rechts Drucksensor Niederdruck Druckaufnehmer Hochdruck Vier-Wege-Umschaltventil Spule Vier-Wege-Umschaltventil Filter Elektronisches Expansionsventil Spule elektronisches Expansionsventil Seitenblech hinten Flüssigkeitssammler (0,7 l) Lamellen-Wärmetauscher Auf Anfrage unter Angabe der Seriennummer Deckblech Hauptplatine...

  • Seite 72: Gerätedarstellung Außenmodul Wkf Neo-Compact 170

    REMKO Serie WKF NEO-compact Bei Ersatzteilbestellungen bitte immer die Geräte-Nummer und Geräte-Typ (siehe Typenschild) angeben! 16.5 Gerätedarstellung Außenmodul WKF NEO-compact 170 Abb. 65: Explosionszeichnung...

  • Seite 73: Ersatzteile Außenmodul Wkf Neo-Compact 170

    16.6 Ersatzteile Außenmodul WKF NEO-compact 170 Bezeichnung WKF NEO-compact 170 Luftleitblech (RAL 7021) Ventilatorschutzgitter (RAL 7021) Ventilatorblech (RAL 7021) Frontblech (RAL 9006) Ventilatorflügel Ventilatormotor Geräteboden/Kondensatwanne Kompressor Vier-Wege-Umschaltventil Kompressor- Schallschutzgehäuse Seitenteil Flüssigkeitssammler Seitenblech rechts Absperrventil " Absperrventil " Filter Kompressor- Schallschutzgehäuse Auf Anfrage unter Angabe der Seriennummer Druckaufnehmer Hochdruck Druckaufnehmer Niederdruck...

  • Seite 74: Gerätedarstellung Innenmodule Wkf Neo-Compact 80/100/130/170

    REMKO Serie WKF NEO-compact 16.7 Gerätedarstellung Innenmodule WKF NEO-compact 80/100/130/170 Abb. 66: Explosionszeichnung Innenmodule Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.

  • Seite 75: Ersatzteile Innenmodule Wkf Neo-Compact 80/100/130/170

    16.8 Ersatzteile Innenmodule WKF NEO-compact 80/100/130/170 Bezeichnung WKF NEO-compact 80/100/130/170 Frontblech / Haube - 200 l-Variante Frontblech / Haube - 300 l-Variante Deckel - 200 l-Variante Deckel - 300 l-Variante Smart-Control Touch, eingebaut Plattenwärmetauscher Schmutzfänger 1" I/O-Modul SMT Relais Smart-Serv 6 kW...
  • Seite 76 REMKO Serie WKF NEO-compact Ersatzteile ohne Abbildung Bezeichnung WKF NEO-compact 80/100/130/170 KW-Leitung Edelstahl WW-Leitung Edelstahl Elektro-Baugruppe komplett Sicherheitsventil " Stab-Anode Ketten-Anode SD-Karte I/O-Modul (aktuelle Software Auf Anfrage unter Angabe der Seriennummer ohne Smart-Count u. ohne Smart-Web) *) SD-Karte Smart-Control Touch (aktuelle Software ohne Smart-Count u.

  • Seite 77: Begriffe Allgemein

    Begriffe allgemein EVU-Abschaltung Von den Energieversorgungsunternehmen (EVU) Abtauung werden für die Nutzung von Wärmepumpen Son- Ab Außentemperaturen unter 5° C kann sich Eis dertarife angeboten. Die Sondertarife sind i. d. R. am Verdampfer von Luft/Wasser-Wärmepumpen mit Sperrzeiten verbunden. dabei dürfen gesetzlich bilden.
  • Seite 78 REMKO Serie WKF NEO-compact Jahresarbeitszahl Monoenergetischer Betrieb Das Verhältnis der von der Wärmepumpenanlage Die Wärmpumpe deckt einen Großteil der benö- abgegebenen Wärmemenge zu der in einem Jahr tigten Wärmeleistung ab. An wenigen Tagen zugeführten elektrischen Energie entspricht der ergänzt bei tiefen Außentemperaturen ein elektri- Jahresarbeitszahl.
  • Seite 79 Splitgerät Bauform, bei der ein Geräteteil außerhalb und der andere innerhalb des Gebäudes aufgestellt ist. Die Einheiten sind durch kältemittelführende Rohre miteinander verbunden. Verdampfer Wärmeaustauscher einer kältetechnischen Anlage, der durch Verdampfen eines Arbeitsmediums seiner Umgebung (zum Beispiel Außenluft) Wär- meenergie bei niedriger Temperatur entzieht. Verflüssiger Wärmetauscher einer kältetechnischen Anlage, der durch Verflüssigung eines Arbeitsmediums...

  • Seite 80: Index

    Recycling ......7 Reduzierung des Schallleistungspegels ..20 REMKO ARTdesign Schallschutzhauben ..20 Bedienelemente, Übersicht ....63 Rohrauslässe am Innenmodul, Bemaßung .
  • Seite 82 REMKO Serie WKF NEO-compact...

  • Seite 84: Remko Qualität Mit System

    REMKO QUALITÄT MIT SYSTEM Klima | Wärme | Neue Energien Telefon +49 (0) 5232 606-0 REMKO GmbH & Co. KG Hotline National +49 (0) 5232 606-0 Klima- und Wärmetechnik Telefax +49 (0) 5232 606-260 Im Seelenkamp 12 E-mail info@remko.de Hotline International 32791 Lage Internet www.remko.de...
