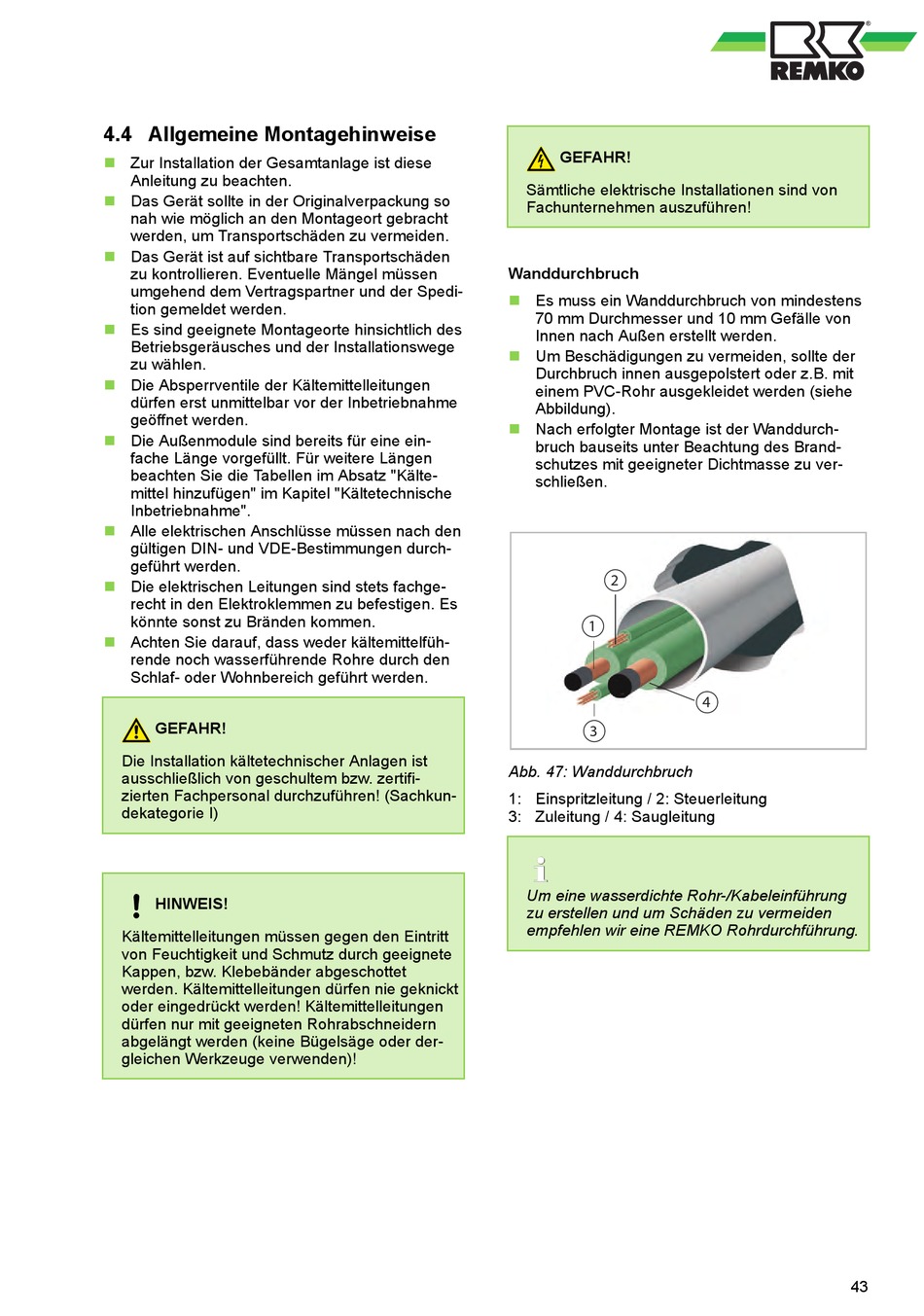

4.4 Allgemeine Montagehinweise

n Zur Installation der Gesamtanlage ist diese
Anleitung zu beachten.
n Das Gerät sollte in der Originalverpackung so
nah wie möglich an den Montageort gebracht
werden, um Transportschäden zu vermeiden.
n Das Gerät ist auf sichtbare Transportschäden
zu kontrollieren. Eventuelle Mängel müssen
umgehend dem Vertragspartner und der Spedi-
tion gemeldet werden.
n Es sind geeignete Montageorte hinsichtlich des
Betriebsgeräusches und der Installationswege
zu wählen.
n Die Absperrventile der Kältemittelleitungen
dürfen erst unmittelbar vor der Inbetriebnahme
geöffnet werden.
n Die Außenmodule sind bereits für eine ein-
fache Länge vorgefüllt. Für weitere Längen
beachten Sie die Tabellen im Absatz "Kälte-
mittel hinzufügen" im Kapitel "Kältetechnische
Inbetriebnahme".
n Alle elektrischen Anschlüsse müssen nach den
gültigen DIN- und VDE-Bestimmungen durch-
geführt werden.
n Die elektrischen Leitungen sind stets fachge-
recht in den Elektroklemmen zu befestigen. Es
könnte sonst zu Bränden kommen.
n Achten Sie darauf, dass weder kältemittelfüh-
rende noch wasserführende Rohre durch den
Schlaf- oder Wohnbereich geführt werden.
GEFAHR!
Die Installation kältetechnischer Anlagen ist
ausschließlich von geschultem bzw. zertifi-
zierten Fachpersonal durchzuführen! (Sachkun-
dekategorie I)
HINWEIS!
Kältemittelleitungen müssen gegen den Eintritt
von Feuchtigkeit und Schmutz durch geeignete
Kappen, bzw. Klebebänder abgeschottet
werden. Kältemittelleitungen dürfen nie geknickt
oder eingedrückt werden! Kältemittelleitungen
dürfen nur mit geeigneten Rohrabschneidern
abgelängt werden (keine Bügelsäge oder der-
gleichen Werkzeuge verwenden)!
GEFAHR!
Sämtliche elektrische Installationen sind von
Fachunternehmen auszuführen!
Wanddurchbruch
n Es muss ein Wanddurchbruch von mindestens
70 mm Durchmesser und 10 mm Gefälle von
Innen nach Außen erstellt werden.
n Um Beschädigungen zu vermeiden, sollte der
Durchbruch innen ausgepolstert oder z.B. mit
einem PVC-Rohr ausgekleidet werden (siehe
Abbildung).
n Nach erfolgter Montage ist der Wanddurch-
bruch bauseits unter Beachtung des Brand-
schutzes mit geeigneter Dichtmasse zu ver-
schließen.
2
1
3
Abb. 47: Wanddurchbruch
1: Einspritzleitung / 2: Steuerleitung
3: Zuleitung / 4: Saugleitung
Um eine wasserdichte Rohr-/Kabeleinführung
zu erstellen und um Schäden zu vermeiden
empfehlen wir eine REMKO Rohrdurchführung.
4
