Gerätebeschreibung
Sicherheit
Gerätebeschrei-
bung Gehäuse

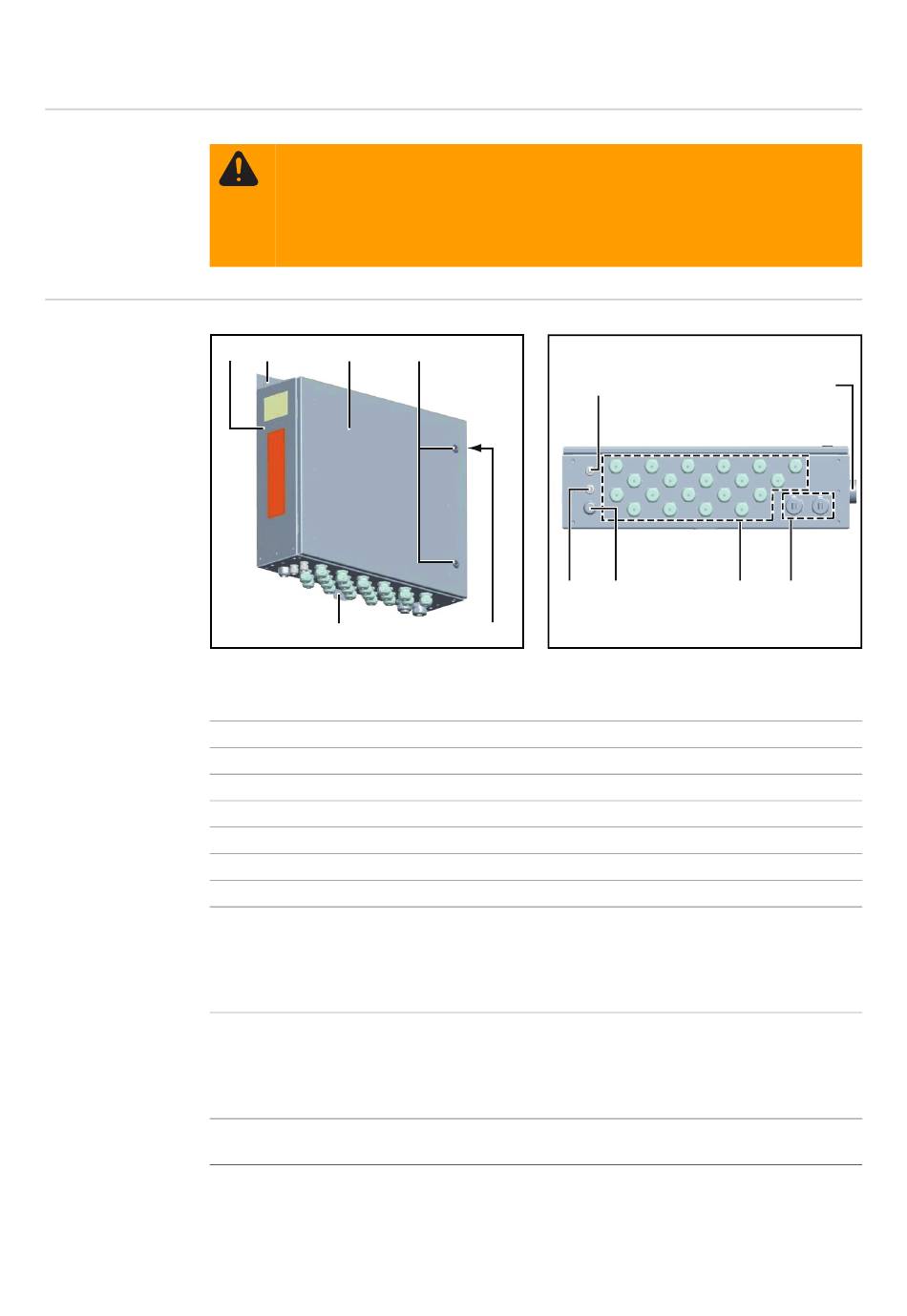

Fronius String Control 250/30 - Schrägansicht von vor-
ne
Pos.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
12
WARNUNG! Fehlbedienung kann schwerwiegende Personen- und Sachschä-
den verursachen. Beschriebene Funktionen erst anwenden, wenn folgende Do-
kumente vollständig gelesen und verstanden wurden:
-
diese Bedienungsanleitung
-
sämtliche Bedienungsanleitungen der Systemkomponenten, insbesondere
Sicherheitsvorschriften
(1)
(2)
(3)
(5)
Bezeichnung
Gehäuse
Montagelasche oben
Deckel
Deckelverschlüsse
Montagelasche unten
Druckausgleichs-Membran
Kabeleingang für metrische Verschraubung M20
(für AC-Netzteil)
Kabeldurchmesser 8 - 13 mm
Nur bei optionaler Verwendung eines Hutschienen-Netzteiles erforderlich.
Kabeleingang für metrische Verschraubung M20
(für Erdungskabel)
Kabeldurchmesser 8 - 13 mm
Nur bei optionaler Verwendung eines Überspannungs-Schutzes erforderlich.
Kabeleingang für metrische Verschraubung M25
(für Datenkommunikations-Kabel)
(4)
(8)
(6)
Fronius String Control 250/30 - Unterseite
(7)
(9)
(10)
(6)
(11)
