Betriebsanleitung
Temperaturmessgerät
S2600
Vor Gebrauch lesen!
Alle Sicherheitshinweise beachten!
Für künftige Verwendung aufbewahren!
06.2009 0
854.000.0502
Mess-, Regel- und
Überwachungsgeräte
für Haustechnik,
Industrie und Umweltschutz
Lindenstraße 20
DE-74363 Güglingen
Telefon: +49(0)7135-102-0
Service: +49(0)7135-102-211
Telefax: +49(0)7135-102-147
E-Mail: info@afriso.de
Internet: www.afriso.de
Systronik-Artikel-Nr.: 22922
Inhaltsverzeichnis
Verwandte Anleitungen für AFRISO S2600
Inhaltszusammenfassung für AFRISO S2600
- Seite 1 Mess-, Regel- und Überwachungsgeräte für Haustechnik, Industrie und Umweltschutz Lindenstraße 20 DE-74363 Güglingen Telefon: +49(0)7135-102-0 Service: +49(0)7135-102-211 Telefax: +49(0)7135-102-147 E-Mail: info@afriso.de Internet: www.afriso.de Betriebsanleitung Temperaturmessgerät S2600 Vor Gebrauch lesen! Alle Sicherheitshinweise beachten! Für künftige Verwendung aufbewahren! 06.2009 0 854.000.0502 Systronik-Artikel-Nr.: 22922...
-
Seite 2: Inhaltsverzeichnis
Gerät ausschalten ..................12 Wartung ......................... 12 Wartungszeitpunkte ................... 12 Wartungstätigkeiten ................... 13 Störungen ......................13 Entsorgung ......................13 10 Ersatzteile und Zubehör ..................13 11 Gewährleistung ...................... 14 12 Urheberrecht ......................14 13 Kundenzufriedenheit....................14 14 Adressen ....................... 14 S2600... -
Seite 3: Zu Dieser Betriebsanleitung
Bei Nichtbeachtung kann leichte oder mittlere Kör- perverletzung oder Sachschaden folgen. 1.2 Erklärung der Symbole und Auszeichnungen Symbol Bedeutung Voraussetzung zu einer Handlung Handlung mit einem Schritt Handlung mit mehreren Schritten Resultat einer Handlung Aufzählung • Anzeige auf Display Text Hervorhebung Hervorhebung S2600... -
Seite 4: Sicherheit
Sicherheit 2 Sicherheit 2.1 Bestimmungsgemäße Verwendung Das Temperaturmessgerät S2600 eignet sich ausschließlich für Temperaturmessungen in nicht explosiven Atmosphären. Eine andere Verwendung ist nicht bestimmungsgemäß. 2.2 Vorhersehbare Fehlanwendung Das Temperaturmessgerät S2600 darf insbesondere in folgenden Fällen nicht verwendet werden: Explosionsgefährdete Umgebung •... -
Seite 5: Verwendung Von Ersatzteilen Und Zubehör

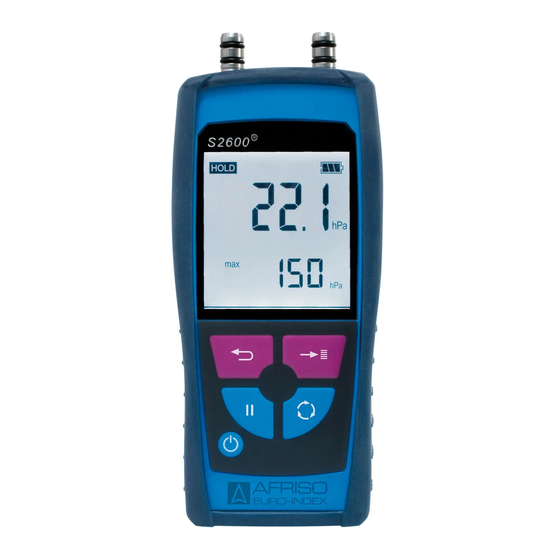

3.1 Lieferumfang Im Lieferumfang sind enthalten: Messgerät (inkl. Batterien) und Schutzhülle mit Magnet 3.2 Eigenschaften und Funktionen 1 Reset-Taste 2 Hold-Taste 3 Ein-/Aus-Taste 4 Schutzhülle 5 Programmaus- wahl-Taste 6 Menütaste (Einhei- tenwahl) 7 Display 8 Anschlüsse Bild 1: Frontansicht S2600... -
Seite 6: Technische Daten
Elektromagnetische Verträglichkeit (EMV) Störaussendung EN 55011 (VDE 0875-11) Störfestigkeit EN 61000 (VDE 0847-4-2) EN 61000-4-2 Tabelle 2: Gerätespezifikationen (Basis-Version) S2600-12K S2600-12KD (TM 7) (TMD 7) Messbereich [° C] / [° F] - minimal -50° C / -58° F -50° C / -58° F - maximal +1100°C / +2012°... -
Seite 7: Zulassungen, Prüfungen Und Konformitäten
+212° F bis +2012° F Anschlüsse 1x Thermobuchse 2x Thermobuchse 4.1 Zulassungen, Prüfungen und Konformitäten Das Temperaturmessgerät S2600 ist nach der 1. BImSchV und EN 50379-2 zugelassen und TÜV-geprüft. Es entspricht der EMV- Richtlinie (2004/108/EG). 5 Transport und Lagerung VORSICHT Beschädigung des Geräts durch unsachgemäßen Transport. -
Seite 8: Betrieb
Alle vorhandenen Display-Segmente werden für ca. 2 Sekunden angezeigt. Zur Kontrolle kann bei gedrückter Ein-/Ausschalt- Taste die Segmentanzeigezeit verlängert werden. Seriennummer und Firmware-Version Diese Darstellung gibt Auskunft über die Seriennummer (z.B. 123) des Gerätes, sowie über die Version der Firmware (z.B. V1.0.12). S2600... -
Seite 9: Messbetrieb
° F und ° F zu ° C), sowie die „Hold“-Funktion (Festhalten der ak- tuell angezeigten Temperatur) sind bei allen Geräteausführungen vorhanden. Die Geräteausführung S2600-12KD (TMD 7), welche mit zwei Temperaturfühlern ausgestattet ist, verfügt zusätzlich über die Funktion „ “ zur Anzeige der Differentialtemperatur. - Seite 10 Temperaturfühlern anzeigt. Mit der „Reset“-Taste können die „Min“ und „Max“ Werte wie- der zurückgesetzt werden. Durch Ausschalten des Gerätes werden die Werte ebenfalls wieder zurückgesetzt. S2600-12K (TM 7) S2600-12K (TMD 7) S2600-12KD (TM 7) S2600-12KD (TMD 7) S2600...
- Seite 11 Betrieb Einheitenumschaltung (°C zu ° F und ° F zu ° C) Durch Drücken der Menütaste kann die Temperaturanzeige auf °Celsius oder ° Fahrenheit umgeschalten werden. S2600-12K (TM 7) S2600-12K (TMD 7) S2600-12KD (TM 7) S2600-12KD (TMD 7) S2600...
-
Seite 12: Display-Beleuchtung
Der gemessene Wert kann in allen Betriebsarten mit der „Pause“- Taste festgehalten werden. Ein erneutes Drücken derselben Taste gibt den Messwert wieder frei. S2600-12K (TM 7) S2600-12KD (TMD 7) 6.2 Display-Beleuchtung Die Display-Beleuchtung kann mit der Ein-/Ausschalt-Taste ein- oder ausgeschaltet werden. Dabei genügt ein kurzes Drücken der Taste. -
Seite 13: Wartungstätigkeiten
Dieses Gerät besteht aus Werkstoffen, die von Recyclinghöfen wie- derverwertet werden können. Sollten Sie keine Möglichkeiten haben, das Altgerät fachgerecht zu entsorgen, so sprechen Sie mit uns über Möglichkeiten der Entsor- gung bzw. Rücknahme. 10 Ersatzteile und Zubehör Artikel Art.-Nr. Anschlussgarnitur für S2600 XXXXX S2600... -
Seite 14: Gewährleistung
Für uns hat die Zufriedenheit des Kunden oberste Priorität. Wenn Sie Fragen, Vorschläge oder Schwierigkeiten mit Ihrem Produkt ha- ben, wenden Sie sich bitte an uns. 14 Adressen Die Adressen unserer Niederlassungen weltweit finden Sie im Inter- net unter www.afriso.de S2600...
