3 .2 . 1 Einbauort in der Rohrleitung bei gasförmigen Medien
Bei gasförmigen Medien ist die Einbaulage beliebig, jedoch auf ausreichenden Abstand zu Quer-
schnitts änderungen und Rohrkrümmungen achten.
• Um Strömungsturbulenzen an den Messfühlern zu vermeiden, den Messkopf nur in gerade
Rohrleitung einbauen.
• Die Strömungsrichtung des Mediums sollte der Richtung des Pfeils auf dem Sensor
entsprechen.
Minimal erforderliche Ein- und Auslauflängen (VDI 1952):
• Länge der Einlaufseite
• Länge der Auslaufseite
FC01- E x-CA | Durchflussmesser
INSTALLATION SENSOR
20 x D
5 x D
20 x D
20 x D
5 x D
D = Rohrnennweite
5 x D
D = Rohrnennweite

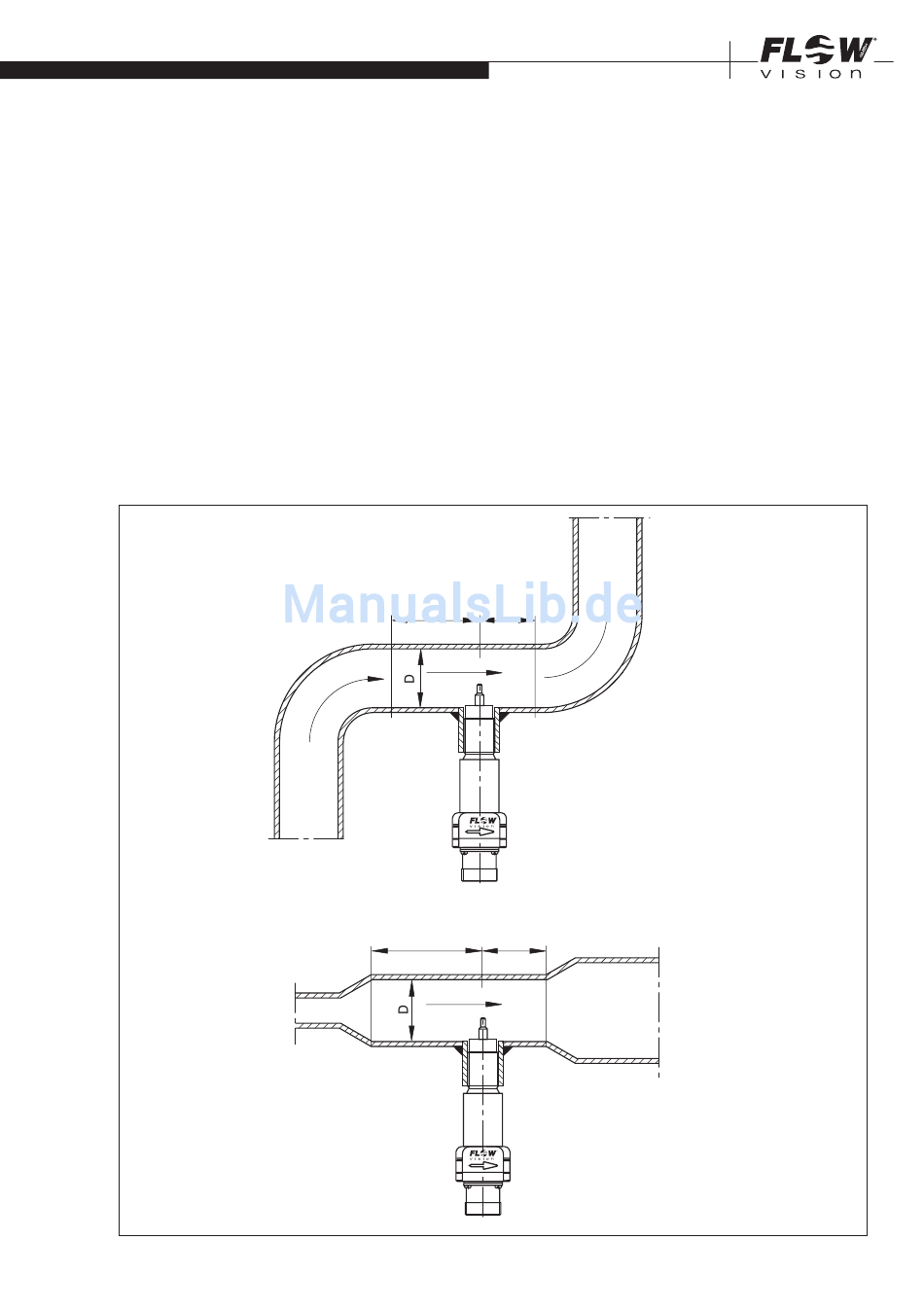

Bild 3
