Durchflussmesser | FC01- E x-CA
3 .2 .2 Einschraubtiefe
Die beiden Messfühler im eingebauten Zustand müssen ausreichend in den geraden Teil der Rohr-
leitung hineinragen, ohne den Rohrleitungsquerschnitt wesentlich zu verringern.
Für Montage von Schraubmessköpfen in Einschraubstutzen oder T-Stücke mit entsprechendem
Innengewinde ist die max. Länge des Anschlussteiles ab Rohrinnenwand anzupassen.
Die Fühler müssen vollständig in das Medium hineinragen .
Einbauposition, Ausrichtung und erforderliche Einbautiefe berücksichtigen .
Die Schraubmessköpfe mindestens 7 Gewindegänge einschrauben .

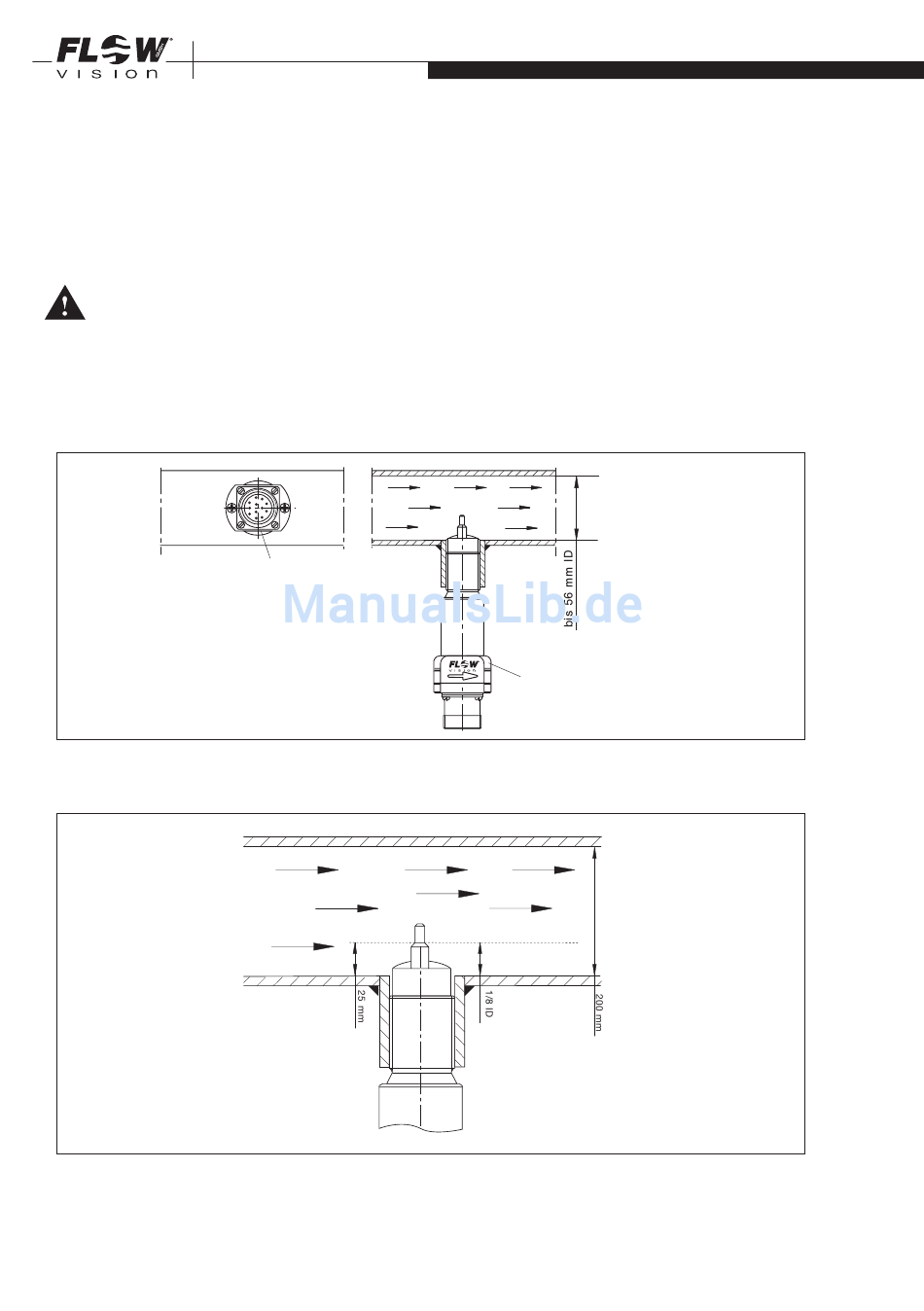

Einbautiefe:
Bis 56 mm Rohrinnendurchmesser muss der Einschraubstutzen bündig mit der Rohrinnenwand
sein.
Schlüsselansatzfläche parallel
zur Strömungsrichtung
Größer 56 mm Rohrinnendurchmesser muss die Fühlermitte (schräger Absatz) auf 1/8 des
Rohrinnendurchmesser eingeschraubt werden.
Hinweis:
Bei Rohrinnendurchmesser > 56 mm sollte die Einschweißmuffe auf die berechnete Einbautiefe in
das Rohr eingeschoben werden.
14
INSTALLATION SENSOR
S
Bild 4
Bild 5
