Durchflussmesser | FC01- E x-CA

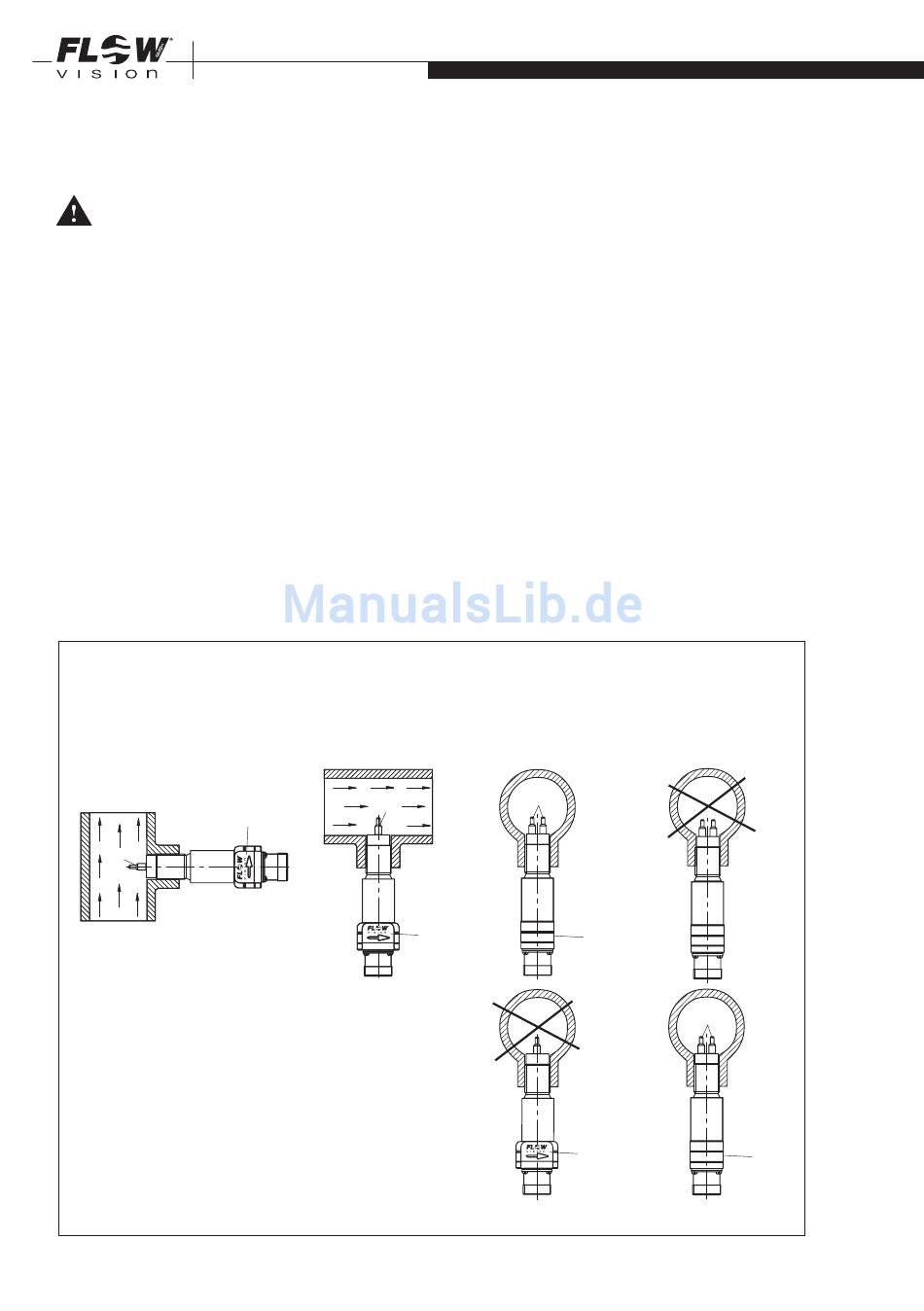

3 .2 Montagehinweise
Überprüfen, ob der einzubauende Messkopf für das Strömungsmedium ausgelegt ist .
Der Mess k opf darf nur für solche Medien verwendet werden, für die die Messfühler
nach ausgewählter Materialbeschaffenheit hinreichend chemisch oder gegen Korrosion
beständig sind .
Bei der Ausführung mit Titan ist die Möglich k eit des Auftretens von Schlag- und
Reibfunken durch geeignete Montage auszuschließen .
• Messkopf mit Rohrfitting vergleichen und überprüfen, ob der Einbaustutzen bzw. T-Stück das
entsprechende Innengewinde vorweist und die Länge des Anschlussteiles zutreffend ist.
• Die beiden Messfühler (M) müssen im eingeschraubten Zustand nebeneinander im Strömungs -
medium liegen. Dies ist der Fall, wenn die Schlüsselansatzflächen (S) parallel zur Rohrleitung
(Strömungsrichtung) stehen.
Bei senkrechter Leitung:
Nur in Steigleitungen einbauen
M
12
Bei waagerechter Leitung:
Nur von unten einbauen
M
S
INSTALLATION SENSOR
Die Messfühler müssen
nebeneinander im Rohr
liegen.
M
S
S
S
Die Oberfläche des Schaft-
endes soll in die innere
Rohrwand hineinragen
(ca. 1-2 mm) .
M
S
Bild 2
