INSTALLATION ELEKRONIK
XAS
1
2
3
4
5
6
4 .2 .2 Elektrischer Anschluss - Pulsausgang (Ausbaustufe FC01-Ex-CA-U1T4)
Der mengengewichtete Puls zum Betreiben eines Zählers oder einer übergeordneten Steuerung
steht am Stecker XAH /BUSY E/- und /BUSY C/+ (Klemmen 3 und 4) zur Verfügung (siehe Bild 11
- Anschlussplan FC01-Ex-CA-U1T4 - Open Collector-Ausgänge).
Der Signalground wird an Klemme 3 (BUSY E/-) und die treibende Last an Klemme 4 (BUSY C/+)
angeschlossen.
Der Querschnitt der Anschlussleitungen ist ≤ 1,5 mm
Die Schirmleitungen können am Stecker XAS Pin 3 angeschlossen werden.
Elektronische Signalverarbeitung
Wird der FC01-Ex-CA-U1T4 -Pulsausgang an einen elektronischen Zähler, Rechner oder eine SPS
angeschlossen, sollte der Laststrom 10 mA nicht überschreiten, um den Low Pegel von 0,8 V
sicherzustellen. Der max. zulässige Spannungspegel von 48 V ist in diesem Zusammenhang nicht
von Bedeutung.

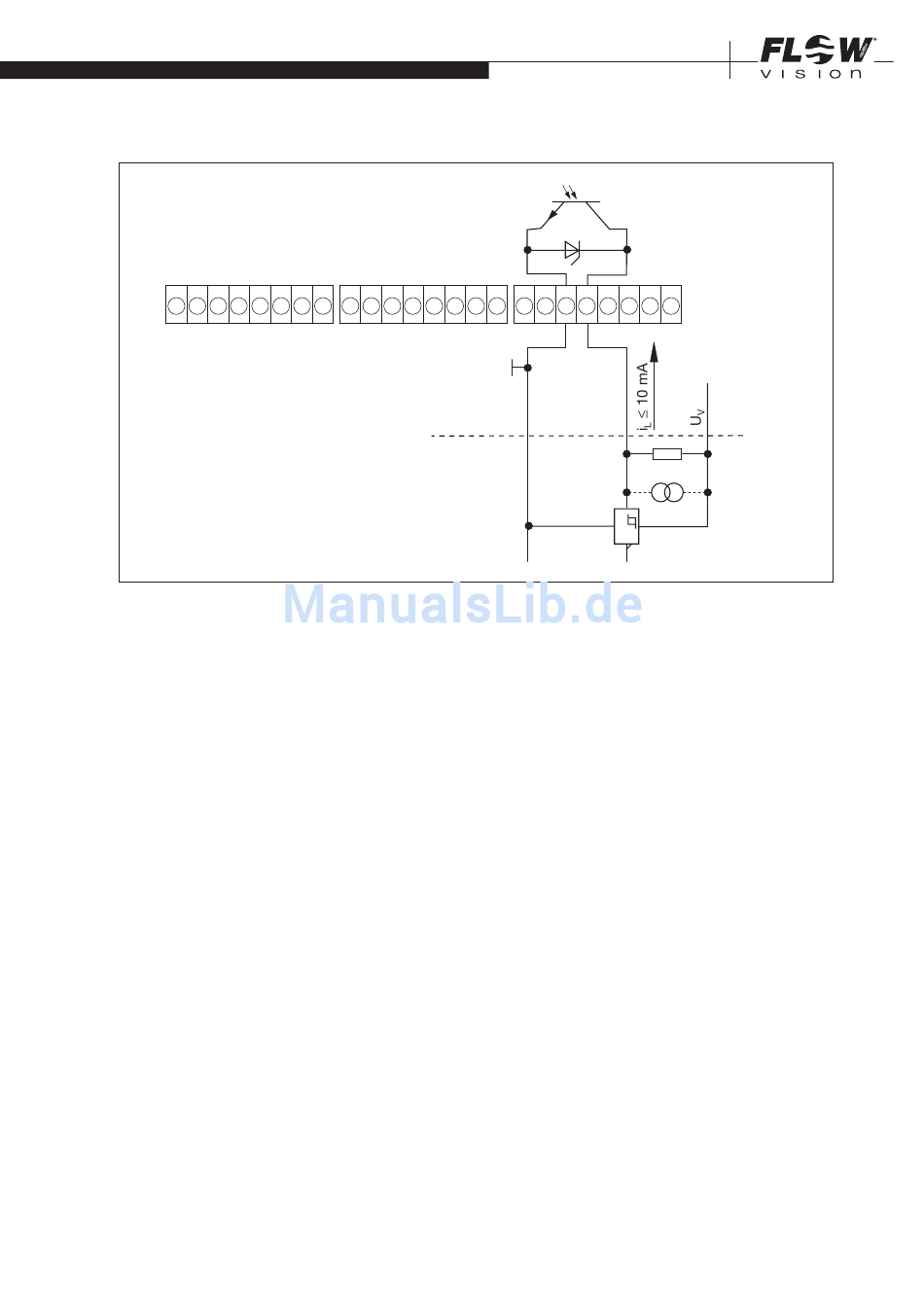

Schaltungsbeispiel 1
Der FC01-Ex-CA-U1T4-Treiberausgang verfügt über eine integrierte Schutzbeschaltung, die beim
Frei schalten der Zählerantriebsspule die induktionsbedingten Überspannungen begrenzt und die
gespeicherte Energie umsetzt.
Der verwendete Zähler sollte eine Zählerfrequenz von ≥10 Hz verarbeiten können.
Die Impulsdauer beträgt konstant 50 ms (±0,1%).
FC01- E x-CA | Durchflussmesser
XAO
7
8
1
2
3
4
5
6
7
XAH
8
1
2
3
4
5
6
7
8
zu wählen.
2
CD
Bild 12
23
