Gebrauchs- und Montageanweisung

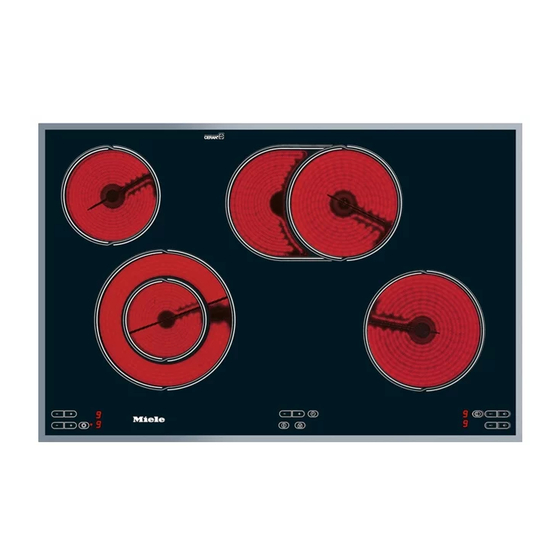

Glaskeramik-Kochfelder
KM 530 / KM 537
KM 540 / KM 541 / KM 542 / KM 543
KM 544 / KM 545 / KM 547 / KM 548
KM 550 / KM 551 / KM 552 / KM 553
de - DE
Lesen Sie unbedingt die Ge-
brauchs- und Montageanweisung vor
Aufstellung - Installation - Inbetriebnahme.
Dadurch schützen Sie sich und
vermeiden Schäden an Ihrem Gerät.
M.-Nr. 05 916 321
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Miele KM 530
Inhaltszusammenfassung für Miele KM 530
- Seite 1 Gebrauchs- und Montageanweisung Glaskeramik-Kochfelder KM 530 / KM 537 KM 540 / KM 541 / KM 542 / KM 543 KM 544 / KM 545 / KM 547 / KM 548 KM 550 / KM 551 / KM 552 / KM 553...
-
Seite 2: Inhaltsverzeichnis
KM 530 / KM 545 ........ - Seite 3 Inhalt Sicherheitseinrichtungen ......... . 32 Verriegelung .
-
Seite 4: Gerätebeschreibung
Gerätebeschreibung KM 540 Kochzonen: Kontrollleuchte für: abcd Einkreis-Kochzonen i Verriegelung Sensorschaltfelder für: e Kochzonensteuerung f Timer (siehe Kapitel "Timersteuerung und -anzeige") g Verriegelung h EIN/AUS des Kochfeldes... -
Seite 5: Km 544
Gerätebeschreibung KM 544 Kochzonen: Kontrollleuchte für: abcd Einkreis-Kochzonen i Verriegelung Sensorschaltfelder für: e Kochzonensteuerung f Timer (siehe Kapitel "Timersteuerung und -anzeige") g Verriegelung h EIN/AUS des Kochfeldes... -
Seite 6: Km 530 / Km 545
Gerätebeschreibung KM 530 / KM 545 Kochzonen: Kontrollleuchten für: abd Einkreis-Kochzonen i Verriegelung k Zuschaltung des zweiten Heizkreises Zweikreis-Kochzone Sensorschaltfelder für: e Kochzonensteuerung f Timer (siehe Kapitel "Timersteuerung und -anzeige") g Verriegelung h EIN/AUS des Kochfeldes j Zuschaltung des zweiten Heizkreises... -
Seite 7: Km 541
Gerätebeschreibung KM 541 Kochzonen: Kontrollleuchten für: i Verriegelung Zweikreis-Kochzone bcd Einkreis-Kochzonen k Zuschaltung des zweiten Heizkreises Sensorschaltfelder für: e Kochzonensteuerung) f Timer (siehe Kapitel "Timersteuerung und -anzeige") g Verriegelung h EIN/AUS des Kochfeldes j Zuschaltung des zweiten Heizkreises... -
Seite 8: Km 542
Gerätebeschreibung KM 542 Kochzonen: Kontrollleuchten für: ac Zweikreis-Kochzonen i Verriegelung bd Einkreis-Kochzonen k Zuschaltung des zweiten Heizkreises Sensorschaltfelder für: e Kochzonensteuerung f Timer (siehe Kapitel "Timersteuerung und -anzeige") g Verriegelung h EIN/AUS des Kochfeldes j Zuschaltung des zweiten Heizkreises... -
Seite 9: Km 548
Gerätebeschreibung KM 548 Kochzonen: Kontrollleuchten für: ac Zweikreis-Kochzonen i Verriegelung bd Einkreis-Kochzonen k Zuschaltung des zweiten Heizkreises Sensorschaltfelder für: e Kochzonensteuerung f Timer (siehe Kapitel "Timersteuerung und -anzeige") g Verriegelung h EIN/AUS des Kochfeldes j Zuschaltung des zweiten Heizkreises... -
Seite 10: Km 543 / Km 547
Gerätebeschreibung KM 543 / KM 547 Kochzonen: Kontrollleuchten für: i Verriegelung Zweikreis-Kochzone bd Einkreis-Kochzonen k Zuschaltung des zweiten Heizkreises Bräterzone Sensorschaltfelder für: e Kochzonensteuerung f Timer (siehe Kapitel "Timersteuerung und -anzeige") g Verriegelung h EIN/AUS des Kochfeldes j Zuschaltung des zweiten Heizkreises... -
Seite 11: Km 537 / Km 550 / Km 551 Km 552 / Km 553
Gerätebeschreibung KM 537 / KM 550 / KM 551 KM 552 / KM 553 Kochzonen: Kontrollleuchten für: i Verriegelung Zweikreis-Kochzone bd Einkreis-Kochzonen k Zuschaltung des zweiten Heizkreises Bräterzone Sensorschaltfelder für: e Kochzonensteuerung f Timer (siehe Kapitel "Timersteuerung und -anzeige") g Verriegelung h EIN/AUS des Kochfeldes j Zuschaltung des zweiten Heizkreises... -
Seite 12: Kochzonensteuerung Und -Anzeige
Gerätebeschreibung Kochzonensteuerung und -anzeige l Anzeige: = Betriebsbereitschaft der Kochzone 1 bis 9 = Leistungsstufe (bei eingeschaltetem Kochfeld) = Restwärme = Fehler (siehe Kapitel "Sicherheitsabschaltung") = Ankochautomatik bei erweitertem Umfang der Leistungsstufen P0 usw. = Programm (siehe Kapitel "Programmierung") S0 usw. = Status (siehe Kapitel "Programmierung") m Kontrollleuchte für Ankochautomatik oder erweiterten Umfang der Leistungsstu- fen (siehe Kapitel "Programmierung"), z. -
Seite 13: Kochzonendaten
Gerätebeschreibung Kochzonendaten Koch- KM 540 KM 544 KM 545 zone C in cm C in cm C in cm Leistung Leistung Leistung in Watt in Watt in Watt bei 230 V bei 230 V bei 230 V 21,0 2200 18,0 1800 18,0 1800... - Seite 14 17,0 x 26,5 2400 14,5 1100 18,0 1800 Gesamt: Gesamt: 6800 7500 Koch- KM 530 KM 537 zone C in cm C in cm Leistung in Watt Leistung in Watt bei 230 V bei 230 V 18,0* 1800 12,0 / 21,0...
-
Seite 15: Technische Sicherheit
Sicherheitshinweise und Warnungen Die elektrische Sicherheit des Gerä- Lesen Sie vor dem ersten Benutzen tes ist nur dann gewährleistet, wenn es aufmerksam die Gebrauchsanwei- an ein vorschriftsmäßig installiertes sung. Dadurch schützen Sie sich Schutzleitersystem angeschlossen selbst und vermeiden Schäden an wird. -
Seite 16: Sachgemäßer Gebrauch
Sicherheitshinweise und Warnungen Sachgemäßer Gebrauch Verwenden Sie das Gerät nicht zum Heizen von Räumen. Durch die hohen Benutzen Sie das Gerät nur im ein- Temperaturen können leicht entzündli- gebauten Zustand. Nur so ist sicherge- che Gegenstände in der Nähe zu bren- stellt, dass Sie nicht mit Strom führen- nen beginnen. -
Seite 17: Kinder Im Haushalt
Sicherheitshinweise und Warnungen Kinder im Haushalt Achten Sie darauf, dass Kinder nicht die Möglichkeit haben, heiße Töpfe und Nutzen Sie die Verriegelung, damit Pfannen herunterzuziehen. Drehen Sie Kinder das Gerät nicht unbeaufsichtigt Topf- und Pfannengriffe zur Seite über einschalten oder Einstellungen ändern die Arbeitsfläche, um Verbrennungs- können. -
Seite 18: Schutz Des Gerätes Vor Beschädigungen
Sicherheitshinweise und Warnungen Schutz des Gerätes vor Be- Um das Einbrennen von Rückstän- den zu vermeiden, entfernen Sie Ver- schädigungen schmutzungen so schnell wie möglich Verwenden Sie nur Töpfe und Pfan- und achten Sie beim Aufsetzen von nen mit glattem Boden. Raue Topf- und Kochgeschirr darauf, dass der Ge- Pfannenböden verkratzen die Glaskera- schirrboden sauber, fettfrei und trocken... -
Seite 19: Schutz Vor Verbrennungen Und Verbrühungen
Sicherheitshinweise und Warnungen Schutz vor Verbrennungen Decken Sie das Gerät nie mit einem Tuch oder einer Herdschutzfolie ab. Bei und Verbrühungen versehentlichem Einschalten besteht Das Gerät wird bei Betrieb heiß und Brandgefahr. bleibt es auch noch einige Zeit nach Entzündet sich heißes Fett oder Öl, dem Ausschalten. -
Seite 20: Schutz Vor Weiteren Gefahren
Sicherheitshinweise und Warnungen Bei einem Gerätedefekt Schutz vor weiteren Gefahren Sollten Sie einen Defekt des Gerätes Achten Sie beim Benutzen einer feststellen, schalten Sie zuerst das Ge- Steckdose in Gerätenähe darauf, dass rät und anschließend auch die Siche- die Netzanschlussleitung des jeweili- rung aus. -
Seite 21: Entsorgung Der Transportverpackung
Aktiver Umweltschutz Entsorgung der Transportver- Entsorgung des Altgerätes packung Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Mate- Die Verpackung schützt das Gerät vor rialien. Sie enthalten aber auch schädli- Transportschäden. Die Verpackungs- che Stoffe, die für ihre Funktion und Si- materialien sind nach umweltverträgli- cherheit notwendig waren. -
Seite 22: Vor Dem Ersten Benutzen
Vor dem ersten Benutzen Inbetriebnahme Kleben Sie das Typenschild, das sich bei den Unterlagen Ihres Gerätes befin- Nur bei Facettenkochfeldern (mit ge- det, an die dafür vorgesehene Stelle im schliffenem Glasrand): Kapitel "Typenschild". In den ersten Tagen nach dem Ein- bau kann noch ein kleiner Spalt zwi- Erste Reinigung schen Kochfeld und Arbeitsplatte... -
Seite 23: Abgleich Der Sensorfelder
Vor dem ersten Benutzen Abgleich der Sensorfelder Manueller Abgleich ^ Sorgen Sie zunächst dafür, dass kein Automatischer Abgleich direktes Licht (Sonnen- oder künstli- Damit stets eine einwandfreie Funk- ches Licht) auf das Kochfeld fällt. Au- tionsweise der Sensorfelder gewährleis- ßerdem darf die Umgebung des tet ist, werden die zugehörigen Senso- Kochfeldes weder zu dunkel sein noch sollten wechselnde Lichtverhält-... -
Seite 24: Funktionsweise Der Kochzonen
Funktionsweise der Kochzonen Einkreis-Kochzonen sind mit einem Einkreis-Kochzone Heizband ausgestattet, Zwei- kreis-Kochzonen und Bräterzonen mit zwei Heizbändern. Abhängig vom Mo- dell können die Heizbänder durch ei- nen Ring getrennt sein. Jede Kochzone hat einen Überhit- zungsschutz (Innentemperaturbegren- zer), der das Überhitzen der Glaskera- mikscheibe verhindert (siehe Kapitel a Überhitzungsschutz "Überhitzungsschutz"). -
Seite 25: Bedienung
Bedienung Sensorfelder Einschalten Das Bedienfeld Ihres Glaskeramik- Sie müssen erst das Kochfeld und Kochfeldes ist mit elektronischen Sen- dann die gewünschte Kochzone ein- sorfeldern ausgestattet. Diese reagie- schalten. ren auf Fingerkontakt. Lassen Sie das Gerät während des Sie bedienen die Kochzonen, indem Sie mit dem Finger die entsprechenden Betriebes nicht unbeaufsichtigt! Sensorfelder berühren. -
Seite 26: Einstellbereiche
Bedienung Einstellbereiche Garvorgang Einstellbereich* werkseitig erweitert** (9 Leistungs- (17 Leistungsstu- stufen) fen) Schmelzen von Butter, Schokolade etc. 1 - 2 1 - 2. Auflösen von Gelatine Zubereitung von Joghurt Abschlagen von Soßen nur aus Eigelb und Butter 1 - 3 1 - 3. -
Seite 27: Ankochautomatik
Bedienung Ankochautomatik Bei erweitertem Umfang der Leis- tungsstufen (siehe Kapitel "Program- Bei aktivierter Ankochautomatik heizt mierung") blinkt A im Wechsel mit der die Kochzone automatisch mit höchster Fortkochstufe bis die Ankochzeit endet. Leistung an (Ankochstoß) und schaltet dann auf die eingestellte Leistungsstufe Fortkochstufe* Ankochzeit = Fortkochstufe zurück. -
Seite 28: Zuschalten Des Zweiten Heizkreises
Bedienung Zuschalten des zweiten Der zugeschaltete zweite Heizkreis wird durch das Leuchten der zugehörigen Heizkreises Kontrollleuchte angezeigt. Bei Verwendung von größerem Koch- Sie schalten den zweiten Heizkreis aus, geschirr können Sie den zweiten Heiz- indem Sie erneut das Schaltfeld n be- kreis einer Zweikreis-Kochzone bzw. -
Seite 29: Ausschalten Und Restwärmeanzeige
Bedienung Ausschalten und Die Balken der Restwärmeanzeige erlö- schen nacheinander mit zunehmender Restwärmeanzeige Abkühlung der Kochzonen. Der letzte Balken erlischt erst dann, wenn die So schalten Sie eine Kochzone aus: Kochzonen ohne Gefahr berührt wer- ^ Berühren Sie gleichzeitig die Schalt- den können. -
Seite 30: Kochgeschirr
Bedienung Kochgeschirr – Heben Sie das Kochgeschirr zum Versetzen an. So vermeiden Sie – Für das Glaskeramik-Kochfeld ist je- Schlieren durch Abrieb und Kratzer. des Topf- und Pfannenmaterial ge- eignet. – Achten Sie darauf, dass der Topf- bzw. Pfannenboden mit der Größe –... -
Seite 31: Tipps Zum Energiesparen
Bedienung Tipps zum Energiesparen – Garen Sie mit wenig Wasser und schalten Sie nach dem Ankochen – Garen Sie nach Möglichkeit nur in bzw. Anbraten rechtzeitig auf eine geschlossenen Töpfen oder Pfan- niedrigere Leistungsstufe zurück. nen. So wird verhindert, dass Wärme unnötig entweicht. -
Seite 32: Sicherheitseinrichtungen
Sicherheitseinrichtungen Verriegelung So aktivieren Sie die Verriegelung: ^ Berühren Sie das Sensorfeld für die Damit Kochfeld und Kochzonen nicht Verriegelung $ so lange, bis die zu- unbeabsichtigt eingeschaltet oder Ein- stellungen geändert werden können, ist gehörige Kontrollleuchte erscheint. Ihr Gerät mit einer Verriegelung ausge- Nach kurzer Zeit erlischt die Kontroll- stattet. -
Seite 33: Stop And Go
Sicherheitseinrichtungen Stop and Go So deaktivieren Sie Stop and Go: ^ Berühren Sie das Sensorfeld $ so Ihr Gerät ist mit einer Funktion ausge- stattet, die bei Aktivierung die Leis- lange, bis die Kontrollleuchte erlischt. tungsstufe aller eingeschalteten Koch- Die Kochzonen arbeiten mit der zuletzt zonen auf 1 reduziert. -
Seite 34: Sicherheitsabschaltung
Sicherheitseinrichtungen Sicherheitsabschaltung Bei Bedecken der Sensorfelder Ihr Kochfeld schaltet sich automatisch Bei zu langer Betriebsdauer ab, wenn ein oder mehrere Sensorfel- der länger als ca. 10 Sekunden be- Ihr Kochfeld ist mit einer Sicherheitsab- schaltung ausgestattet für den Fall, deckt bleiben, z. B. durch Fingerkon- dass es nach dem Benutzen nicht aus- takt, überkochendes Gargut oder abge- legte Gegenstände. -
Seite 35: Überhitzungsschutz
Sicherheitseinrichtungen Überhitzungsschutz Zum Auslösen des Überhitzungsschut- zes kann es kommen, wenn Jede Kochzone ist mit einem Überhit- zungsschutz (Innentemperaturbegren- – die Kochzone ohne aufgesetztes zer) ausgestattet. Dieser schaltet die Kochgeschirr eingeschaltet ist. Beheizung der Kochzone automatisch – Kochgeschirr ohne Inhalt erhitzt wird. aus, bevor sich die Glaskeramikschei- be überhitzt. -
Seite 36: Timer
Timer Das Kochfeld ist mit einem Timer ausgestattet, der als Kurzzeitwecker oder zum Automatischen Abschalten einer einzigen, aber beliebigen Kochzone verwendet werden kann. Beide Funktionen können gleichzeitig genutzt werden. Einstellprinzip Berühren von m Einschalten mit - von 99 bis 00 Minuten Einstellen mit + von 00 bis 99 Minuten Berühren von m... -
Seite 37: Kochzone Automatisch Abschalten
Timer Kochzone automatisch Die eingestellte Zeit läuft minutenweise ab. Sie können die noch verbleibende abschalten Zeit in der Zeitanzeige ablesen und je- Die Benutzung des Automatischen Ab- derzeit mit - oder + ändern. Auch die schaltens ist nur möglich, wenn bei der Leistungsstufe der Kochzone können gewünschten Kochzone eine Leis- Sie jederzeit ändern. -
Seite 38: Wechseln Zwischen Den Funktionen
Timer Wechseln zwischen den Timer-Startwert Funktionen Der Timer ist werkseitig so eingestellt, dass beim Berühren der Schaltfelder + Falls der Timer bereits mit einer Funkti- oder - mit 01 bzw. 99 gestartet wird. on benutzt wird und Sie auch die zweite Funktion nutzen möchten, müssen Sie Sie können die Einstellung so ändern, zunächst das Schaltfeld m berühren. -
Seite 39: Reinigung Und Pflege
Reinigung und Pflege Reinigen Sie das Gerät nach jedem Be- Verwenden Sie zum Reinigen kei- nutzen. Lassen Sie dazu das Kochfeld nesfalls einen Dampfreiniger. Der ausreichend abkühlen. Dampf kann an spannungsführende Entfernen Sie alle groben Verschmut- Teile gelangen und einen Kurz- zungen mit einem feuchten Tuch, fest schluss auslösen. - Seite 40 Reinigung und Pflege Flecken durch Kalkrückstände, Wasser Bei Geräten mit Aluminiumrahmen und Aluminiumrückstände (metallisch (siehe Typenschild) ist der Rahmen schimmernde Flecken) lassen sich mit kratz-, alkali- und säureempfindlich. dem Glaskeramik-Reinigungsmittel ent- Gehen Sie daher beim Reinigen mög- fernen. lichst schonend vor. Verwenden Sie keinesfalls Edelstahl-Reinigungsmittel Gelangen Zucker, Kunststoff oder oder Kalk lösende Reinigungsmittel.
-
Seite 41: Programmierung
Programmierung Sie können die Programmierung Ihres Um die neuen Einstellungen zu spei- Gerätes ändern (siehe Tabelle). chern, berühren Sie das EIN-/AUS-Schaltfeld s des Kochfeldes so lange, bis die Anzeigen erloschen So gehen Sie vor: sind. ^ Berühren Sie bei ausgeschaltetem Möchten Sie die Änderungen nicht Kochfeld gleichzeitig das speichern, berühren Sie das Schaltfeld... - Seite 42 Programmierung Programm* Status** Einstellung Demonstrationsmodus Demonstrationsmodus ein und werkseitige Ein- Demonstrationsmodus aus stellung Wiederherstellung der werk- seitigen Einstellungen Quittierungston bei Sensorbetätigung Signalton des Timers Dauerton 10 Sekunden Dauerton 4 Minuten Ein-Finger-Verriegelung über $ Verriegelung Drei-Finger-Verriegelung über $ und + der beiden rechten Kochzo- Stop and Go 0.
- Seite 43 Programmierung Programm* Status** Einstellung H als Restwärmeanzeige Restwärmeanzeige # als Restwärmeanzeige Timer-Startwert 01 bzw. 99 zuletzt eingestellte Zeit (sie- he Kapitel "Timer-Startwert") Timer-Funktionen Nur Kurzzeitweckerfunktion Nur Abschaltfunktion Kurzzeitwecker- und Ab- schaltfunktion Umfang der Leistungsstufen 9 Leistungsstufen (1, 2, 3 ... bis 9) 17 Leistungsstufen (1, 1., 2, 2., 3 ...
-
Seite 44: Was Tun, Wenn
Was tun, wenn ...? ... das Kochfeld sich einschalten Reparaturen an Elektrogeräten dür- lässt und Einstellungen vorgenom- fen nur von einer Elektrofachkraft men werden können, die Kochzonen durchgeführt werden. Durch un- aber nicht heizen? sachgemäße Reparaturen können Prüfen Sie, ob sich das Gerät im De- erhebliche Gefahren für den Benut- monstrationsmodus befindet (siehe Ka- zer entstehen. - Seite 45 Was tun, wenn ...? ... bei eingeschalteter Ankochauto- ... die Sensorschaltfelder über- oder matik der Inhalt des Kochgeschirrs unempfindlich reagieren bzw. bei nicht zum Kochen kommt? ausgeschaltetem Kochfeld die Kon- trollleuchte für die Veriegelung und Dies kann daran liegen, dass Zahlen in der Kochzonenanzeige –...
-
Seite 46: Kochleistung Prüfen
Kochleistung prüfen ^ Stellen Sie Durchmesser und Leis- Sie können die Kochleistung einer Kochzone prüfen. Dazu wird in einem tung der zu prüfenden Kochzone fest Topf eine bestimmte Menge Wasser (siehe Kapitel "Kochzonendaten"). zum Kochen gebracht und die dazu ^ Füllen Sie den Topf mit der in der Ta- benötigte Zeit gemessen. - Seite 47 Kochleistung prüfen C Kochzone Leistung bei 230 V Wassermenge Zeit* in in cm in Watt in Ltr Minuten 10,0 11,0 12,0 700 / 750 13,0 14,5 1000 / 1100 14,5 1200 14,5 1350 17,0 1500 18,0 1250 11,0 18,0 1700 / 1800 21,0 2000 10,5...
-
Seite 48: Nachkaufbares Zubehör
Nachkaufbares Zubehör Das Miele-Sortiment enhält auf Ihr Gerät abgestimmte Reini- gungsmittel. Glaskeramik- und Edelstahlreiniger 250 ml Entfernt stärkere Verschmutzungen, Kalkflecken und Alumini- umrückstände Allzweck-Microfasertuch Entfernt Fingerabdrücke und leichte Verschmutzungen Sie können diese Produkte im Internet bestellen. Sie erhalten Sie auch über den Miele-Kundendienst (siehe... -
Seite 49: Einbau
Einbau Sicherheitshinweise zum Der Einbau der Kochfelder über Käl- tegeräten, Geschirrspülern sowie Einbau Wasch- und Trockengeräten ist nicht zulässig. Um Schäden am Gerät zu vermei- den, darf dieses erst nach der Mon- Es muss sichergestellt werden, dass tage der Oberschränke und der die Netzanschlussleitung des Kochfel- Dunstabzugshaube eingebaut wer- des nach dem Einbau nicht mit dem... - Seite 50 Einbau Sicherheitsabstand oben Wenn für verschiedene Geräte unter- halb einer Dunstabzugshaube, z. B. Wokbrenner und Elektrokochfeld, unter- schiedliche Sicherheitsabstände in der Gebrauchs- und Montageanweisung angegeben sind, wählen Sie den grö- ßeren von beiden. Zwischen dem Gerät und einer ober- halb angebrachten Dunstabzugshaube muss der vom Haubenhersteller ange- gebene Sicherheitsabstand eingehalten werden.
- Seite 51 Einbau Sicherheitsabstände seitlich Beim Einbau eines Kochfeldes dürfen sich an einer Seite und an der Rücksei- te beliebig hohe Schrank- oder Raum- wände befinden, an der anderen Seite darf kein Möbelstück oder Gerät höher als das Kochfeld sein (siehe Abbildun- gen).
- Seite 52 Einbau Sicherheitsabstand zu Nischenverkleidung Wird eine Nischenverkleidung angebracht, muss ein Mindestabstand zwischen Arbeitsplattenausschnitt und Verkleidung eingehalten werden, da hohe Tempera- turen Materialien verändern oder zerstören können. Bei einer Verkleidung aus brennbarem Material (z. B. Holz) muss der Mindestab- stand e zwischen Arbeitsplattenausschnitt und Nischenverkleidung 50 mm betra- gen.
-
Seite 53: Rahmen- / Facettenkochfelder
Einbau Rahmen- / Facettenkochfelder Einbaumaße KM 530 / KM 544 / KM 545 (Rahmenkochfelder) a Klemmfedern b Einbau-Höhen c vorn d Netzanschlusskasten mit Netzanschlussleitung, L = 1440 mm e Kabelbaum, L = 1550 mm... - Seite 54 Einbau Einbaumaße KM 537 / KM 551 (Rahmenkochfelder) a Klemmfedern b Einbau-Höhe c Einbau-Höhe Netzanschlusskasten d vorn...
- Seite 55 Einbau Einbaumaße KM 540 / KM 541 / KM 542 / KM 543 (Rahmenkochfelder) a Klemmfedern b Einbau-Höhen c vorn d Netzanschlusskasten mit Netzanschlussleitung, L = 1440 mm e Kabelbaum, L = 1550 mm...
- Seite 56 Einbau Einbaumaße KM 547 (Rahmenkochfeld) a Klemmfedern b Einbau-Höhen c vorn d Netzanschlusskasten mit Netzanschlussleitung, L = 1440 mm e Kabelbaum, L = 1550 mm...
- Seite 57 Einbau Einbaumaße KM 548 (Facettenkochfeld) a Klemmfedern b Einbau-Höhen c vorn d Netzanschlusskasten mit Netzanschlussleitung, L = 1440 mm e Kabelbaum, L = 1550 mm f Sicherungsbleche...
- Seite 58 Einbau Einbaumaße KM 550 (Rahmenkochfeld) a Klemmfedern b Einbau-Höhe c Einbau-Höhe Netzanschlusskasten d vorn...
- Seite 59 Einbau Einbaumaße KM 553 (Facettenkochfeld) a Klemmfedern b Einbau-Höhe c Einbau-Höhe Netzanschlusskasten d vorn e Sicherungsbleche...
- Seite 60 Einbau Arbeitsplatte vorbereiten Rahmenkochfelder: ^ Erstellen Sie den Arbeitsplattenaus- Wird beim Einbau festgestellt, dass schnitt gemäß des Maßbildes. die Dichtung des Rahmens an den Beachten Sie den Mindestabstand Ecken nicht richtig auf der Arbeits- von 50 mm zur Rückwand sowie platte aufliegt, können die Eckenra- rechts oder links (bei KM 543/547 dien, ß...
- Seite 61 Einbau Klemmfedern und Sicherungsbleche Arbeitsplatte aus Holz befestigen ^ Die mitgelieferten Klemmfedern a und Sicherungsbleche e (nur bei Fa- cettenkochfeldern) an den gekenn- zeichneten Stellen (siehe Kapitel "Ein- baumaße") am oberen Rand des Aus- schnittes an- bzw. auflegen und mit den mitgelieferten Schrauben 3,5 x 25 mm befestigen.
- Seite 62 Einbau Arbeitsplatte aus Naturstein ^ Die seitlichen Ränder und den unte- ^ Die Klemmfedern a und Sicherungs- bleche e (nur bei Facettenkochfel- ren Rand der Klemmfedern mit Sili- kon g verkleben. dern) mit starkem, doppelseitigem Klebeband f positionieren und be- Die Schrauben werden für Arbeitsplat- festigen.
- Seite 63 Einbau Kochfeld einsetzen Arbeitsplatte aus Holz ^ Führen Sie die Anschlussleitung des Kochfeldes durch den Arbeitsplatten- ausschnitt nach unten. ^ Legen Sie das Kochfeld lose auf die Klemmfedern a auf. ^ Drücken Sie mit beiden Händen das Kochfeld gleichmäßig am Rand nach unten, bis es deutlich merkbar ein- rastet.
- Seite 64 Einbau Netzanschlusskasten Der Anschlusskasten kann wie folgt po- sitioniert werden: – lose im Unterschrank unterhalb des Kochfeldes. – an einer Seitenwand im Unterschrank unterhalb des Kochfeldes. – an der Wand hinter dem Unter- schrank. – in einem Nebenschrank. Ein Mindestabstand von 150 mm ist zwischen Anschlusskasten und Kochfeld sowie einer Wärmequelle, z.
-
Seite 65: Dichtung
Einbau Dichtung Geflieste Arbeitsfläche Die Fugen a und der schraffierte Be- reich unter der Auflagefläche des Verwenden Sie kein Fugendichtungs- Kochfeldes müssen glatt und eben mittel, außer es wird ausdrücklich ge- sein, damit das Kochfeld gleichmäßig fordert. Das Dichtungsband unter dem aufliegt und das Dichtungsband unter Rand des Geräteoberteils gewährleistet dem Rand des Geräteoberteils eine... -
Seite 66: Flächenbündige Kochfelder
Einbau Flächenbündige Kochfelder Einbaumaße KM 552 Ausschnittmaße der Naturstein-Arbeitsplatte Bitte beachten Sie unbedingt die Detailzeichnungen! - Seite 67 Einbau Das Kochfeld wird b Einbau-Höhe – in eine entsprechend ausgefräste Naturstein-Arbeitsplatte direkt einge- c Einbau-Höhe Netzanschlusskasten setzt. d vorn – im Ausschnitt von Massivholz / ge- fliesten Arbeitsplatten mit Holzleisten befestigt. Diese Leisten müssen Das flächenbündige Kochfeld ist für bauseitig zur Verfügung gestellt wer- den Einbau in Naturstein (Granit, den und gehören nicht zum Liefer-...
- Seite 68 Einbau ^ Erstellen Sie den Arbeitsplattenaus- Arbeitsplattenausschnitt erstellen schnitt gemäß der Abbildungen. und Kochfeld einsetzen ^ Führen Sie die Anschlussleitung des Arbeitsplatte aus Naturstein Kochfeldes durch den Ausschnitt nach unten. ^ Setzen Sie das Kochfeld f in den Ausschnitt und zentrieren Sie es. ^ Schließen Sie das Kochfeld an.
- Seite 69 Einbau ^ Erstellen Sie den Arbeitsplattenaus- Massivholz / geflieste Arbeitsplatte schnitt gemäß der Abbildungen. ^ Befestigen Sie die Holzleisten a 7 mm unter der Oberkante der Ar- beitsplatte (siehe Abbildung). ^ Führen Sie die Anschlussleitung des Kochfeldes durch den Ausschnitt nach unten.
-
Seite 70: Elektroanschluss
Einbau Elektroanschluss Gesamtleistung Mit dem Anschluss des Gerätes an das siehe Typenschild Elektronetz und zum Wechseln der An- schlussleitung beauftragen Sie bitte Anschluss und Absicherung eine Elektrofachkraft, die die landesüb- Die erforderlichen Anschlussdaten fin- lichen Vorschriften und die Zusatzvor- den Sie auf dem Typenschild. schriften der örtlichen Elektroversor- Diese Angaben müssen mit denen des gungsunternehmen genau kennt und... -
Seite 71: Anschlussleitung
Einbau Anschlussleitung Trenneinrichtungen Das Gerät muss durch Trenneinrich- Das Gerät muss mit einer Anschlusslei- tungen allpolig vom Netz abgeschaltet tung vom Leitungstyp H 05 VV-F oder werden können! (Im abgeschalteten H 05 RR-F mit geeignetem Querschnitt Zustand muss ein Kontaktabstand von entsprechend dem Anschlussschema mindestens 3 mm vorhanden sein!) Die angeschlossen werden. -
Seite 72: Anschlussschema
Einbau Anschlussschema... -
Seite 73: Kundendienst, Typenschild
Kundendienst, Typenschild Bei Störungen, die Sie nicht selbst beheben können, benachrichtigen Sie bitte: – Ihren Miele Fachhändler oder – den Miele Werkkundendienst. Die Telefonnummer des Werkkundendienstes finden Sie auf der Rückseite die- ser Gebrauchsanweisung. Der Kundendienst benötigt die Modellbezeichnung und Fabrikationsnummer Ihres Gerätes. - Seite 76 Änderungen vorbehalten / 3609 M.-Nr. 05 916 321 / 12...
