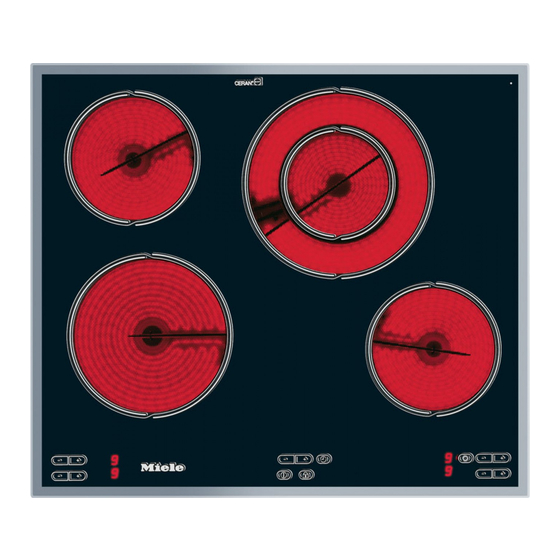

- Seite 1 Gebrauchs- und Montageanweisung Glaskeramik-Kochfelder KM 544 / KM 545 KM 548 / KM 551 KM 552 / KM 553 Lesen Sie unbedingt die Ge- brauchsanweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät.
-
Seite 2: Inhaltsverzeichnis
KM 544........ - Seite 3 Inhalt Timer ............29 Einstellprinzip.
-
Seite 4: Gerätebeschreibung
Gerätebeschreibung KM 544 Kochzonen: Kontrollleuchte für: abcd Einkreis-Kochzonen i Verriegelung Sensorschaltfelder für: e Kochzonensteuerung f Timer (siehe Kapitel "Timersteuerung und -anzeige") g Verriegelung h EIN/AUS des Kochfeldes... -
Seite 5: Km 545
Gerätebeschreibung KM 545 Kochzonen: Kontrollleuchten für: abd Einkreis-Kochzonen i Verriegelung Zweikreis-Kochzone k Zuschaltung des zweiten Heizkreises Sensorschaltfelder für: e Kochzonensteuerung f Timer (siehe Kapitel "Timersteuerung und -anzeige") g Verriegelung h EIN/AUS des Kochfeldes j Zuschaltung des zweiten Heizkreises... -
Seite 6: Km 548
Gerätebeschreibung KM 548 Kochzonen: Kontrollleuchten für: ac Zweikreis-Kochzonen i Verriegelung bd Einkreis-Kochzonen k Zuschaltung des zweiten Heizkreises Sensorschaltfelder für: e Kochzonensteuerung f Timer (siehe Kapitel "Timersteuerung und -anzeige") g Verriegelung h EIN/AUS des Kochfeldes j Zuschaltung des zweiten Heizkreises... -
Seite 7: Km 551 / Km 552 / Km 553
Gerätebeschreibung KM 551 / KM 552 / KM 553 Kochzonen: Kontrollleuchten für: Zweikreis-Kochzone i Verriegelung bd Einkreis-Kochzonen k Zuschaltung des zweiten Heizkreises Bräterzone Sensorschaltfelder für: e Kochzonensteuerung f Timer (siehe Kapitel "Timersteuerung und -anzeige") g Verriegelung h EIN/AUS des Kochfeldes j Zuschaltung des zweiten Heizkreises... -
Seite 8: Kochzonensteuerung Und -Anzeige
Gerätebeschreibung Kochzonensteuerung und -anzeige l Anzeige: = Betriebsbereitschaft der Kochzone 1 bis 9 = Leistungsstufe (bei eingeschaltetem Kochfeld) 1 bis 15 = Fehlermeldung (bei ausgeschaltetem Kochfeld, siehe Kapitel "Automatischer Abgleich der Sensorschaltfelder") = Restwärme = Fehler (siehe Kapitel "Sicherheitsabschaltung") = Ankochautomatik bei erweitertem Umfang der Leistungsstufen P0 usw. -
Seite 9: Kochzonendaten
Gerätebeschreibung Kochzonendaten Koch- KM 544 KM 545 zone C in cm C in cm Leistung Leistung in Watt in Watt 18,0 1800 18,0 1800 14,5 1100 14,5 1100 21,0 2200 12,0 / 21,0 900 / 2200 14,5 1100 14,5 1100... -
Seite 10: Sicherheitshinweise Und Warnungen
Sicherheitshinweise und Warnungen Technische Sicherheit Öffnen Sie auf keinen Fall das Ge- häuse des Gerätes. Das Gerät darf nur von einer Elek- Eventuelles Berühren spannungsfüh- trofachperson eingebaut und an- render Teile sowie Verändern des elek- geschlossen werden. Beauftragen Sie trischen und mechanischen Aufbaus bitte eine Elektrofachperson, die die gefährden Sie und führen möglicher- landesüblichen Vorschriften und die Zu-... -
Seite 11: Sachgemässer Gebrauch
Sicherheitshinweise und Warnungen Sachgemässer Gebrauch Verwenden Sie das Gerät nicht zum Heizen von Räumen. Durch Lesen Sie vor dem ersten Benut- die hohen Temperaturen können leicht zen aufmerksam die Gebrauchsan- entzündliche Gegenstände in der Nähe weisung. Dadurch schützen Sie sich zu brennen beginnen. -
Seite 12: Kinder Im Haushalt
Sicherheitshinweise und Warnungen Kinder im Haushalt Achten Sie darauf, dass Kinder nicht die Möglichkeit haben, heisse Nutzen Sie die Verriegelung, damit Töpfe und Pfannen herunterzuziehen. Kinder das Gerät nicht unbeauf- Es besteht Verletzungs- und Verbren- sichtigt einschalten oder Einstellungen nungsgefahr! Ein spezielles Kinder- ändern können. -
Seite 13: Schutz Des Gerätes Vor Beschädigungen
Sicherheitshinweise und Warnungen Schutz des Gerätes vor Be- Um das Einbrennen von Rückstän- den zu vermeiden, entfernen Sie schädigungen Verschmutzungen so schnell wie mög- Achten Sie darauf, dass keine Ge- lich und achten Sie beim Aufsetzen von genstände oder Kochgeschirre auf Kochgeschirr darauf, dass der Ge- die Glaskeramikfläche fallen. -
Seite 14: Schutz Vor Verletzungen Und Verbrennungen
Sicherheitshinweise und Warnungen Schutz vor Verletzungen und Decken Sie das Gerät nie mit ei- nem Tuch oder einer Herdschutzfo- Verbrennungen lie ab. Bei versehentlichem Einschalten Das Gerät wird bei Betrieb heiss besteht Brandgefahr. und bleibt es auch noch einige Zeit Lassen Sie das Gerät bei Arbeiten nach dem Ausschalten. -
Seite 15: Bei Einem Gerätedefekt
Sicherheitshinweise und Warnungen Bei einem Gerätedefekt Schutz vor weiteren Gefahren Sollten Sie einen Defekt des Gerä- Achten Sie beim Benutzen einer tes feststellen, schalten Sie zuerst Steckdose in Gerätenähe darauf, das Gerät und anschliessend auch die dass die Netzanschlussleitung des je- Sicherungen aus. -
Seite 16: Aktiver Umweltschutz
Aktiver Umweltschutz Entsorgung der Verpackung Entsorgung von Altgeräten Die Verpackung ist nötig, da sie das Elektrische und elektronische Altgeräte Gerät vor Transportschäden schützt. Ihr enthalten vielfach noch wertvolle Mate- Händler nimmt die Verpackung im All- rialien. Sie enthalten aber auch schädli- gemeinen zurück. -
Seite 17: Vor Dem Ersten Benutzen
Vor dem ersten Benutzen Vorinformationen Erste Reinigung und erstes Aufheizen Ihr Gerät ist mit der Funktion "Program- mierung" ausgestattet. Mit dieser Funk- Vor dem ersten Benutzen sollten Sie Ihr tion können Sie das Gerät an Ihre ganz Gerät mit einem feuchten Tuch abwi- speziellen Nutzungsgewohnheiten an- schen und danach trockenreiben. -
Seite 18: Automatischer Abgleich Der Sensorschaltfelder
Vor dem ersten Benutzen Automatischer Abgleich der In diesem Fall können Sie den Abgleich manuell herbeiführen. Sensorschaltfelder Damit stets eine einwandfreie Funk- So gehen Sie vor: tionsweise der Sensorschaltfelder ge- ^ Sorgen Sie zunächst dafür, dass kein währleistet ist, werden die zugehörigen direktes Licht (Sonnen- oder künstli- Sensoren ches Licht) auf das Kochfeld fällt. -
Seite 19: Bedienung
Bedienung Sensorschaltfelder Einschalten Das Bedienungsfeld Ihres Glaskeramik- Sie müssen erst das Kochfeld und Kochfeldes ist mit elektronischen Sen- dann die gewünschte Kochzone ein- sorschaltfeldern ausgestattet. Diese schalten. reagieren auf Fingerkontakt. Sie bedienen die Kochzonen, indem So schalten Sie das Kochfeld ein: Sie mit dem Finger die entsprechenden ^ Berühren Sie das EIN-/AUS-Schalt- Sensorschaltfelder berühren. -
Seite 20: Einstellbereiche
Bedienung Einstellbereiche Garvorgang Einstellbereich* werkseitig erweitert** (9 Leistungs- (17 Leistungs- stufen) stufen) Schmelzen von Butter, Schokolade etc. 1 - 2 1 - 2. Auflösen von Gelatine Zubereitung von Joghurt Abschlagen von Saucen nur aus Eigelb und Butter 1 - 3 1 - 3. -
Seite 21: Ankochautomatik
Bedienung Ankochautomatik Bei erweitertem Umfang der Leis- tungsstufen (siehe Kapitel "Program- Bei aktivierter Ankochautomatik heizt mierung") blinkt A im Wechsel mit der die Kochzone automatisch mit höchster Fortkochstufe bis die Ankochzeit endet. Leistung an (Ankochstoss) und schaltet dann auf die eingestellte Leistungsstufe Fortkochstufe* Ankochzeit = Fortkochstufe zurück. -
Seite 22: Zuschalten Des Zweiten Heizkreises
Bedienung Zuschalten des zweiten Der zugeschaltete zweite Heizkreis wird durch das Leuchten der zugehörigen Heizkreises Kontrollleuchte angezeigt. Bei Verwendung von grösserem Koch- Sie schalten den zweiten Heizkreis aus, geschirr können Sie den zweiten Heiz- indem Sie erneut das Schaltfeld n be- kreis einer Zweikreis-Kochzone bzw. -
Seite 23: Ausschalten Und Restwärmeanzeige
Bedienung Ausschalten und Die Balken der Restwärmeanzeige erlö- schen nacheinander mit zunehmender Restwärmeanzeige Abkühlung der Kochzonen. Der letzte Balken erlischt erst dann, wenn die So schalten Sie eine Kochzone aus: Kochzonen ohne Gefahr berührt wer- ^ Berühren Sie gleichzeitig die Schalt- den können. -
Seite 24: Kochgeschirr Auswählen
Bedienung Kochgeschirr auswählen Tipps zum Energiesparen – Verwenden Sie Töpfe und Pfannen – Garen Sie nach Möglichkeit nur in mit einem stabilen Boden, der im kal- geschlossenen Töpfen oder Pfan- ten Zustand leicht nach innen ge- nen. So wird verhindert, dass Wärme wölbt ist. -
Seite 25: Sicherheitseinrichtungen
Sicherheitseinrichtungen Verriegelung So aktivieren Sie die Verriegelung: ^ Berühren Sie das Schaltfeld für die Damit Kochfeld und Kochzonen nicht Verriegelung $ so lange, bis die zu- unbeabsichtigt eingeschaltet oder Ein- stellungen geändert werden können, ist gehörige Kontrollleuchte erscheint. Ihr Gerät mit einer Verriegelung ausge- Nach kurzer Zeit erlischt die Kontroll- stattet. -
Seite 26: Stop And Go
Sicherheitseinrichtungen Stop and Go So deaktivieren Sie Stop and Go: ^ Berühren Sie das Schaltfeld $ so Ihr Gerät ist mit einer Funktion ausge- stattet, die bei Aktivierung die Leistung lange, bis die Kontrollleuchte erlischt. aller eingeschalteteten Kochzonen re- Die Kochzonen arbeiten mit der zuletzt duziert. -
Seite 27: Sicherheitsabschaltung
Sicherheitseinrichtungen Sicherheitsabschaltung Bei Bedecken der Sensorschaltfelder Ihr Kochfeld schaltet sich automatisch Bei zu langer Betriebsdauer ab, wenn ein oder mehrere Sensor- Ihr Kochfeld ist mit einer Sicherheitsab- schaltfelder länger als ca. 10 Sekunden schaltung ausgestattet für den Fall, bedeckt bleiben, z. B. durch Fingerkon- dass es nach dem Benutzen nicht aus- takt, überkochendes Gargut oder abge- legte Gegenstände. -
Seite 28: Überhitzungsschutz
Sicherheitseinrichtungen Überhitzungsschutz Zum Auslösen des Überhitzungsschut- zes kann es kommen, wenn Jede Kochzone ist mit einem Überhit- zungsschutz (Innentemperaturbegren- – die Kochzone ohne aufgesetztes zer) ausgestattet. Dieser schaltet die Kochgeschirr eingeschaltet ist. Beheizung der Kochzone automatisch – Kochgeschirr ohne Inhalt erhitzt wird. ab, bevor sich die Glaskeramikscheibe überhitzt. -
Seite 29: Timer
Timer Das Kochfeld ist mit einem Timer ausgestattet, der als Kurzzeitwecker oder zum Automatischen Abschalten einer einzigen, aber beliebigen Kochzone verwendet werden kann. Beide Funktionen können gleichzeitig genutzt werden. Einstellprinzip Berühren von m Einschalten mit - von 99 bis 00 Minuten Einstellen mit + von 00 bis 99 Minuten Berühren von m... -
Seite 30: Kochzone Automatisch Abschalten
Timer Kochzone automatisch Die eingestellte Zeit läuft minutenweise ab. Sie können die noch verbleibende abschalten Zeit in der Zeitanzeige ablesen und je- Die Benutzung des Automatischen Ab- derzeit mit - oder + ändern. Auch die schaltens ist nur möglich, wenn bei der Leistungsstufe der Kochzone können gewünschten Kochzone eine Leis- Sie jederzeit ändern. -
Seite 31: Wechseln Zwischen Den Funktionen
Timer Wechseln zwischen den Timer-Startwert Funktionen Der Timer ist werkseitig so eingestellt, dass beim Berühren der Schaltfelder + Falls der Timer bereits mit einer Funkti- oder - mit 00 gestartet wird. on benutzt wird und Sie auch die zweite Funktion nutzen möchten, müssen Sie Sie können die Einstellung so ändern, zunächst das Schaltfeld m berühren. -
Seite 32: Reinigung Und Pflege
Reinigung und Pflege Verwenden Sie keinesfalls einen Beachten Sie bei Verwendung von Dampfreiniger. Zum einen kann der speziellen Glaskeramikreinigungs- Dampf an spannungsführende Teile mitteln die Angaben des Herstellers. gelangen und einen Kurzschluss auslösen. Zum anderen kann der Wischen Sie sorgfältig alle Reste Dampfdruck zu dauerhaften Be- von speziellen Glaskeramikreini- schädigungen von Oberflächen und... - Seite 33 Reinigung und Pflege Reinigen Sie das Gerät regelmässig, Gelangen Zucker, Kunststoff oder am besten nach jedem Benutzen. Las- Alufolie auf das heisse Kochfeld, sen Sie dazu das Kochfeld ausreichend schalten Sie die betreffende Kochzone abkühlen. aus. Schaben Sie diese Stoffe sofort, also im heissen Zustand, mit einem Entfernen Sie alle groben Verschmut- Glasschaber gründlich von der Koch-...
-
Seite 34: Programmierung
Programmierung Sie können die Programmierung Ihres Um die neuen Einstellungen zu spei- Gerätes ändern (siehe Tabelle). chern, berühren Sie das EIN-/AUS-Schaltfeld s des Kochfeldes so lange, bis die Anzeigen erloschen So gehen Sie vor: sind. ^ Berühren Sie bei ausgeschaltetem Möchten Sie die Änderungen nicht Kochfeld gleichzeitig das speichern, berühren Sie das Schaltfeld... - Seite 35 Programmierung Programm* Status** Einstellung Demonstrationsmodus Demonstrationsmodus ein und werkseitige Ein- Demonstrationsmodus aus stellung Wiederherstellung der werk- seitigen Einstellungen Quittierungston bei Sensorbetätigung Signalton des Timers Dauerton 10 Sekunden Dauerton 4 Minuten Ein-Finger-Verriegelung über $ Verriegelung Drei-Finger-Verriegelung über $ und + der beiden rechten Kochzo- Stop and Go 0.
- Seite 36 Programmierung Programm* Status** Einstellung Restwärmeanzeige H als Restwärmeanzeige # als Restwärmeanzeige Timer-Startwert zuletzt eingestellte Zeit (siehe Kapitel "Timer-Start- wert") Timer-Funktionen Nur Kurzzeitweckerfunktion Nur Abschaltfunktion Kurzzeitwecker- und Ab- schaltfunktion Umfang der Leistungsstufen 9 Leistungsstufen (1, 2, 3 ... bis 9) 17 Leistungsstufen (1, 1., 2, 2., 3 ...
-
Seite 37: Was Tun, Wenn
Was tun, wenn ...? ... das Kochfeld sich einschalten Reparaturen an Elektrogeräten dür- lässt und Einstellungen vorgenom- fen nur von einer Elektrofachperson men werden können, die Kochzonen durchgeführt werden. Durch un- aber nicht heizen? sachgemässe Reparaturen können Prüfen Sie, ob sich das Gerät im De- erhebliche Gefahren für den Benut- monstrationsmodus befindet (siehe Ka- zer entstehen. - Seite 38 Was tun, wenn ...? ... eine oder mehrere Restwärmean- ... bei einer Kochzone der äussere zeigen blinken? Bereich der beheizten Fläche nach dem Einschalten schneller und stär- – Der Strom war während des Betrie- ker aufglüht als der innere Bereich? bes ausgefallen, das Kochfeld hat sich abgeschaltet.
-
Seite 39: Kundendienst, Typenschild
Kundendienst, Typenschild Bei Störungen, die Sie nicht selbst beheben können, benachrichtigen Sie bitte: – den Miele Werkkundendienst unter den folgenden Nummern: Ihre Service Zetrale Spreitenbach Telefon: 0 800 800 222 Fax: 056 / 417 29 04 Der Kundendienst benötigt die Modellbezeichnung und Fabrikationsnummer Ihres Gerätes. -
Seite 40: Einbau
Einbau Sicherheitshinweise zum Der Einbau der Kochfelder über Kältegeräten, Geschirrspülern so- Einbau wie Wasch- und Trockengeräten ist nicht zulässig. Um Schäden am Gerät zu vermei- den, darf dieses erst nach der Mon- Es muss sichergestellt werden, tage der Oberschränke und der dass die Netzanschlussleitung des Dunstabzugshaube eingebaut wer- Kochfeldes nach dem Einbau nicht mit... - Seite 41 Einbau Sicherheitsabstand oben Wenn für verschiedene Geräte unter- halb einer Dunstabzugshaube, z. B. Wokbrenner und Elektrokochfeld, unter- schiedliche Sicherheitsabstände in der Gebrauchs- und Montageanweisung angegeben sind, wählen Sie den grös- seren von beiden. Zwischen dem Gerät und einer ober- halb angebrachten Dunstabzugshaube muss der vom Hersteller angegebene Sicherheitsabstand eingehalten wer- den.
- Seite 42 Einbau Sicherheitsabstände seitlich Beim Einbau eines Kochfeldes dürfen sich an einer Seite und an der Rücksei- te beliebig hohe Schrank- oder Raum- wände befinden, an der anderen Seite darf kein Möbelstück oder Gerät höher als das Kochfeld sein (siehe Abbildun- gen).
-
Seite 43: Sicherheitsabstand Bei Nischenverkleidung
Einbau Sicherheitsabstand bei Nischenverkleidung Zwischen Nischenverkleidung und Ausschnitt in der Arbeitsplatte muss ein Min- destabstand von 50 mm eingehalten werden. Dieser Abstand ist nur erforderlich, wenn das Material der Nischenverkleidung aus Holz oder anderen brennbaren Materialien besteht. Bei nicht brennbaren Ma- terialien (Metall, keramische Fliesen oder ähnliches) kann dieses Mass um die Ma- terialstärke der Nischenverkleidung unterschritten werden. -
Seite 44: Rahmen- / Facettenkochfelder
Einbau Rahmen- / Facettenkochfelder Einbaumasse KM 544 / KM 545 (Rahmenkochfelder) a Klemmfedern b Einbau-Höhen c Vorne d Netzanschlusskasten mit Netzanschlussleitung, L = 1440 mm e Kabelbaum, L = 1550 mm... - Seite 45 Einbau Einbaumasse KM 551 (Rahmenkochfelder) a Klemmfedern b Einbau-Höhe c Vorne d Netzanschlusskasten mit Netzanschlussleitung, L = 1440 mm e Kabelbaum, L = 1550 mm...
- Seite 46 Einbau Einbaumasse KM 548 (Facettenkochfeld) a Klemmfedern b Einbau-Höhen c Vorne d Netzanschlusskasten mit Netzanschlussleitung, L = 1440 mm e Kabelbaum, L = 1550 mm f Sicherungsbleche...
- Seite 47 Einbau Einbaumasse KM 553 (Facettenkochfeld) a Klemmfedern b Einbau-Höhe c Vorne d Netzanschlusskasten mit Netzanschlussleitung, L = 1440 mm e Kabelbaum, L = 1550 mm f Sicherungsbleche...
- Seite 48 Einbau Arbeitsplatte vorbereiten Rahmenkochfelder: ^ Erstellen Sie den Arbeitsplattenaus- Wird beim Einbau festgestellt, dass schnitt gemäss des Massbildes. die Dichtung des Rahmens an den Beachten Sie den Mindestabstand Ecken nicht richtig auf der Arbeits- von 50 mm zur Rückwand sowie platte aufliegt, können die Eckenra- rechts oder links zu einer Seiten- dien, ß...
-
Seite 49: Befestigen Des Netzanschlusskastens
Einbau Befestigen des Der Netzanschlusskasten muss eine Netzanschlusskastens ausreichende Belüftung haben. Es dürfen keine anderen Wärme- quellen in der Nähe des Netzan- schlusskastens angebracht werden. b Kabelbaum ca. 1 550 mm lang. c Netzanschlusskasten d Netzleitung ca.1 440 mm lang, vormontiert Nur beim Einbau in den Nebenschrank... - Seite 50 Einbau Klemmfedern und Sicherungsbleche Arbeitsplatte aus Holz, Corian, befestigen Askilan etc. ^ Die mitgelieferten Klemmfedern a und Sicherungsbleche e (nur bei Fa- cettenkochfeldern) an den gekenn- zeichneten Stellen (siehe Kapitel "Ein- baumasse") am oberen Rand des Ausschnittes an- bzw. auflegen und mit den mitgelieferten Schrauben 3,5 x 25 mm befestigen.
- Seite 51 Einbau Arbeitsplatte aus Naturstein ^ Die seitlichen Ränder und den unte- ^ Die Klemmfedern a und Sicherungs- bleche e (nur bei Facettenkochfel- ren Rand der Klemmfedern mit Sili- kon g verkleben. dern) mit starkem, doppelseitigem Klebeband f positionieren und be- Die Schrauben werden für Arbeitsplat- festigen.
- Seite 52 Einbau Kochfeld einsetzen Arbeitsplatte aus Holz, Corian, Askilan etc. ^ Führen Sie die Anschlussleitung des Kochfeldes durch den Arbeitsplatten- ausschnitt nach unten. ^ Legen Sie das Kochfeld lose auf die Klemmfedern a auf. ^ Drücken Sie mit beiden Händen das Kochfeld gleichmässig am Rand nach unten, bis es deutlich merkbar einrastet.
-
Seite 53: Dichtung
Einbau Dichtung Verwenden Sie kein Fugendichtungs- mittel, ausser es wird ausdrücklich ge- fordert. Das Dichtungsband unter dem Rand des Geräteoberteils gewährleistet eine ausreichende Abdichtung zur Ar- beitsplatte. Auf keinen Fall darf Fugendich- tungsmittel zwischen den Rahmen des Geräteoberteils und die Arbeits- platte gelangen! Der Ausbau im Servicefall würde er- schwert, Rahmen/Arbeitsplatte... -
Seite 54: Flächenbündige Kochfelder
Einbau Flächenbündige Kochfelder Einbaumasse KM 552 b Einbau-Höhe c Vorne d Netzanschluss- kasten mit Netzan- schlussleitung, L = 1440 mm e Kabelbaum L = 1550 mm Ausschnittmasse der Naturstein-Ar- beitsplatte Bitte beachten Sie unbedingt die Detailzeichnungen! - Seite 55 Einbau Das Kochfeld wird – in eine entsprechend ausgefräste Das flächenbündige Kochfeld ist für Naturstein-Arbeitsplatte direkt einge- den Einbau in Naturstein (Granit, setzt. Marmor), geflieste Arbeitsplatten und Massivholz geeignet. Andere – im Ausschnitt von Massivholz / ge- Materialien, z. B. Corian und Askilan, fliesten Arbeitsplatten mit Holzleisten eignen sich nicht.
- Seite 56 Einbau ^ Erstellen Sie den Arbeitsplattenaus- Arbeitsplattenausschnitt erstellen schnitt gemäss der Abbildungen. und Kochfeld einsetzten ^ Führen Sie die Anschlussleitung des Arbeitsplatte aus Naturstein Kochfeldes durch den Ausschnitt nach unten. ^ Setzen Sie das Kochfeld f in den Ausschnitt und zentrieren Sie es. ^ Schliessen Sie das Kochfeld an.
- Seite 57 Einbau ^ Erstellen Sie den Arbeitsplattenaus- Massivholz / geflieste Arbeitsplatte schnitt gemäss der Abbildungen. ^ Befestigen Sie die Holzleisten a 7 mm unter der Oberkante der Ar- beitsplatte (siehe Abbildung). ^ Führen Sie die Anschlussleitung des Kochfeldes durch den Ausschnitt nach unten.
-
Seite 58: Befestigen Des Netzanschlusskastens
Einbau Befestigen des Der Netzanschlusskasten muss eine Netzanschlusskastens ausreichende Belüftung haben. Es dürfen keine anderen Wärme- quellen in der Nähe des Netzan- schlusskastens angebracht werden. b Kabelbaum ca. 1 550 mm lang. c Netzanschlusskasten d Netzleitung ca.1 440 mm lang, vormontiert Nur beim Einbau in den Nebenschrank... -
Seite 59: Elektroanschluss
Einbau Elektroanschluss Gesamtleistung Zum Anschluss des Gerätes an das siehe Typenschild Elektronetz und zum Wechseln der An- schlussleitung beauftragen Sie bitte Anschluss und Absicherung eine Elektrofachperson, die die landes- Die erforderlichen Anschlussdaten fin- üblichen Vorschriften und die Zusatz- den Sie auf dem Typenschild. vorschriften der örtlichen Elektroversor- Diese Angaben müssen mit denen des gungsunternehmen genau kennt und... - Seite 60 Einbau Trenneinrichtungen Das Gerät muss durch Trenneinrich- tungen allpolig vom Netz abgeschaltet werden können! (Im abgeschalteten Zustand muss ein Kontaktabstand von mindestens 3 mm vorhanden sein!) Die Trenneinrichtungen sind Überstrom- schutzorgane und Schutzschalter. Vom Netz trennen Soll der Stromkreis des Gerätes vom Netz getrennt werden, gehen Sie je nach Installation in der Verteilung wie folgt vor:...
-
Seite 61: Anschlussschema
Einbau Anschlussschema Anschlussleitung Wechsel der Anschlussleitung Das Gerät muss mit einer Anschlusslei- tung vom Leitungstyp H 05 VV-F oder Wird die Anschlussleitung ausgewech- H 05 RR-F mit geeignetem Querschnitt selt, berücksichtigen Sie bitte den Lei- entsprechend dem Anschlussschema tungsquerschnitt nach der jeweils ge- angeschlossen werden. - Seite 64 Änderungen vorbehalten / 4604 M.-Nr. 05 933 751 / 05 de / CH...
