- Seite 1 Gebrauchs- und Montageanweisung Glaskeramik-Kochfelder KM 500 KM 502 KM 503 KM 505 / KM 507 de - DE Lesen Sie unbedingt die Ge- brauchs- und Montageanweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät.
-
Seite 2: Inhaltsverzeichnis
KM 500........ - Seite 3 Inhalt Was tun, wenn ...? ..........32 Kochleistung prüfen .
-
Seite 4: Gerätebeschreibung

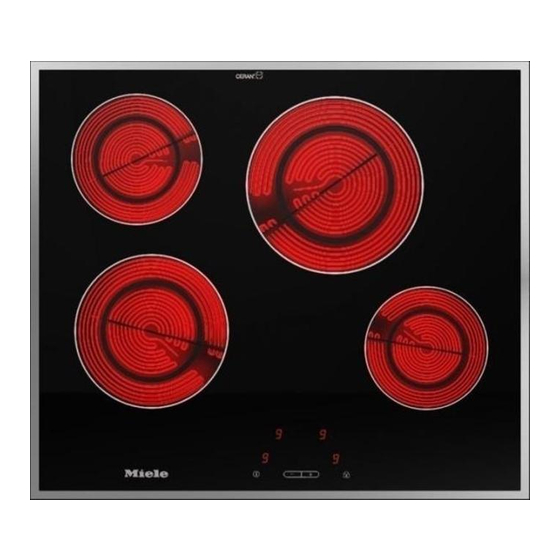

Gerätebeschreibung KM 500 Kochfeld Kochzonen: abcd Einkreis-Kochzonen Bedienfeld Bedienfeld f Kontrollleuchte für Verriegelung Sensorschaltfelder für: g Verriegelung h Leistungsstufe i EIN/AUS des Kochfeldes j EIN/AUS der Kochzonen... -
Seite 5: Km 502
Gerätebeschreibung KM 502 Kochfeld Kochzonen: abd Einkreis-Kochzonen Bräterzone Bedienfeld Bedienfeld f Kontrollleuchte für Zuschaltung Sensorschaltfelder für: g Zuschaltung des zweiten Heizkreises h Leistungsstufe und Verriegelung i EIN/AUS des Kochfeldes j EIN/AUS der Kochzonen... -
Seite 6: Km 503
Gerätebeschreibung KM 503 Kochfeld Kochzonen: Zweikreis-Kochzone bd Einkreis-Kochzonen Bräterzone Bedienfeld Bedienfeld f Kontrollleuchte für Zuschaltung Sensorschaltfelder für: g Zuschaltung des zweiten Heizkreises h Leistungsstufe und Verriegelung i EIN/AUS des Kochfeldes j EIN/AUS der Kochzonen... -
Seite 7: Km 505 / Km 507
Gerätebeschreibung KM 505 / KM 507 Kochfeld Kochzonen: Zweikreis-Kochzone bd Einkreis-Kochzonen Bräterzone Bedienfeld Bedienfeld f Kontrollleuchte für Zuschaltung Sensorschaltfelder für: g Zuschaltung des zweiten Heizkreises h Leistungsstufe und Verriegelung i EIN/AUS des Kochfeldes j EIN/AUS der Kochzonen... -
Seite 8: Kochzonenanzeige
Anzeige: = Betriebsbereitschaft der Kochzone 1 bis 9 = Leistungsstufe = Restwärme l Kontrollleuchte für Ankochautomatik Kochzonendaten Koch- KM 500 KM 502 KM 503 / KM 505 / KM 507 zone C in cm C in cm C in cm... -
Seite 9: Technische Sicherheit
Sicherheitshinweise und Warnungen Die elektrische Sicherheit des Gerä- Lesen Sie vor dem ersten Benutzen tes ist nur dann gewährleistet, wenn es aufmerksam die Gebrauchsanwei- an ein vorschriftsmäßig installiertes sung. Dadurch schützen Sie sich Schutzleitersystem angeschlossen selbst und vermeiden Schäden an wird. -
Seite 10: Sachgemäßer Gebrauch
Sicherheitshinweise und Warnungen Sachgemäßer Gebrauch Verwenden Sie das Gerät nicht zum Heizen von Räumen. Durch die hohen Benutzen Sie das Gerät nur im ein- Temperaturen können leicht entzündli- gebauten Zustand. Nur so ist sicherge- che Gegenstände in der Nähe zu bren- stellt, dass Sie nicht mit Strom führen- nen beginnen. -
Seite 11: Kinder Im Haushalt
Sicherheitshinweise und Warnungen Kinder im Haushalt Achten Sie darauf, dass Kinder nicht die Möglichkeit haben, heiße Töpfe und Nutzen Sie die Verriegelung, damit Pfannen herunterzuziehen. Drehen Sie Kinder das Gerät nicht unbeaufsichtigt Topf- und Pfannengriffe zur Seite über einschalten oder Einstellungen ändern die Arbeitsfläche, um Verbrennungs- können. -
Seite 12: Schutz Des Gerätes Vor Beschädigungen
Sicherheitshinweise und Warnungen Schutz des Gerätes vor Be- Um das Einbrennen von Rückstän- den zu vermeiden, entfernen Sie Ver- schädigungen schmutzungen so schnell wie möglich Verwenden Sie nur Töpfe und Pfan- und achten Sie beim Aufsetzen von nen mit glattem Boden. Raue Topf- und Kochgeschirr darauf, dass der Ge- Pfannenböden verkratzen die Glaskera- schirrboden sauber, fettfrei und trocken... -
Seite 13: Schutz Vor Verbrennungen Und Verbrühungen
Sicherheitshinweise und Warnungen Schutz vor Verbrennungen Decken Sie das Gerät nie mit einem Tuch oder einer Herdschutzfolie ab. Bei und Verbrühungen versehentlichem Einschalten besteht Das Gerät wird bei Betrieb heiß und Brandgefahr. bleibt es auch noch einige Zeit nach Entzündet sich heißes Fett oder Öl, dem Ausschalten. -
Seite 14: Schutz Vor Weiteren Gefahren
Sicherheitshinweise und Warnungen Bei einem Gerätedefekt Schutz vor weiteren Gefahren Sollten Sie einen Defekt des Gerätes Achten Sie beim Benutzen einer feststellen, schalten Sie zuerst das Ge- Steckdose in Gerätenähe darauf, dass rät und anschließend auch die Siche- die Netzanschlussleitung des jeweili- rung aus. -
Seite 15: Entsorgung Der Transportverpackung
Aktiver Umweltschutz Entsorgung der Transportver- Entsorgung des Altgerätes packung Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Mate- Die Verpackung schützt das Gerät vor rialien. Sie enthalten aber auch schädli- Transportschäden. Die Verpackungs- che Stoffe, die für ihre Funktion und Si- materialien sind nach umweltverträgli- cherheit notwendig waren. -
Seite 16: Vor Dem Ersten Benutzen
Vor dem ersten Benutzen Inbetriebnahme Kleben Sie das Typenschild, das sich bei den Unterlagen Ihres Gerätes befin- Nur bei Facettenkochfeldern (mit ge- det, an die dafür vorgesehene Stelle im schliffenem Glasrand): Kapitel "Typenschild". In den ersten Tagen nach dem Ein- bau kann noch ein kleiner Spalt zwi- Erste Reinigung schen Kochfeld und Arbeitsplatte... -
Seite 17: Funktionsweise Der Kochzonen
Funktionsweise der Kochzonen Einkreis-Kochzonen sind mit einem Einkreis-Kochzone Heizband ausgestattet, Zwei- kreis-Kochzonen und Bräterzonen mit zwei Heizbändern. Abhängig vom Mo- dell können die Heizbänder durch ei- nen Ring getrennt sein. Jede Kochzone hat einen Überhit- zungsschutz (Innentemperaturbegren- zer), der das Überhitzen der Glaskera- mikscheibe verhindert (siehe Kapitel a Überhitzungsschutz "Überhitzungsschutz"). -
Seite 18: Bedienung
Bedienung Sensorfelder Das Bedienfeld muss frei von Ver- Das Bedienfeld Ihres Glaskeramik- schmutzungen und abgelegten Ge- Kochfeldes ist mit elektronischen Sen- genständen bleiben. Die Schaltfel- sorfeldern ausgestattet. Diese reagie- der reagieren andernfalls nicht, oder ren auf Fingerkontakt. es kommt zu unbeabsichtigten Sie bedienen die Kochzonen, indem Schaltvorgängen, ggf. -
Seite 19: Einschalten
Bedienung Einschalten Falls Sie mit - beginnen, wählen Sie das Kochen mit Ankochautomatik (siehe Sie müssen erst das Kochfeld und Kapitel "Ankochautomatik"). Falls Sie dann die gewünschte Kochzone ein- mit + beginnen, wählen Sie das Kochen schalten. ohne Ankochautomatik. Lassen Sie das Gerät während des Die eingestellte Leistungsstufe blinkt für Betriebes nicht unbeaufsichtigt! wenige Sekunden und leuchtet dann... -
Seite 20: Einstellbereiche
Bedienung Einstellbereiche Garvorgang Einstellbereich* Schmelzen von Butter, Schokolade etc. 1 - 2 Auflösen von Gelatine Zubereitung von Joghurt Abschlagen von Soßen nur aus Eigelb und Butter 1 - 3 Erwärmen kleiner Mengen Flüssigkeit Warmhalten von Gerichten, die leicht ansetzen Quellen von Reis Erwärmen von flüssigen und halbfesten Gerichten 2 - 4 Abschlagen von Cremes und Soßen, z. -
Seite 21: Ankochautomatik
Bedienung Ankochautomatik So aktivieren Sie die Ankochautoma- tik: Bei aktivierter Ankochautomatik heizt ^ Solange eine 0 in der Anzeige der die Kochzone automatisch mit höchster Leistung an (Ankochstoß) und schaltet Kochzone blinkt, berühren Sie das dann auf die eingestellte Leistungsstufe Schaltfeld - so lange, bis die ge- = Fortkochstufe zurück. -
Seite 22: Zuschalten Des Zweiten Heizkreises
Bedienung Zuschalten des zweiten Sie schalten den zweiten Heizkreis aus, indem Sie erst den Bereich unterhalb Heizkreises der entsprechenden Kochzonenanzei- (Nur bei entsprechend ausgestatteten ge und dann das Schaltfeld zum Zu- Gerätemodellen) schalten des zweiten Heizkreises ? berühren oder die Anzeige der Kochzo- Bei Verwendung von größerem Koch- ne auf 0 zurückstellen. -
Seite 23: Ausschalten Und Restwärmeanzeige
Bedienung Ausschalten und Die Balken der Restwärmeanzeige erlö- schen nacheinander mit zunehmender Restwärmeanzeige Abkühlung der Kochzonen. Der letzte Balken erlischt erst dann, wenn die So schalten Sie eine Kochzone aus: Kochzonen ohne Gefahr berührt wer- ^ Berühren Sie 2-mal den Bereich un- den können. -
Seite 24: Kochgeschirr
Bedienung Kochgeschirr – Heben Sie das Kochgeschirr zum Versetzen an. So vermeiden Sie – Für das Glaskeramik-Kochfeld ist je- Schlieren durch Abrieb und Kratzer. des Topf- und Pfannenmaterial ge- eignet. – Achten Sie darauf, dass der Topf- bzw. Pfannenboden mit der Größe –... -
Seite 25: Tipps Zum Energiesparen
Bedienung Tipps zum Energiesparen – Garen Sie mit wenig Wasser und schalten Sie nach dem Ankochen – Garen Sie nach Möglichkeit nur in bzw. Anbraten rechtzeitig auf eine geschlossenen Töpfen oder Pfan- niedrigere Leistungsstufe zurück. nen. So wird verhindert, dass Wärme unnötig entweicht. -
Seite 26: Sicherheitseinrichtungen
Sicherheitseinrichtungen Verriegelung Kochfelder ohne Zuschaltung: Damit Kochfeld und Kochzonen nicht Sie aktivieren die Verriegelung, indem unbeabsichtigt eingeschaltet oder Ein- Sie das Schaltfeld für die Verriegelung $ so lange berühren, bis die zugehöri- stellungen geändert werden können, ist Ihr Gerät mit einer Verriegelung ausge- ge Kontrollleuchte erscheint. -
Seite 27: Sicherheitsabschaltung
Sicherheitseinrichtungen Sicherheitsabschaltung Bei Bedecken der Sensorfelder Bleiben ein oder mehrere Sensorfelder Bei zu langer Betriebsdauer länger als ca. 10 Sekunden bedeckt, z. Ihr Kochfeld ist mit einer Sicherheitsab- B. durch Fingerkontakt, überkochendes schaltung ausgestattet für den Fall, Gargut oder abgelegte Gegenstände, dass es nach dem Benutzen nicht aus- schaltet sich das Kochfeld automatisch ab. -
Seite 28: Überhitzungsschutz
Sicherheitseinrichtungen Überhitzungsschutz Zum Auslösen des Überhitzungsschut- zes kann es kommen, wenn Jede Kochzone ist mit einem Überhit- zungsschutz (Innentemperaturbegren- – die Kochzone ohne aufgesetztes zer) ausgestattet. Dieser schaltet die Kochgeschirr eingeschaltet ist. Beheizung der Kochzone automatisch – Kochgeschirr ohne Inhalt erhitzt wird. aus, bevor sich die Glaskeramikschei- be überhitzt. -
Seite 29: Reinigung Und Pflege
Reinigung und Pflege Reinigen Sie das Gerät nach jedem Be- Verwenden Sie zum Reinigen kei- nutzen. Lassen Sie dazu das Kochfeld nesfalls einen Dampfreiniger. Der ausreichend abkühlen. Dampf kann an spannungsführende Entfernen Sie alle groben Verschmut- Teile gelangen und einen Kurz- zungen mit einem feuchten Tuch, fest schluss auslösen. - Seite 30 Reinigung und Pflege Flecken durch Kalkrückstände, Wasser Gelangen Zucker, Kunststoff oder und Aluminiumrückstände (metallisch Alufolie auf das heiße Kochfeld, schal- schimmernde Flecken) lassen sich mit ten Sie das Gerät aus. Schaben Sie dem Glaskeramik-Reinigungsmittel ent- diese Stoffe sofort, also im heißen Zu- fernen.
-
Seite 31: Programmierung
Programmierung Sie können die Programmierung Ihres Status einstellen: Gerätes ändern. ^ Berühren Sie den Bereich unterhalb ^ Berühren Sie bei ausgeschaltetem der Kochzonenanzeige vorn rechts. Kochfeld gleichzeitig das Die zugehörige Zahl beginnt zu blinken. EIN-/AUS-Schaltfeld des Kochfeldes s und das Schaltfeld für die Verrie- ^ Stellen Sie durch Berühren der gelung $ bzw. -
Seite 32: Was Tun, Wenn
Was tun, wenn ...? ... sich das Gerät während des Benut- Reparaturen an Elektrogeräten dür- zens ausschaltet? fen nur von einer Elektrofachkraft Wahrscheinlich war die Betriebsdauer durchgeführt werden. Durch un- einer Kochzone zu lang (siehe Kapitel sachgemäße Reparaturen können "Sicherheitsabschaltung"). erhebliche Gefahren für den Benut- zer entstehen. - Seite 33 Was tun, wenn ...? ... Sie den Eindruck haben, dass es ... die Sensorschaltfelder überemp- zu lange dauert, bis der Inhalt des findlich oder unempfindlich reagie- Kochgeschirrs zum Kochen kommt? ren? Sie können die Kochleistung einer Die Empfindlichkeit der Sensorschaltfel- Kochzone prüfen (siehe Kapitel "Koch- der hat sich verstellt.
-
Seite 34: Kochleistung Prüfen
Kochleistung prüfen ^ Stellen Sie Durchmesser und Leis- Sie können die Kochleistung einer Kochzone prüfen. Dazu wird in einem tung der zu prüfenden Kochzone fest Topf eine bestimmte Menge Wasser (siehe Kapitel "Kochzonendaten"). zum Kochen gebracht und die dazu ^ Füllen Sie den Topf mit der in der Ta- benötigte Zeit gemessen. - Seite 35 Kochleistung prüfen C Kochzone Leistung bei 230 V Wassermenge Zeit* in in cm in Watt in Ltr Minuten 10,0 11,0 12,0 700 / 750 13,0 14,5 1000 / 1100 14,5 1200 14,5 1350 17,0 1500 18,0 1250 11,0 18,0 1700 / 1800 21,0 2000 10,5...
-
Seite 36: Nachkaufbares Zubehör
Nachkaufbares Zubehör Das Miele-Sortiment enhält auf Ihr Gerät abgestimmte Reini- gungsmittel. Glaskeramik- und Edelstahlreiniger 250 ml Entfernt stärkere Verschmutzungen, Kalkflecken und Alumini- umrückstände Allzweck-Microfasertuch Entfernt Fingerabdrücke und leichte Verschmutzungen Sie können diese Produkte im Internet bestellen. Sie erhalten Sie auch über den Miele-Kundendienst (siehe... -
Seite 37: Einbau
Einbau Sicherheitshinweise zum Nach Einbau des Kochfeldes muss sichergestellt sein, dass die Unterseite Einbau des Gerätes nicht berührt werden kann. Aus diesem Grund müssen in bestimm- Um Schäden am Gerät zu vermei- ten Fällen eine Frontblende und ein den, darf dieses erst nach der Mon- Schutzboden angebracht werden (sie- tage der Oberschränke und der he Kapitel "Schutzboden"). - Seite 38 Einbau Sicherheitsabstand oben Wenn für verschiedene Geräte unter- halb einer Dunstabzugshaube, z. B. Wokbrenner und Elektrokochfeld, unter- schiedliche Sicherheitsabstände in der Gebrauchs- und Montageanweisung angegeben sind, wählen Sie den grö- ßeren von beiden. Zwischen dem Gerät und einer ober- halb angebrachten Dunstabzugshaube muss der vom Haubenhersteller ange- gebene Sicherheitsabstand eingehalten werden.
- Seite 39 Einbau Sicherheitsabstände seitlich Beim Einbau eines Kochfeldes dürfen sich an einer Seite und an der Rücksei- te beliebig hohe Schrank- oder Raum- wände befinden, an der anderen Seite darf kein Möbelstück oder Gerät höher als das Kochfeld sein (siehe Abbildun- gen).
- Seite 40 Einbau Sicherheitsabstand bei Nischenverkleidung Zwischen Nischenverkleidung und Ausschnitt in der Arbeitsplatte muss ein Min- destabstand von 50 mm eingehalten werden. Dieser Abstand ist nur erforderlich, wenn das Material der Nischenverkleidung aus Holz oder anderen brennbaren Materialien besteht. Bei nicht brennbaren Ma- terialien (Metall, keramische Fliesen oder ähnliches) kann dieses Maß...
-
Seite 41: Rahmen-/Facettenkochfelder
Einbau Rahmen-/Facettenkochfelder Einbaumaße KM 500 a Klemmfedern b Einbau-Höhen c vorn d Netzanschlusskasten mit Netzanschlussleitung, L = 1440 mm e Kabelbaum, L = 1550 mm... - Seite 42 Einbau Einbaumaße KM 502 / KM 503 a Klemmfedern b Einbau-Höhen c vorn d Netzanschlusskasten mit Netzanschlussleitung, L = 1440 mm e Kabelbaum, L = 1550 mm...
- Seite 43 Einbau Einbaumaße KM 507 a Klemmfedern b Einbau-Höhe c Einbau-Höhe Netzschlusskasten d vorn...
- Seite 44 Einbau Arbeitsplatte vorbereiten Wird beim Einbau festgestellt, dass ^ Erstellen Sie den Arbeitsplattenaus- die Dichtung des Rahmens an den schnitt gemäß des Maßbildes. Ecken nicht richtig auf der Arbeits- Beachten Sie den Mindestabstand fläche aufliegt, können die Eckenra- von 50 mm zur Rückwand sowie dien, ß...
- Seite 45 Einbau Klemmfedern befestigen Arbeitsplatte aus Naturstein Arbeitsplatte aus Holz etc. ^ Die Klemmfedern a mit starkem, doppelseitigem Klebeband f posi- ^ Die mitgelieferten Klemmfedern a an tionieren und befestigen. den gekennzeichneten Stellen (siehe Kapitel "Einbaumaße") am oberen Rand des Ausschnittes auflegen und mit den mitgelieferten Schrauben 3,5 x 25 mm befestigen.
- Seite 46 Einbau Kochfeld einsetzen Arbeitsplatte aus Holz ^ Führen Sie die Anschlussleitung des Kochfeldes durch den Arbeitsplatten- ausschnitt nach unten. ^ Legen Sie das Kochfeld lose auf die Klemmfedern a auf. ^ Drücken Sie mit beiden Händen das Kochfeld gleichmäßig am Rand nach unten, bis es deutlich merkbar ein- rastet.
- Seite 47 Einbau Netzanschlusskasten Der Anschlusskasten kann wie folgt po- sitioniert werden: – lose im Unterschrank unterhalb des Kochfeldes. – an einer Seitenwand im Unterschrank unterhalb des Kochfeldes. – an der Wand hinter dem Unter- schrank. – in einem Nebenschrank. Ein Mindestabstand von 150 mm ist zwischen Anschlusskasten und Kochfeld sowie einer Wärmequelle, z.
-
Seite 48: Flächenbündige Kochfelder
Einbau Flächenbündige Kochfelder Einbaumaße KM 505 a vorn Ausschnittmaße der Naturstein-Ar- beitsplatte. b Einbau-Höhe Bitte beachten Sie unbedingt die c Einbau-Höhe Netzanschlusskasten Detailzeichnungen! d Stufenfräsung für Arbeitsplatten aus Naturstein e Netzanschlussleitung, L = 1440 mm... - Seite 49 Einbau Das Kochfeld wird Ein flächenbündiges Kochfeld ist nur – in eine entsprechend ausgefräste für den Einbau in Naturstein (Granit, Naturstein-Arbeitsplatte direkt einge- Marmor), geflieste Arbeitsplatten setzt. und Massivholz geeignet. Andere Materialien, z. B. Corian und Askilan, – im Ausschnitt von Massivholz / ge- eignen sich nicht.
- Seite 50 Einbau ^ Erstellen Sie den Arbeitsplattenaus- Arbeitsplattenausschnitt erstellen schnitt gemäß der Abbildungen. und Kochfeld einsetzen ^ Führen Sie die Anschlussleitung des Arbeitsplatte aus Naturstein Kochfeldes durch den Ausschnitt nach unten. ^ Setzen Sie das Kochfeld f in den Ausschnitt und zentrieren Sie es. ^ Schließen Sie das Kochfeld an.
- Seite 51 Einbau ^ Erstellen Sie den Arbeitsplattenaus- Massivholz / geflieste Arbeitsplatte schnitt gemäß der Abbildungen. ^ Befestigen Sie die Holzleisten a 7 mm unter der Oberkante der Ar- beitsplatte (siehe Abbildung). ^ Führen Sie die Anschlussleitung des Kochfeldes durch den Ausschnitt nach unten.
-
Seite 52: Schutzboden
Einbau Schutzboden Dichtung Nach Einbau des Kochfeldes muss si- chergestellt sein, dass die Unterseite Verwenden Sie kein Fugendichtungs- des Gerätes nicht berührt werden kann. mittel, außer es wird ausdrücklich ge- fordert. Das Dichtungsband unter dem Aus diesem Grund müssen eine Front- Rand des Geräteoberteils gewährleistet blende und ein Schutzboden ange- eine ausreichende Abdichtung zur Ar-... -
Seite 53: Elektroanschluss
Einbau Elektroanschluss Gesamtleistung Mit dem Anschluss des Gerätes an das siehe Typenschild Elektronetz und zum Wechseln der An- schlussleitung beauftragen Sie bitte Anschluss und Absicherung eine Elektrofachkraft, die die landesüb- Die erforderlichen Anschlussdaten fin- lichen Vorschriften und die Zusatzvor- den Sie auf dem Typenschild. schriften der örtlichen Elektroversor- Diese Angaben müssen mit denen des gungsunternehmen genau kennt und... -
Seite 54: Anschlussleitung
Einbau Anschlussleitung Trenneinrichtungen Das Gerät muss durch Trenneinrich- Das Gerät muss mit einer Anschlusslei- tungen allpolig vom Netz abgeschaltet tung vom Leitungstyp H 05 VV-F oder werden können! (Im abgeschalteten H 05 RR-F mit geeignetem Querschnitt Zustand muss ein Kontaktabstand von entsprechend dem Anschlussschema mindestens 3 mm vorhanden sein!) Die angeschlossen werden. -
Seite 55: Anschlussschema
Einbau Anschlussschema... -
Seite 56: Kundendienst, Typenschild
Kundendienst, Typenschild Bei Störungen, die Sie nicht selbst beheben können, benachrichtigen Sie bitte: – Ihren Miele Fachhändler oder – den Miele Werkkundendienst. Die Telefonnummer des Werkkundendienstes finden Sie auf der Rückseite die- ser Gebrauchsanweisung. Der Kundendienst benötigt die Modellbezeichnung und Fabrikationsnummer Ihres Gerätes. - Seite 60 Änderungen vorbehalten / 3407 M.-Nr. 06 209 501 / 04...
