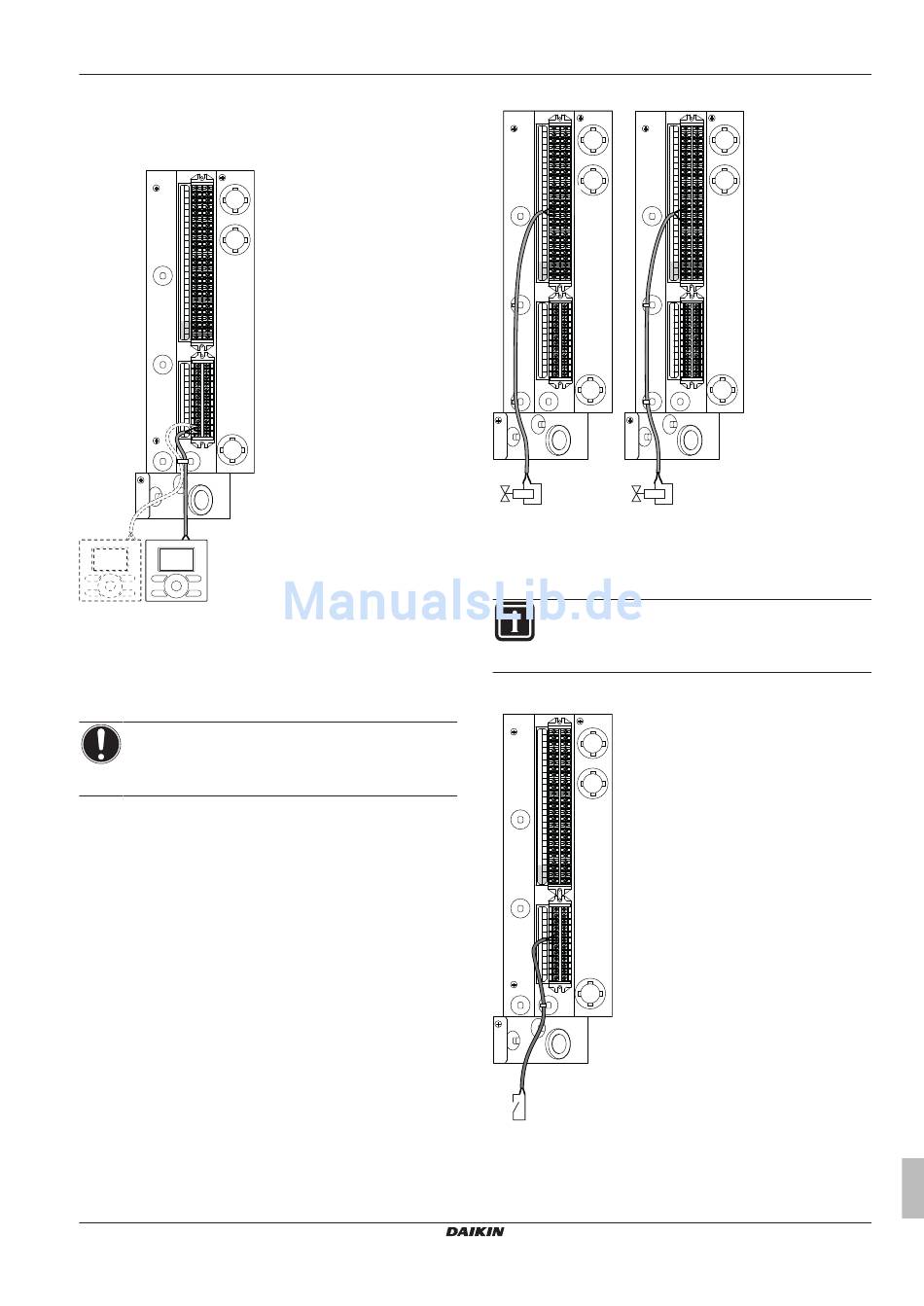

4.5.3 So schließen Sie die Benutzerschnittstelle
an
1 Schließen Sie das Kabel der Benutzerschnittstelle an das
Innengerät an.
X2M
X1M
X5M
2
1
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
4.5.4 So schließen Sie das Absperrventil an
1 Schließen Sie das Ventilsteuerkabel an die entsprechenden
Klemmen wie in der Abbildung unten dargestellt an.
HINWEIS
Die Verkabelung ist bei einem NC ­Ventil (normal
geschlossen) und einem NO­Ventil (normal geöffnet)
unterschiedlich.
EHYHBH05AAV3 + EHYHBH/X08AAV3
Daikin Altherma Hybrid­Wärmepumpe – Wärmepumpemodul
4P349587­1C – 2013.10
NO
X2M
7
6
5
X1M
X5M
M2S M2S
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
4.5.5 So schließen Sie den Stromzähler an
INFORMATION
Überprüfen Sie bei
Transistorausgang die Polarität. Der Plus­Pol MUSS mit
X5M/7 und der Minus­Pol mit X5M/8 verbunden werden.
1 Schließen Sie das Stromzählerkabel an die entsprechenden
Klemmen wie in der Abbildung unten dargestellt an.
X2M
X1M
X5M
8
7
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
