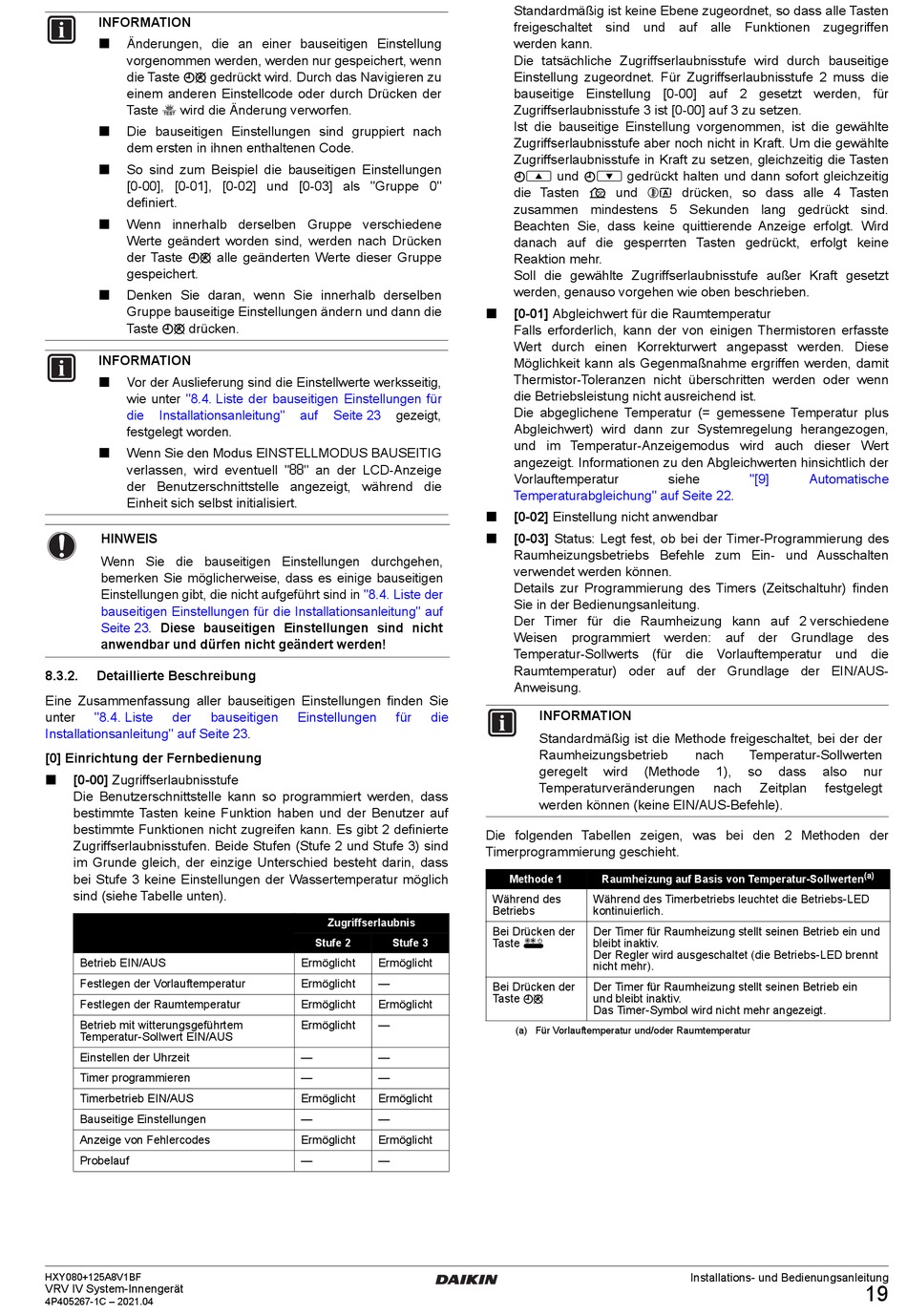

INFORMATION
Änderungen, die an einer bauseitigen Einstellung
vorgenommen werden, werden nur gespeichert, wenn
die Taste
gedrückt wird. Durch das Navigieren zu
einem anderen Einstellcode oder durch Drücken der
Taste
wird die Änderung verworfen.
Die bauseitigen Einstellungen sind gruppiert nach
dem ersten in ihnen enthaltenen Code.
So sind zum Beispiel die bauseitigen Einstellungen
[0-00], [0-01], [0-02] und [0-03] als "Gruppe 0"
definiert.
Wenn innerhalb derselben Gruppe verschiedene
Werte geändert worden sind, werden nach Drücken
der Taste
gespeichert.
Denken Sie daran, wenn Sie innerhalb derselben
Gruppe bauseitige Einstellungen ändern und dann die
Taste
drücken.
INFORMATION
Vor der Auslieferung sind die Einstellwerte werksseitig,
wie unter
"8.4. Liste der bauseitigen Einstellungen für
die
Installationsanleitung"
festgelegt worden.
Wenn Sie den Modus EINSTELLMODUS BAUSEITIG
verlassen, wird eventuell "88" an der LCD-Anzeige
der Benutzerschnittstelle angezeigt, während die
Einheit sich selbst initialisiert.
HINWEIS
Wenn Sie die bauseitigen Einstellungen durchgehen,
bemerken Sie möglicherweise, dass es einige bauseitigen
Einstellungen gibt, die nicht aufgeführt sind in
bauseitigen Einstellungen für die Installationsanleitung" auf
23. Diese bauseitigen Einstellungen sind nicht
Seite
anwendbar und dürfen nicht geändert werden!
8.3.2.
Detaillierte Beschreibung
Eine Zusammenfassung aller bauseitigen Einstellungen finden Sie
unter
"8.4. Liste
der
bauseitigen
Installationsanleitung" auf Seite
[0] Einrichtung der Fernbedienung
[0-00] Zugriffserlaubnisstufe
Die Benutzerschnittstelle kann so programmiert werden, dass
bestimmte Tasten keine Funktion haben und der Benutzer auf
bestimmte Funktionen nicht zugreifen kann. Es gibt 2 definierte
Zugriffserlaubnisstufen. Beide Stufen (Stufe 2 und Stufe 3) sind
im Grunde gleich, der einzige Unterschied besteht darin, dass
bei Stufe 3 keine Einstellungen der Wassertemperatur möglich
sind (siehe Tabelle unten).
Betrieb EIN/AUS
Festlegen der Vorlauftemperatur
Festlegen der Raumtemperatur
Betrieb mit witterungsgeführtem
Temperatur-Sollwert EIN/AUS
Einstellen der Uhrzeit
Timer programmieren
Timerbetrieb EIN/AUS
Bauseitige Einstellungen
Anzeige von Fehlercodes
Probelauf
HXY080+125A8V1BF
VRV IV System-Innengerät
4P405267-1C – 2021.04
alle geänderten Werte dieser Gruppe
auf
Seite 23
"8.4. Liste der
Einstellungen
23.
Zugriffserlaubnis
Stufe 2
Ermöglicht
Ermöglicht
Ermöglicht
—
Ermöglicht
Ermöglicht
Ermöglicht
—
—
—
—
—
Ermöglicht
Ermöglicht
—
—
Ermöglicht
Ermöglicht
—
—
Standardmäßig ist keine Ebene zugeordnet, so dass alle Tasten
freigeschaltet sind und auf alle Funktionen zugegriffen
werden kann.
Die tatsächliche Zugriffserlaubnisstufe wird durch bauseitige
Einstellung zugeordnet. Für Zugriffserlaubnisstufe 2 muss die
bauseitige Einstellung [0-00] auf 2 gesetzt werden, für
Zugriffserlaubnisstufe 3 ist [0-00] auf 3 zu setzen.
Ist die bauseitige Einstellung vorgenommen, ist die gewählte
Zugriffserlaubnisstufe aber noch nicht in Kraft. Um die gewählte
Zugriffserlaubnisstufe in Kraft zu setzen, gleichzeitig die Tasten
und
die Tasten
zusammen mindestens 5 Sekunden lang gedrückt sind.
Beachten Sie, dass keine quittierende Anzeige erfolgt. Wird
danach auf die gesperrten Tasten gedrückt, erfolgt keine
Reaktion mehr.
Soll die gewählte Zugriffserlaubnisstufe außer Kraft gesetzt
werden, genauso vorgehen wie oben beschrieben.
[0-01] Abgleichwert für die Raumtemperatur
Falls erforderlich, kann der von einigen Thermistoren erfasste
Wert durch einen Korrekturwert angepasst werden. Diese
Möglichkeit kann als Gegenmaßnahme ergriffen werden, damit
Thermistor-Toleranzen nicht überschritten werden oder wenn
die Betriebsleistung nicht ausreichend ist.
Die abgeglichene Temperatur (= gemessene Temperatur plus
gezeigt,
Abgleichwert) wird dann zur Systemregelung herangezogen,
und im Temperatur-Anzeigemodus wird auch dieser Wert
angezeigt. Informationen zu den Abgleichwerten hinsichtlich der
Vorlauftemperatur
Temperaturabgleichung" auf Seite
[0-02] Einstellung nicht anwendbar
[0-03] Status: Legt fest, ob bei der Timer-Programmierung des
Raumheizungsbetriebs Befehle zum Ein- und Ausschalten
verwendet werden können.
Details zur Programmierung des Timers (Zeitschaltuhr) finden
Sie in der Bedienungsanleitung.
Der Timer für die Raumheizung kann auf 2 verschiedene
Weisen
Temperatur-Sollwerts (für die Vorlauftemperatur und die
Raumtemperatur) oder auf der Grundlage der EIN/AUS-
Anweisung.
INFORMATION
für
die
Standardmäßig ist die Methode freigeschaltet, bei der der
Raumheizungsbetrieb
geregelt
Temperaturveränderungen
werden können (keine EIN/AUS-Befehle).
Die folgenden Tabellen zeigen, was bei den 2 Methoden der
Timerprogrammierung geschieht.
Methode 1
Während des
Betriebs
Bei Drücken der
Taste
Stufe 3
Bei Drücken der
Taste
(a) Für Vorlauftemperatur und/oder Raumtemperatur
gedrückt halten und dann sofort gleichzeitig
und
drücken, so dass alle 4 Tasten
siehe
22.
programmiert
werden:
auf
nach
wird
(Methode
1),
nach
Raumheizung auf Basis von Temperatur-Sollwerten
Während des Timerbetriebs leuchtet die Betriebs-LED
kontinuierlich.
Der Timer für Raumheizung stellt seinen Betrieb ein und
bleibt inaktiv.
Der Regler wird ausgeschaltet (die Betriebs-LED brennt
nicht mehr).
Der Timer für Raumheizung stellt seinen Betrieb ein
und bleibt inaktiv.
Das Timer-Symbol wird nicht mehr angezeigt.
Installations- und Bedienungsanleitung
"[9]
Automatische
der Grundlage
des
Temperatur-Sollwerten
so
dass
also
nur
Zeitplan
festgelegt
(a)
19
