7.3.2.
Bauseitige Verkabelung im System-Überblick
Die bauseitige Verdrahtung umfasst die Stromversorgung, die
Verdrahtung für die Kommunikation zwischen Innen- und Außengerät
(Übertragung F1F2), die Verdrahtung der Benutzerschnittstelle
(=P1P2) und die Verdrahtung für den Anschluss von Optionen und
von bauseitigem Zubehör.
7.3.3.
Anforderungen
Es muss eine Stromversorgung (siehe die in
die elektrischen Anschlüsse des Innengeräts" auf Seite 11
Tabelle) für den Anschluss des Geräts bereitgestellt werden. Die
Stromversorgung muss mit den erforderlichen Sicherheitseinrichten
geschützt werden, d. h. durch einen Hauptschalter, eine träge
Sicherung an jeder Phase und einen Fehlerstrom-Schutzschalter
gemäß der gültigen Gesetzgebung.
Die Auswahl und Dimensionierung der Verdrahtung müssen in
Übereinstimmung mit der gültigen Gesetzgebung und auf der
Grundlage der in der Tabelle
Anschlüsse des Innengeräts" auf Seite 11
erfolgen.
7.3.4.

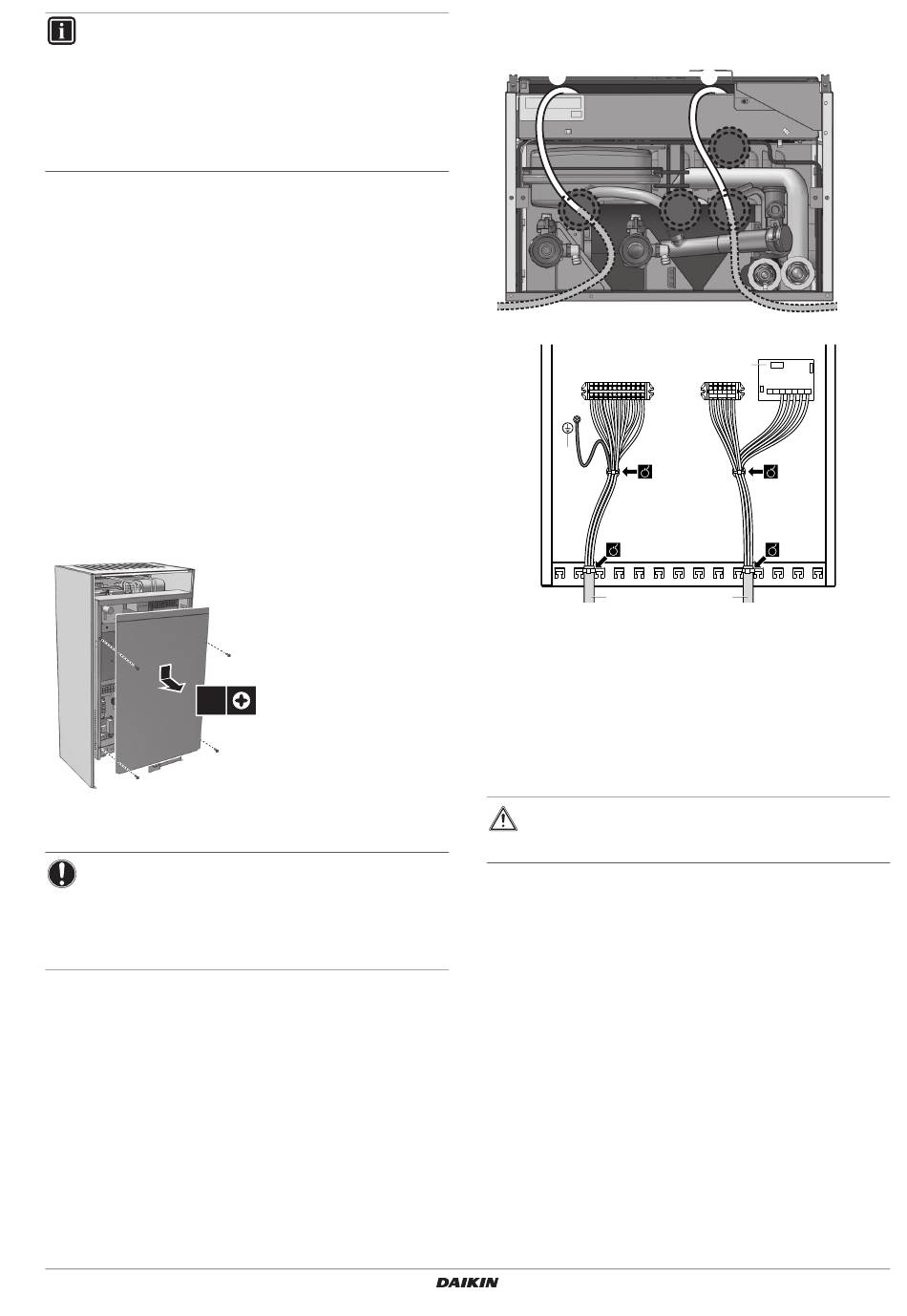

Abnehmen der Schaltkasten-Abdeckung
4x
7.3.5.
Anschließen der elektrischen Leitungen an das
Innengerät
HINWEIS
Ermitteln Sie in der Tabelle in
elektrischen Anschlüsse des Innengeräts" auf Seite
welche Kabel im Hochspannungskabelbündel und welche
Kabel im Niederspannungskabelbündel verlegt werden
müssen.
HXY080+125A8V1BF
VRV IV System-Innengerät
4P405267-1C – 2021.04
44.
"6.3.2. Übersicht über
"6.3.2. Übersicht über die elektrischen
aufgeführten Daten
"6.3.2. Übersicht über die
1
Die Kabel sollten von unten in das Gerät geführt werden.
2
Die Kabel sollten innerhalb des Geräts und des Schaltkastens
wie folgt verlegt werden:
b
erwähnte
c
3
Zwecks Zugentlastung und auch um zu verhindern, dass Kabel
mit Rohren und scharfen Kanten in Berührung kommen, die
Kabel
mit
befestigen.
VORSICHT
Drücken Sie KEINE überflüssigen Kabellängen in das
Gerät ein.
11,
a
d
X1M
X2M
b
a
a Niederspannungskabelbündel (siehe
über die elektrischen Anschlüsse des Innengeräts" auf
Seite 11
b Hochspannungskabelbündel (siehe
die elektrischen Anschlüsse des Innengeräts" auf Seite 11
c Erdung
d Optional
Kabelbinder
an
den
Installations- und Bedienungsanleitung
A4P
X801M
"6.3.2. Übersicht
"6.3.2. Übersicht über
Kabelbinderhalterungen
