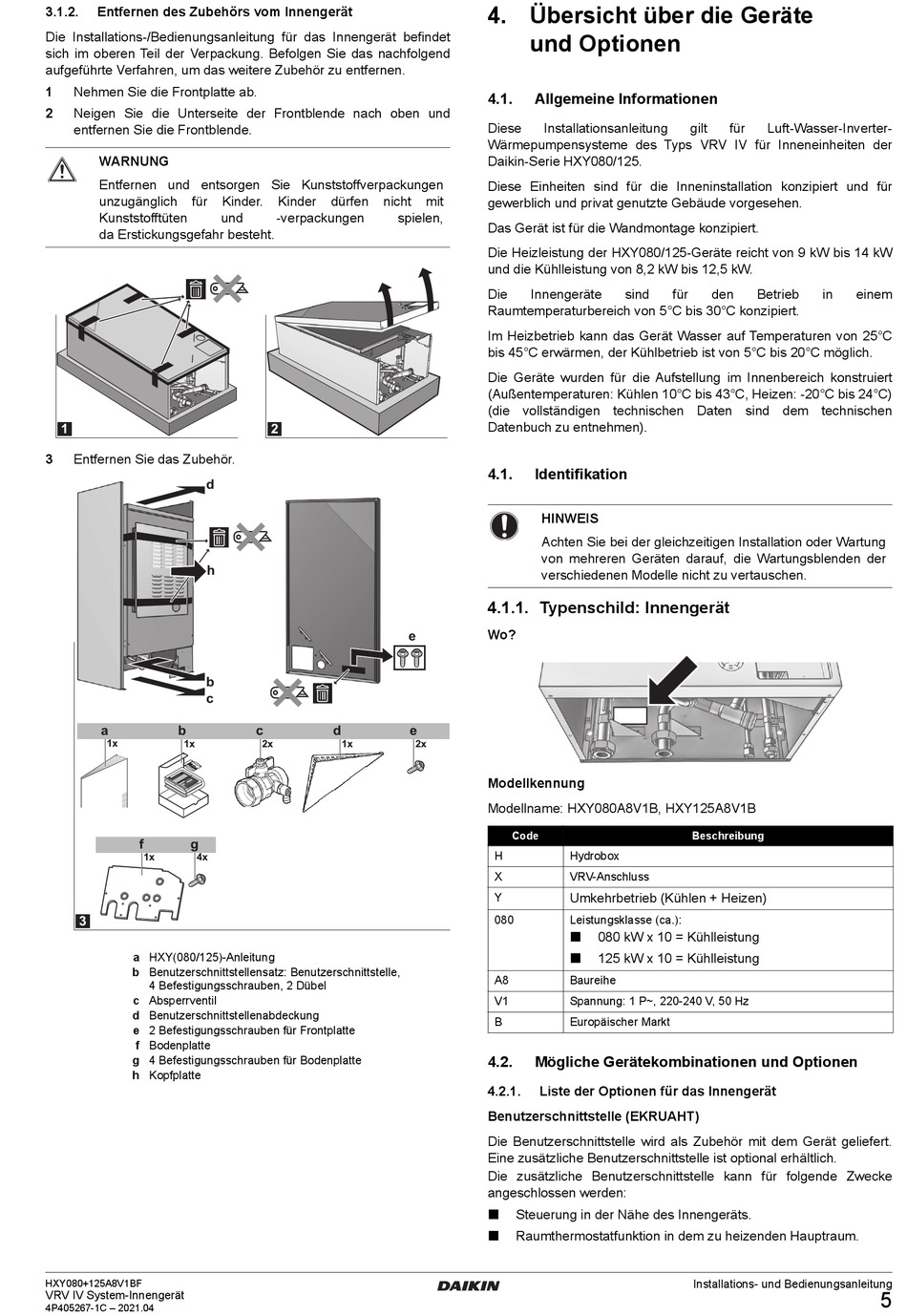

3.1.2.
Entfernen des Zubehörs vom Innengerät
Die Installations-/Bedienungsanleitung für das Innengerät befindet
sich im oberen Teil der Verpackung. Befolgen Sie das nachfolgend
aufgeführte Verfahren, um das weitere Zubehör zu entfernen.
1
Nehmen Sie die Frontplatte ab.
2
Neigen Sie die Unterseite der Frontblende nach oben und
entfernen Sie die Frontblende.
WARNUNG
Entfernen und entsorgen Sie Kunststoffverpackungen
unzugänglich
für
Kunststofftüten
da Erstickungsgefahr besteht.
1
3
Entfernen Sie das Zubehör.
d
h
b
c
a
b
1x
1x
f
g
1x
4x
3
a HXY(080/125)-Anleitung
b Benutzerschnittstellensatz: Benutzerschnittstelle,
4 Befestigungsschrauben, 2 Dübel
c Absperrventil
d Benutzerschnittstellenabdeckung
e 2 Befestigungsschrauben für Frontplatte
f Bodenplatte
g 4 Befestigungsschrauben für Bodenplatte
h Kopfplatte
HXY080+125A8V1BF
VRV IV System-Innengerät
4P405267-1C – 2021.04
Kinder.
Kinder
dürfen
nicht
und
-verpackungen
2
c
d
2x
1x
4. Übersicht über die Geräte
und Optionen
4.1.
Allgemeine Informationen
Diese
Installationsanleitung
Wärmepumpensysteme des Typs VRV IV für Inneneinheiten der
Daikin-Serie HXY080/125.
Diese Einheiten sind für die Inneninstallation konzipiert und für
mit
gewerblich und privat genutzte Gebäude vorgesehen.
spielen,
Das Gerät ist für die Wandmontage konzipiert.
Die Heizleistung der HXY080/125-Geräte reicht von 9 kW bis 14 kW
und die Kühlleistung von 8,2 kW bis 12,5 kW.
Die
Innengeräte
Raumtemperaturbereich von 5°C bis 30°C konzipiert.
Im Heizbetrieb kann das Gerät Wasser auf Temperaturen von 25°C
bis 45°C erwärmen, der Kühlbetrieb ist von 5°C bis 20°C möglich.
Die Geräte wurden für die Aufstellung im Innenbereich konstruiert
(Außentemperaturen: Kühlen 10°C bis 43°C, Heizen: -20°C bis 24°C)
(die vollständigen technischen Daten sind dem technischen
Datenbuch zu entnehmen).
4.1.
Identifikation
HINWEIS
Achten Sie bei der gleichzeitigen Installation oder Wartung
von mehreren Geräten darauf, die Wartungsblenden der
verschiedenen Modelle nicht zu vertauschen.
4.1.1. Typenschild: Innengerät
Wo?
e
e
2x
Modellkennung
Modellname: HXY080A8V1B, HXY125A8V1B
Code
H
X
Y
080
A8
V1
B
4.2.
Mögliche Gerätekombinationen und Optionen
4.2.1.
Liste der Optionen für das Innengerät
Benutzerschnittstelle (EKRUAHT)
Die Benutzerschnittstelle wird als Zubehör mit dem Gerät geliefert.
Eine zusätzliche Benutzerschnittstelle ist optional erhältlich.
Die zusätzliche Benutzerschnittstelle kann für folgende Zwecke
angeschlossen werden:
Steuerung in der Nähe des Innengeräts.
Raumthermostatfunktion in dem zu heizenden Hauptraum.
gilt
für
sind
für
den
Beschreibung
Hydrobox
VRV-Anschluss
Umkehrbetrieb (Kühlen + Heizen)
Leistungsklasse (ca.):
080 kW x 10 = Kühlleistung
125 kW x 10 = Kühlleistung
Baureihe
Spannung: 1 P~, 220-240 V, 50 Hz
Europäischer Markt
Installations- und Bedienungsanleitung
Luft-Wasser-Inverter-
Betrieb
in
einem
5
