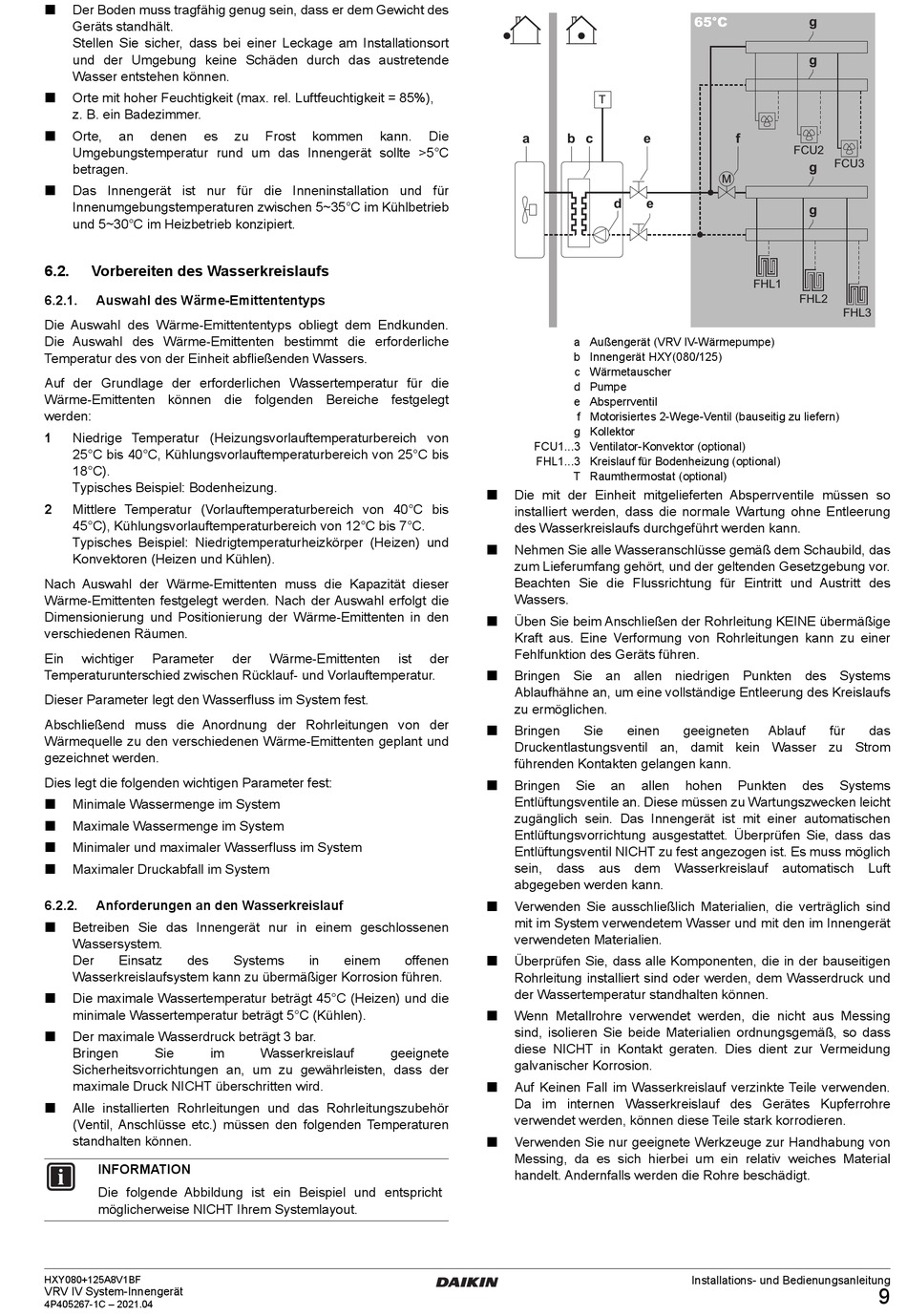

Der Boden muss tragfähig genug sein, dass er dem Gewicht des
Geräts standhält.
Stellen Sie sicher, dass bei einer Leckage am Installationsort
und der Umgebung keine Schäden durch das austretende
Wasser entstehen können.
Orte mit hoher Feuchtigkeit (max. rel. Luftfeuchtigkeit = 85%),
z. B. ein Badezimmer.
Orte,
an
denen
es
Umgebungstemperatur rund um das Innengerät sollte >5°C
betragen.
Das Innengerät ist nur für die Inneninstallation und für
Innenumgebungstemperaturen zwischen 5~35°C im Kühlbetrieb
und 5~30°C im Heizbetrieb konzipiert.
6.2.
Vorbereiten des Wasserkreislaufs
6.2.1.
Auswahl des Wärme-Emittententyps
Die Auswahl des Wärme-Emittententyps obliegt dem Endkunden.
Die Auswahl des Wärme-Emittenten bestimmt die erforderliche
Temperatur des von der Einheit abfließenden Wassers.
Auf der Grundlage der erforderlichen Wassertemperatur für die
Wärme-Emittenten können die folgenden Bereiche festgelegt
werden:
1
Niedrige Temperatur (Heizungsvorlauftemperaturbereich von
25°C bis 40°C, Kühlungsvorlauftemperaturbereich von 25°C bis
18°C).
Typisches Beispiel: Bodenheizung.
2
Mittlere Temperatur (Vorlauftemperaturbereich von 40°C bis
45°C), Kühlungsvorlauftemperaturbereich von 12°C bis 7°C.
Typisches Beispiel: Niedrigtemperaturheizkörper (Heizen) und
Konvektoren (Heizen und Kühlen).
Nach Auswahl der Wärme-Emittenten muss die Kapazität dieser
Wärme-Emittenten festgelegt werden. Nach der Auswahl erfolgt die
Dimensionierung und Positionierung der Wärme-Emittenten in den
verschiedenen Räumen.
Ein
wichtiger
Parameter
Temperaturunterschied zwischen Rücklauf- und Vorlauftemperatur.
Dieser Parameter legt den Wasserfluss im System fest.
Abschließend muss die Anordnung der Rohrleitungen von der
Wärmequelle zu den verschiedenen Wärme-Emittenten geplant und
gezeichnet werden.
Dies legt die folgenden wichtigen Parameter fest:
Minimale Wassermenge im System
Maximale Wassermenge im System
Minimaler und maximaler Wasserfluss im System
Maximaler Druckabfall im System
6.2.2.
Anforderungen an den Wasserkreislauf
Betreiben Sie das Innengerät nur in einem geschlossenen
Wassersystem.
Der
Einsatz
des
Wasserkreislaufsystem kann zu übermäßiger Korrosion führen.
Die maximale Wassertemperatur beträgt 45°C (Heizen) und die
minimale Wassertemperatur beträgt 5°C (Kühlen).
Der maximale Wasserdruck beträgt 3 bar.
Bringen
Sie
im
Sicherheitsvorrichtungen an, um zu gewährleisten, dass der
maximale Druck NICHT überschritten wird.
Alle installierten Rohrleitungen und das Rohrleitungszubehör
(Ventil, Anschlüsse etc.) müssen den folgenden Temperaturen
standhalten können.
INFORMATION
Die folgende Abbildung ist ein Beispiel und entspricht
möglicherweise NICHT Ihrem Systemlayout.
HXY080+125A8V1BF
VRV IV System-Innengerät
4P405267-1C – 2021.04
zu
Frost
kommen
kann.
der
Wärme-Emittenten
ist
Systems
in
einem
Wasserkreislauf
geeignete
Die
a
b c
a Außengerät (VRV IV-Wärmepumpe)
b Innengerät HXY(080/125)
c Wärmetauscher
d Pumpe
e Absperrventil
g Kollektor
FCU1...3 Ventilator-Konvektor (optional)
FHL1...3 Kreislauf für Bodenheizung (optional)
T Raumthermostat (optional)
Die mit der Einheit mitgelieferten Absperrventile müssen so
installiert werden, dass die normale Wartung ohne Entleerung
des Wasserkreislaufs durchgeführt werden kann.
Nehmen Sie alle Wasseranschlüsse gemäß dem Schaubild, das
zum Lieferumfang gehört, und der geltenden Gesetzgebung vor.
Beachten Sie die Flussrichtung für Eintritt und Austritt des
Wassers.
Üben Sie beim Anschließen der Rohrleitung KEINE übermäßige
Kraft aus. Eine Verformung von Rohrleitungen kann zu einer
Fehlfunktion des Geräts führen.
der
Bringen Sie an allen niedrigen Punkten des Systems
Ablaufhähne an, um eine vollständige Entleerung des Kreislaufs
zu ermöglichen.
Bringen
Druckentlastungsventil an, damit kein Wasser zu Strom
führenden Kontakten gelangen kann.
Bringen
Sie
Entlüftungsventile an. Diese müssen zu Wartungszwecken leicht
zugänglich sein. Das Innengerät ist mit einer automatischen
Entlüftungsvorrichtung ausgestattet. Überprüfen Sie, dass das
Entlüftungsventil NICHT zu fest angezogen ist. Es muss möglich
sein,
dass
abgegeben werden kann.
Verwenden Sie ausschließlich Materialien, die verträglich sind
mit im System verwendetem Wasser und mit den im Innengerät
verwendeten Materialien.
offenen
Überprüfen Sie, dass alle Komponenten, die in der bauseitigen
Rohrleitung installiert sind oder werden, dem Wasserdruck und
der Wassertemperatur standhalten können.
Wenn Metallrohre verwendet werden, die nicht aus Messing
sind, isolieren Sie beide Materialien ordnungsgemäß, so dass
diese NICHT in Kontakt geraten. Dies dient zur Vermeidung
galvanischer Korrosion.
Auf Keinen Fall im Wasserkreislauf verzinkte Teile verwenden.
Da im internen Wasserkreislauf des Gerätes Kupferrohre
verwendet werden, können diese Teile stark korrodieren.
Verwenden Sie nur geeignete Werkzeuge zur Handhabung von
Messing, da es sich hierbei um ein relativ weiches Material
handelt. Andernfalls werden die Rohre beschädigt.
65°C
T
e
f
M
d
e
f Motorisiertes 2-Wege-Ventil (bauseitig zu liefern)
Sie
einen
geeigneten
an
allen
hohen
Punkten
aus
dem
Wasserkreislauf
Installations- und Bedienungsanleitung
g
g
FCU2
FCU3
g
g
FHL1
FHL2
FHL3
Ablauf
für
das
des
Systems
automatisch
Luft
9
