4

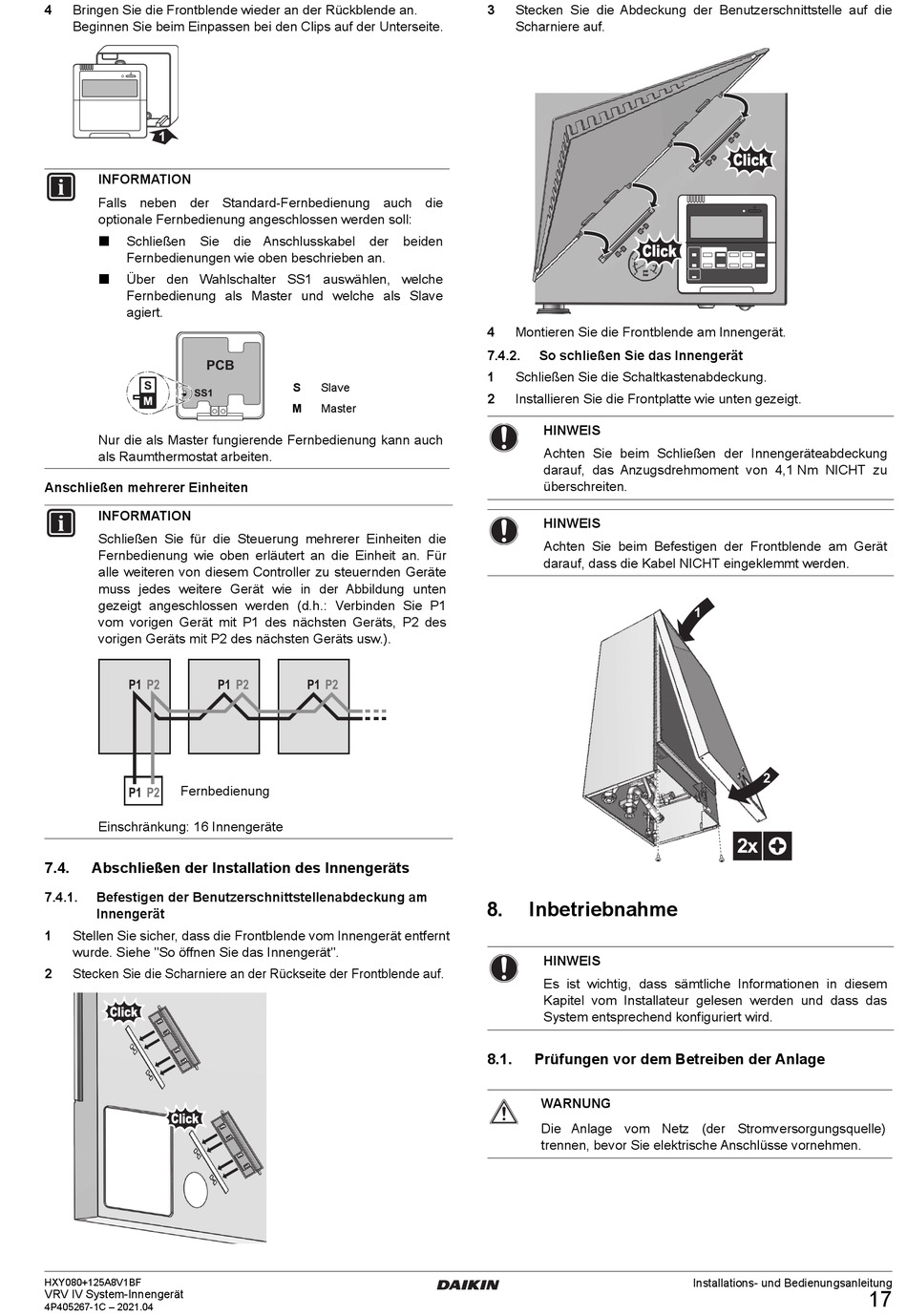

Bringen Sie die Frontblende wieder an der Rückblende an.
Beginnen Sie beim Einpassen bei den Clips auf der Unterseite.
1
INFORMATION
Falls neben der Standard-Fernbedienung auch die
optionale Fernbedienung angeschlossen werden soll:
Schließen
Sie
Fernbedienungen wie oben beschrieben an.
Über den Wahlschalter SS1 auswählen, welche
Fernbedienung als Master und welche als Slave
agiert.
PCB
S S
SS1
M
Nur die als Master fungierende Fernbedienung kann auch
als Raumthermostat arbeiten.
Anschließen mehrerer Einheiten
INFORMATION
Schließen Sie für die Steuerung mehrerer Einheiten die
Fernbedienung wie oben erläutert an die Einheit an. Für
alle weiteren von diesem Controller zu steuernden Geräte
muss jedes weitere Gerät wie in der Abbildung unten
gezeigt angeschlossen werden (d.h.: Verbinden Sie P1
vom vorigen Gerät mit P1 des nächsten Geräts, P2 des
vorigen Geräts mit P2 des nächsten Geräts usw.).
P1
P2
Fernbedienung
P1
P2
Einschränkung: 16 Innengeräte
7.4.
Abschließen der Installation des Innengeräts
7.4.1.
Befestigen der Benutzerschnittstellenabdeckung am
Innengerät
1
Stellen Sie sicher, dass die Frontblende vom Innengerät entfernt
wurde. Siehe "So öffnen Sie das Innengerät".
2
Stecken Sie die Scharniere an der Rückseite der Frontblende auf.
HXY080+125A8V1BF
VRV IV System-Innengerät
4P405267-1C – 2021.04
die Anschlusskabel
der
S
Slave
M
Master
P1
P2
P1
P2
3
Stecken Sie die Abdeckung der Benutzerschnittstelle auf die
Scharniere auf.
beiden
4
Montieren Sie die Frontblende am Innengerät.
7.4.2.
So schließen Sie das Innengerät
1
Schließen Sie die Schaltkastenabdeckung.
2
Installieren Sie die Frontplatte wie unten gezeigt.
HINWEIS
Achten Sie beim Schließen der Innengeräteabdeckung
darauf, das Anzugsdrehmoment von 4,1 Nm NICHT zu
überschreiten.
HINWEIS
Achten Sie beim Befestigen der Frontblende am Gerät
darauf, dass die Kabel NICHT eingeklemmt werden.
8.
Inbetriebnahme
HINWEIS
Es ist wichtig, dass sämtliche Informationen in diesem
Kapitel vom Installateur gelesen werden und dass das
System entsprechend konfiguriert wird.
8.1.
Prüfungen vor dem Betreiben der Anlage
WARNUNG
Die Anlage vom Netz (der Stromversorgungsquelle)
trennen, bevor Sie elektrische Anschlüsse vornehmen.
1
2
Installations- und Bedienungsanleitung
17
