Eingang; Eingangssignale - Endress+Hauser Profile Vision Compact SPV350 Technische Information

Profile Vision Compact SPV350

Eingangssignale

Endress+Hauser
Aufbau Profile Vision Compact SPV350 für PROFIBUS-Geräte
1

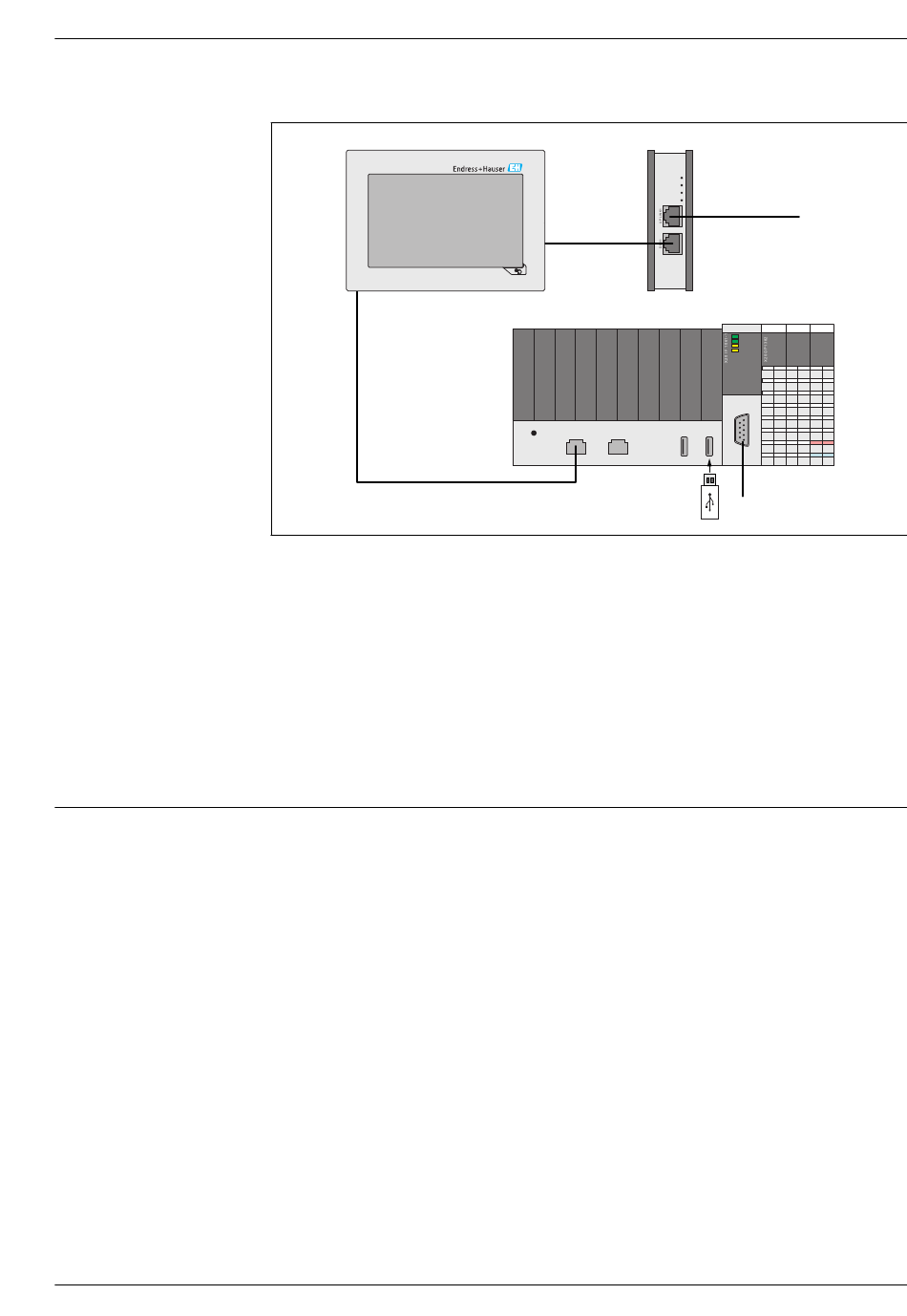

 3 Aufbau Profile Vision Compact SPV350 für PROFIBUS-Geräte
A Ethernet (Kundennetzwerk)
B Ethernet (Privates SPV350-Netzwerk)
C PROFIBUS DP-Netzwerk (kundenseitig)
1 Optionaler 7"-Touchbildschirm
2 SiteManager nutzbar als Gateway, Firewall und Fernwartungsmodem
3 Steuerungsbaugruppe mit 15 digitalen Eingängen und 8 digitalen Ausgängen
4 PROFIBUS DP-Master-Modul für PROFIBUS-Geräte, eingebaut in der Steuerungsbaugruppe
5 USB-Lizenzdongle

Eingang

Bestellinformationen: →  19
PROFIBUS DP (Bestellmerkmal "040", Ausprägung "AA")
Zum Anschließen von Geräten mit PROFIBUS-Signal an das optionale PROFIBUS DP-Master-Modul.
Ein PROFIBUS DP/PA-Koppler zum Anschluss von PROFIBUS PA-Geräten ist nicht im Lieferumfang
enthalten.
4...20 mA (HART) Eingänge (Bestellmerkmal "040", Ausprägungen "BA" bis "BE")
Zum Anschließen von Geräten mit 4...20mA-Signal an die bis zu 5 optionalen Remote-IO-Baugrup-
pen.
Digitaler Eingang TSync (X1 der Steuerungsbaugruppe)
Digitale Eingang (24 V DC Sink) zur Zeitsynchronisierung des Systems.
Wird ein Signal zur Zeitsynchronisierung von einem externen System verwendet, müssen Sie das Sig-
nal über ein Relais mit einem potenzialfreien Kontakt führen.
Digitale Eingänge DI 01 ... DI 14 (X2 der Steuerungsbaugruppe)
• 14 digitale Eingänge (24 V DC Sink)
• DI 01 bis DI 07: Eingänge für Alarmmeldungen, im System frei konfigurierbar
• DI 08 bis DI 14: Eingänge für Warnmeldungen, im System frei konfigurierbar
Werden Signale von externen Systemen verwendet, müssen Sie die Signale über Relais mit einem
potenzialfreien Kontakten führen.
B
IF2
ETH POWERLINK
RESET/
MODE
B
2
SiteManager
UPLINK2
POWER
STATUS
CONNECT
A
4
3
PROFIBUS DP CPU/TSync
X4 X1
READY/RUN
STATUS DP
RxD
TxD
IF3 IF4 IF5
USB USB
5
C
DI PS/DO
X2 X3
7
