Profile Vision Compact SPV350
Endress+Hauser

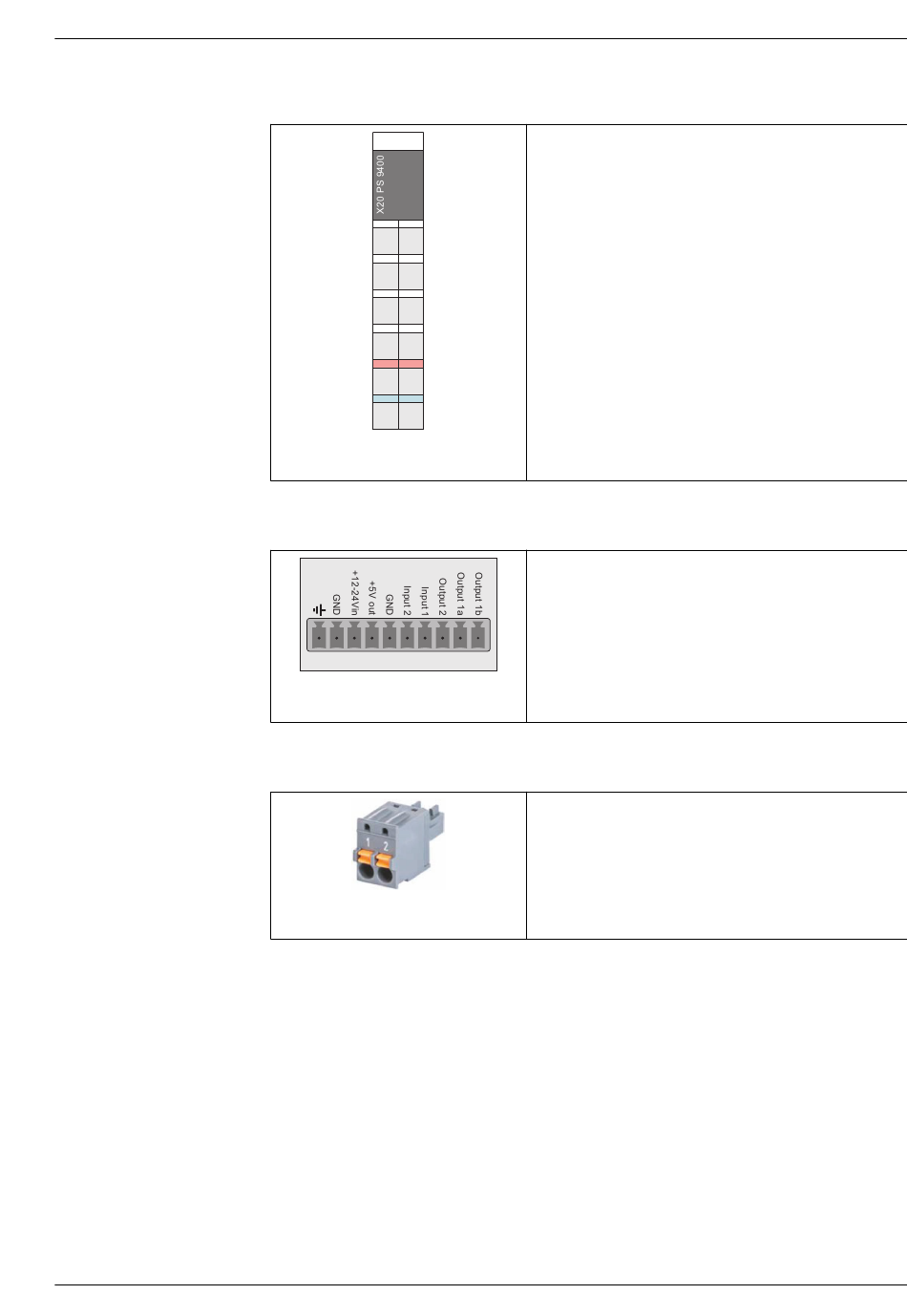

Versorgungsspannung Remote-IO-Baugruppe für 4...20 mA-Geräte
PS
X1
r e
l
11 21
12 22
13 23
14 24
+24V +24V
15 25
GND GND
16 26
 5 Anschluss Versorgungsspannung
Remote-IO-Baugruppe
Versorgungsspannung Gateway / Firewall / Fernwartungsmodem
 6 Anschluss Versorgungsspannung
Gateway
Versorgungsspannung 7"-Touchbildschirm
 7 Anschluss Versorgungsspannung
7"-Touchbildschirm
24 V DC Versorgung für Busknoten und Rückwandbus
• Klemme X1/15: +24 V (+)
• Klemme X1/16: GND (–)
24 V DC Versorgung für IOs
• Klemme X1/25: +24 V (+)
• Klemme X1/26: GND (–)

Wenn Sie die Versorgungsspannungen für die Busknoten
und die IOs mit demselben Potenzial versorgen möchten,
können Sie die Versorgung der IOs über eine Brücke zwi-
schen den Klemmen X1/14 und X1/24 realisieren. In die-
sem Fall dürfen Sie die Klemmen X1/15 und X1/16 nicht
anschließen.
24 V DC Versorgung
• Klemme +12-24Vin: +
• Klemme GND: –
24 V DC Versorgung
• Klemme 1: +
• Klemme 2: –
