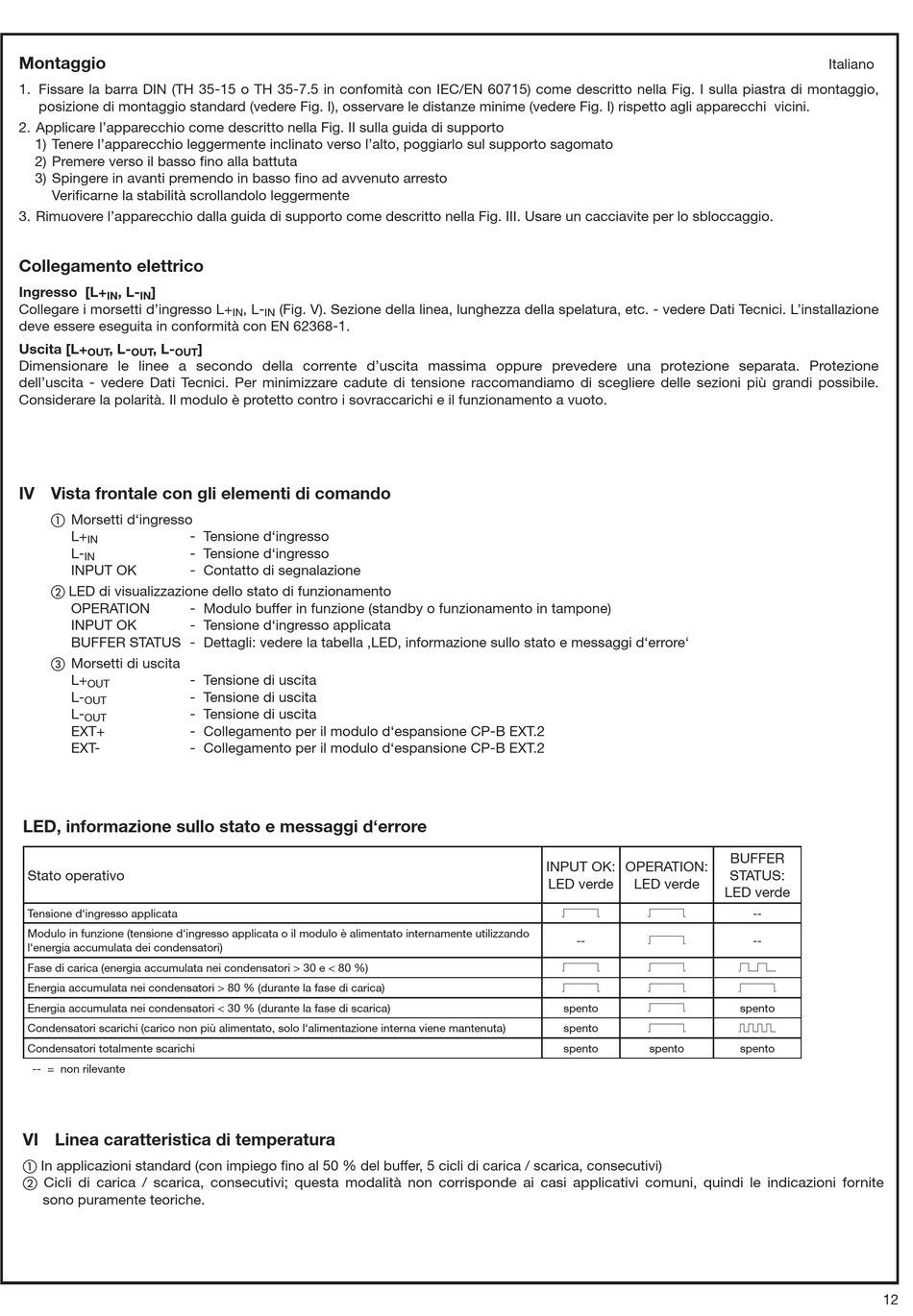

Montaggio
1. Fissare la barra DIN (TH 35-15 o TH 35-7.5 in confomità con IEC/EN 60715) come descritto nella Fig. I sulla piastra di montaggio,
posizione di montaggio standard (vedere Fig. I), osservare le distanze minime (vedere Fig. I) rispetto agli apparecchi vicini.
2. Applicare l'apparecchio come descritto nella Fig. II sulla guida di supporto
1) Tenere l'apparecchio leggermente inclinato verso l'alto, poggiarlo sul supporto sagomato
2) Premere verso il basso fino alla battuta
3) Spingere in avanti premendo in basso fino ad avvenuto arresto
Verificarne la stabilità scrollandolo leggermente
3. Rimuovere l'apparecchio dalla guida di supporto come descritto nella Fig. III. Usare un cacciavite per lo sbloccaggio.
Collegamento elettrico
Ingresso [L+
, L-
]
IN
IN
Collegare i morsetti d'ingresso L+
deve essere eseguita in conformità con EN 62368-1.
Uscita [L+
, L-
, L-
OUT
OUT
OUT
Dimensionare le linee a secondo della corrente d'uscita massima oppure prevedere una protezione separata. Protezione
dell'uscita - vedere Dati Tecnici. Per minimizzare cadute di tensione raccomandiamo di scegliere delle sezioni più grandi possibile.
Considerare la polarità. Il modulo è protetto contro i sovraccarichi e il funzionamento a vuoto.
IV Vista frontale con gli elementi di comando
Morsetti d'ingresso
L+
- Tensione d'ingresso
IN
L-
- Tensione d'ingresso
IN
INPUT OK
- Contatto di segnalazione
LED di visualizzazione dello stato di funzionamento
OPERATION
- Modulo buffer in funzione (standby o funzionamento in tampone)
INPUT OK
- Tensione d'ingresso applicata
BUFFER STATUS - Dettagli: vedere la tabella ‚LED, informazione sullo stato e messaggi d'errore'
Morsetti di uscita
L+
- Tensione di uscita
OUT
L-
- Tensione di uscita
OUT
L-
- Tensione di uscita
OUT
EXT+
- Collegamento per il modulo d'espansione CP-B EXT.2
EXT-
- Collegamento per il modulo d'espansione CP-B EXT.2
LED, informazione sullo stato e messaggi d'errore
Stato operativo
Tensione d'ingresso applicata
Modulo in funzione (tensione d'ingresso applicata o il modulo è alimentato internamente utilizzando
l'energia accumulata dei condensatori)
Fase di carica (energia accumulata nei condensatori > 30 e < 80 %)
Energia accumulata nei condensatori > 80 % (durante la fase di carica)
Energia accumulata nei condensatori < 30 % (durante la fase di scarica)
Condensatori scarichi (carico non più alimentato, solo l'alimentazione interna viene mantenuta)
Condensatori totalmente scarichi
-- = non rilevante
VI Linea caratteristica di temperatura
In applicazioni standard (con impiego fino al 50 % del buffer, 5 cicli di carica / scarica, consecutivi)
Cicli di carica / scarica, consecutivi; questa modalità non corrisponde ai casi applicativi comuni, quindi le indicazioni fornite
sono puramente teoriche.
, L-
(Fig. V). Sezione della linea, lunghezza della spelatura, etc. - vedere Dati Tecnici. L'installazione
IN
IN
]
INPUT OK:
OPERATION:
LED verde
LED verde
V
V
--
V
V
V
V
V
V
spento
V
spento
spento
spento
Italiano
BUFFER
STATUS:
LED verde
--
--
W
V
spento
X
spento
12
