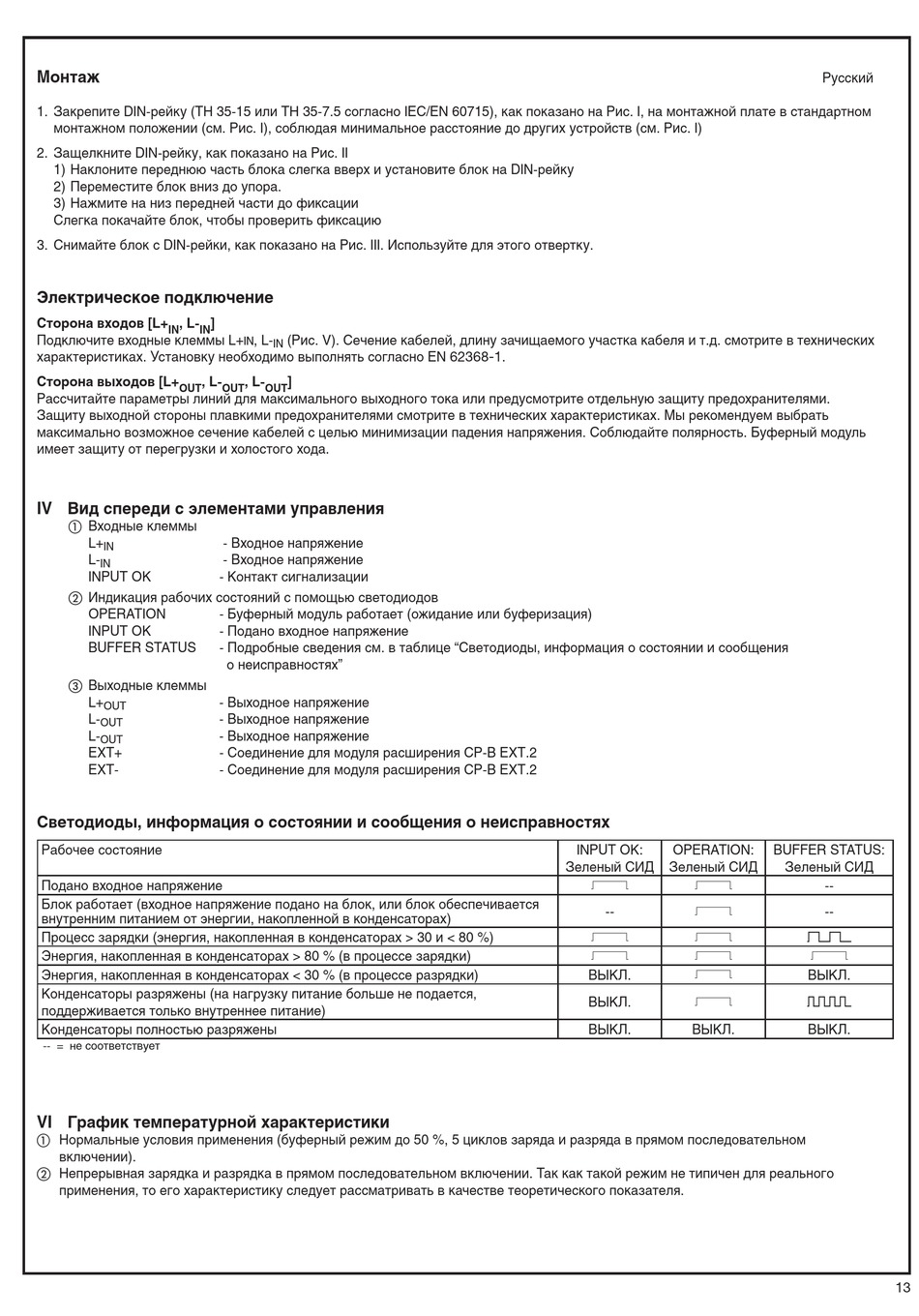

Монтаж
1. Закрепите DIN-рейку (TH 35-15 или TH 35-7.5 согласно IEC/EN 60715), как показано на Рис. I, на монтажной плате в стандартном
монтажном положении (см. Рис. I), соблюдая минимальное расстояние до других устройств (см. Рис. I)
2. Защелкните DIN-рейку, как показано на Рис. II
1) Наклоните переднюю часть блока слегка вверх и установите блок на DIN-рейку
2) Переместите блок вниз до упора.
3) Нажмите на низ передней части до фиксации
Слегка покачайте блок, чтобы проверить фиксацию
3. Снимайте блок с DIN-рейки, как показано на Рис. III. Используйте для этого отвертку.
Электрическое подключение
Сторона входов [L+
, L-
]
IN
IN
Подключите входные клеммы L+
характеристиках. Установку необходимо выполнять согласно EN 62368-1.
Сторона выходов [L+
, L-
OUT
Рассчитайте параметры линий для максимального выходного тока или предусмотрите отдельную защиту предохранителями.
Защиту выходной стороны плавкими предохранителями смотрите в технических характеристиках. Мы рекомендуем выбрать
максимально возможное сечение кабелей с целью минимизации падения напряжения. Соблюдайте полярность. Буферный модуль
имеет защиту от перегрузки и холостого хода.
IV Вид спереди с элементами управления
Входные клеммы
L+
IN
L-
IN
INPUT OK
Индикация рабочих состояний с помощью светодиодов
OPERATION
INPUT OK
BUFFER STATUS
Выходные клеммы
L+
OUT
L-
OUT
L-
OUT
EXT+
EXT-
Светодиоды, информация о состоянии и сообщения о неисправностях
Рабочее состояние
Подано входное напряжение
Блок работает (входное напряжение подано на блок, или блок обеспечивается
внутренним питанием от энергии, накопленной в конденсаторах)
Процесс зарядки (энергия, накопленная в конденсаторах > 30 и < 80 %)
Энергия, накопленная в конденсаторах > 80 % (в процессе зарядки)
Энергия, накопленная в конденсаторах < 30 % (в процессе разрядки)
Конденсаторы разряжены (на нагрузку питание больше не подается,
поддерживается только внутреннее питание)
Конденсаторы полностью разряжены
-- = не соответствует
VI График температурной характеристики
Нормальные условия применения (буферный режим до 50 %, 5 циклов заряда и разряда в прямом последовательном
включении).
Непрерывная зарядка и разрядка в прямом последовательном включении. Так как такой режим не типичен для реального
применения, то его характеристику следует рассматривать в качестве теоретического показателя.
, L-
(Рис. V). Сечение кабелей, длину зачищаемого участка кабеля и т.д. смотрите в технических
IN
IN
, L-
]
OUT
OUT
- Входное напряжение
- Входное напряжение
- Контакт сигнализации
- Буферный модуль работает (ожидание или буферизация)
- Подано входное напряжение
- Подробные сведения см. в таблице "Светодиоды, информация о состоянии и сообщения
о неисправностях"
- Выходное напряжение
- Выходное напряжение
- Выходное напряжение
- Соединение для модуля расширения CP-B EXT.2
- Соединение для модуля расширения CP-B EXT.2
INPUT OK:
OPERATION:
Зеленый СИД
Зеленый СИД
V
V
--
V
V
V
V
V
ВЫКЛ.
V
ВЫКЛ.
V
ВЫКЛ.
ВЫКЛ.
Русский
BUFFER STATUS:
Зеленый СИД
--
--
W
V
ВЫКЛ.
X
ВЫКЛ.
13
