ABB CP‑A CM Bedienungsanleitung

� � � � � � � �
a SENSE OUT: +, +, ‑:
Klemmen ‑ Ausgang
b IN 1: 11‑12/14,
IN 2: 21‑22/24:
Klemmen ‑ Eingang
c IN 1 < V: Drehschalter ‑
Einstellung Schwellwert
Kanal 1
d IN 2 < V: Drehschalter ‑
Einstellung Schwellwert
Kanal 2
e OUT: LED grün ‑ Aus‑
gangsspannung > 3 V
f IN 1: LED grün ‑ Ein‑
gangsspannung an
Kanal 1 OK
g IN 2: LED grün ‑ Ein‑
gangsspannung an
Kanal 2 OK
h Prinzipschaltbild
ABB

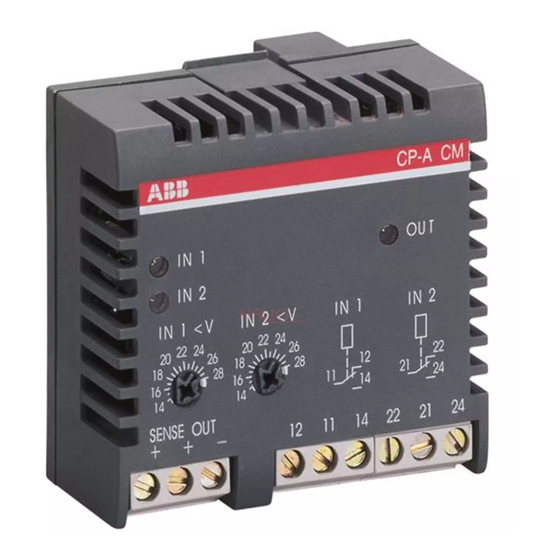

Überwachungsmodul CP‑A CM
Zubehör für Netzteile der CP‑S und CP‑C Reihe
Datenblatt
Produkteigenschaften
Steckbar auf Redundanzeinheit CP‑A RU
Schwellwerte zwischen 14‑28 V einstellbar
Ein Relaisausgang je überwachtem Eingang / Kanal
Zulassungen
H UL 60950, CAN/CSA C22.2 No. 60950
GOST
D
CB scheme
K
Kennzeichnungen
CE
a
C‑Tick
b
Bestelldaten
Typ Beschreibung
Überwachungsmodul
CP‑A CM
Das CP‑A CM dient zur Überwachung der Eingangssignale
des Redundanzmoduls CP‑A RU.
Anwendung
Das Überwachungsmodul CP‑A CM dient zur Überwachung der Eingangssignale des Redundanzmoduls
CP‑A RU.
Funktionsweise
Überwachung der Eingangsspannung des CP‑A RU mit CP‑A CM
Das Überwachungsmodul CP‑A CM meldet per LEDs und angezogenen Ausgangsrelais das Vorhanden‑
sein beider Eingangsspannungen des CP‑A RU.
Die Schwellwerte für die Ausgangsrelais lassen sich pro Kanal einzeln zwischen 14 und 28 V einstellen.
Fällt die Spannung in einem Kanal durch einen Fehler (z.B. Netzteilausfall, ausgelöste Sicherung) unter
den eingestellten Schwellwert, so fällt das entsprechende Relais ab. Die grünen LEDs „IN 1" und „IN 2"
leuchten, wenn die entsprechende Spannung größer als der eingestellte Schwellwert ist. Die grüne LED
„OUT" leuchtet, wenn die Ausgangsspannung > 3 V ist.
in Vorbereitung
Bestell‑Nummer
1SVR 427 075 R0000
