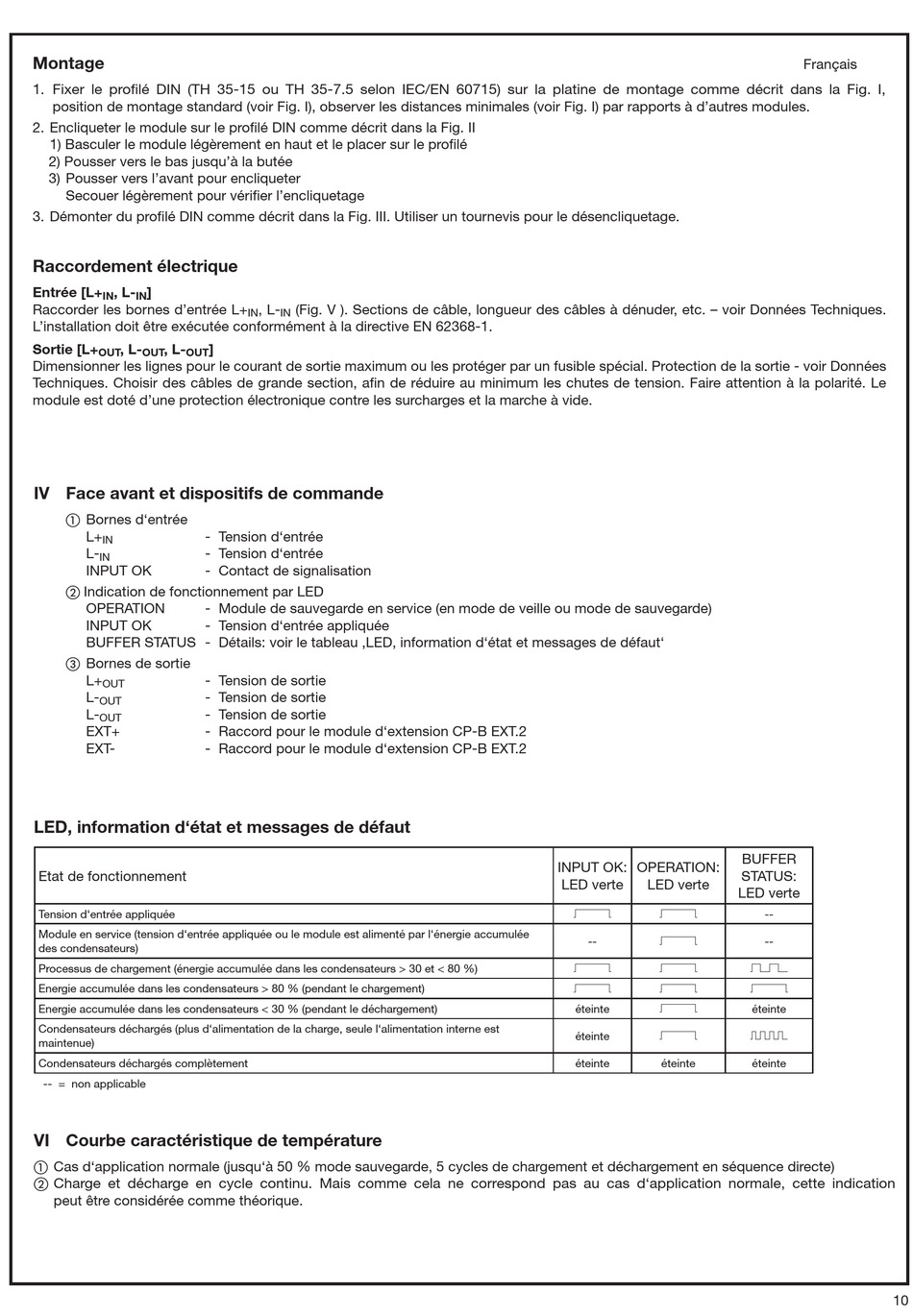

Montage
1. Fixer le profilé DIN (TH 35-15 ou TH 35-7.5 selon IEC/EN 60715) sur la platine de montage comme décrit dans la Fig. I,
position de montage standard (voir Fig. I), observer les distances minimales (voir Fig. I) par rapports à d'autres modules.
2. Encliqueter le module sur le profilé DIN comme décrit dans la Fig. II
1) Basculer le module légèrement en haut et le placer sur le profilé
2) Pousser vers le bas jusqu'à la butée
3) Pousser vers l'avant pour encliqueter
Secouer légèrement pour vérifier l'encliquetage
3. Démonter du profilé DIN comme décrit dans la Fig. III. Utiliser un tournevis pour le désencliquetage.
Raccordement électrique
Entrée [L+ , L- ]
IN IN
Raccorder les bornes d'entrée L+
L'installation doit être exécutée conformément à la directive EN 62368-1.
Sortie [L+ , L- , L-
OUT OUT OUT
Dimensionner les lignes pour le courant de sortie maximum ou les protéger par un fusible spécial. Protection de la sortie - voir Données
Techniques. Choisir des câbles de grande section, afin de réduire au minimum les chutes de tension. Faire attention à la polarité. Le
module est doté d'une protection électronique contre les surcharges et la marche à vide.
IV Face avant et dispositifs de commande
Bornes d'entrée
L+ - Tension d'entrée
IN
L- - Tension d'entrée
IN
INPUT OK - Contact de signalisation
Indication de fonctionnement par LED
OPERATION - Module de sauvegarde en service (en mode de veille ou mode de sauvegarde)
INPUT OK - Tension d'entrée appliquée
BUFFER STATUS - Détails: voir le tableau ‚LED, information d'état et messages de défaut'
Bornes de sortie
L+ - Tension de sortie
OUT
L- - Tension de sortie
OUT
L- - Tension de sortie
OUT
EXT+ - Raccord pour le module d'extension CP-B EXT.2
EXT- - Raccord pour le module d'extension CP-B EXT.2
LED, information d'état et messages de défaut
Etat de fonctionnement
Tension d'entrée appliquée
Module en service (tension d'entrée appliquée ou le module est alimenté par l'énergie accumulée
des condensateurs)
Processus de chargement (énergie accumulée dans les condensateurs > 30 et < 80 %)
Energie accumulée dans les condensateurs > 80 % (pendant le chargement)
Energie accumulée dans les condensateurs < 30 % (pendant le déchargement)
Condensateurs déchargés (plus d'alimentation de la charge, seule l'alimentation interne est
maintenue)
Condensateurs déchargés complètement
-- = non applicable
VI Courbe caractéristique de température
Cas d'application normale (jusqu'à 50 % mode sauvegarde, 5 cycles de chargement et déchargement en séquence directe)
Charge et décharge en cycle continu. Mais comme cela ne correspond pas au cas d'application normale, cette indication
peut être considérée comme théorique.
, L- (Fig. V ). Sections de câble, longueur des câbles à dénuder, etc. – voir Données Techniques.
IN IN
]
INPUT OK: OPERATION:
LED verte LED verte
V V
-- V
V V
V V
V
éteinte
éteinte V
éteinte éteinte
Français
BUFFER
STATUS:
LED verte
--
--
W
V
éteinte
X
éteinte
