ITaLIanO

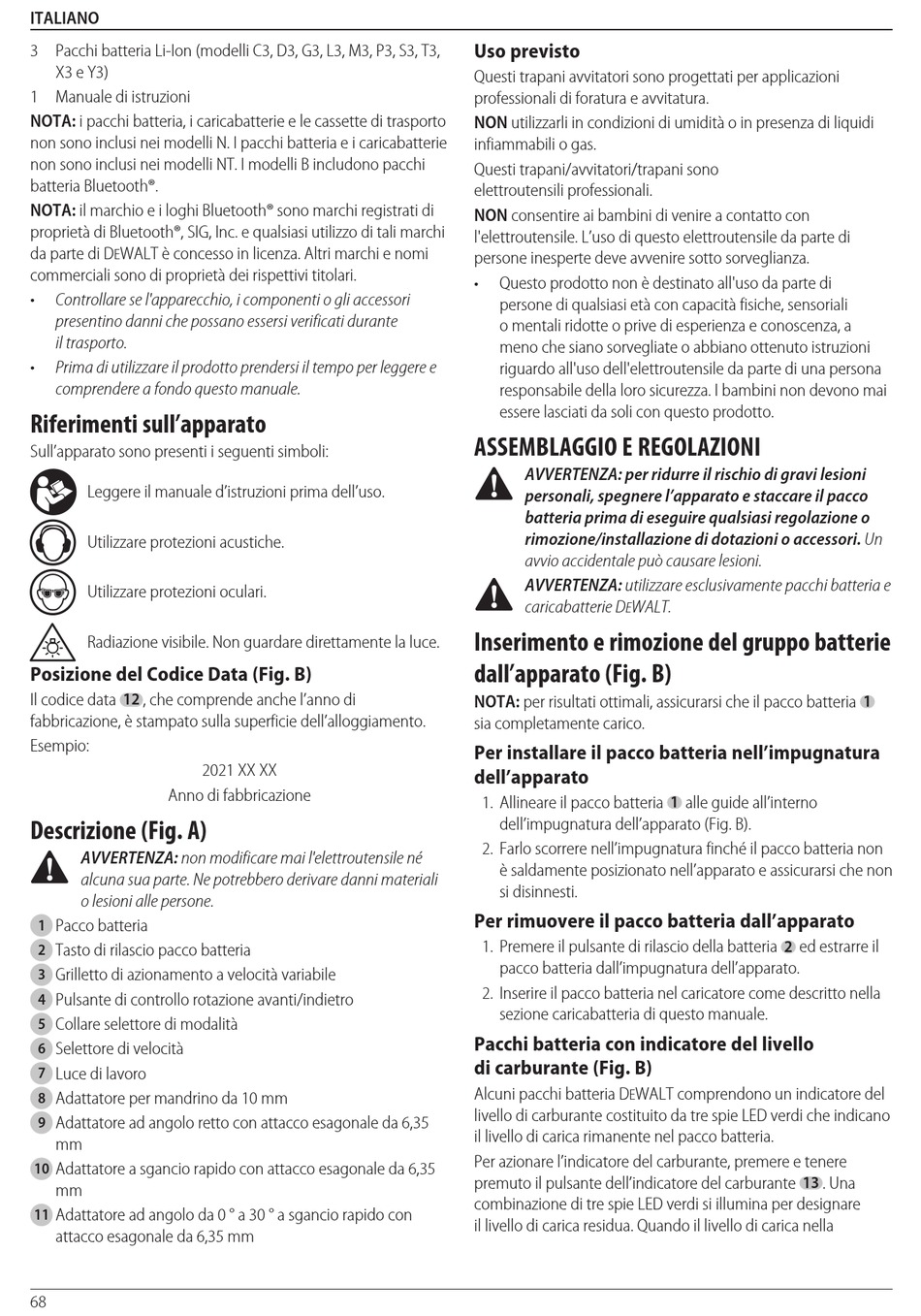

3 Pacchi batteria Li‑Ion (modelli C3, D3, G3, L3, M3, P3, S3, T3,
X3 e Y3)
1 Manuale di istruzioni
nOTa: i pacchi batteria, i caricabatterie e le cassette di trasporto
non sono inclusi nei modelli N. I pacchi batteria e i caricabatterie
non sono inclusi nei modelli NT. I modelli B includono pacchi
batteria Bluetooth®.
nOTa: il marchio e i loghi Bluetooth® sono marchi registrati di
proprietà di Bluetooth®, SIG, Inc. e qualsiasi utilizzo di tali marchi
da parte di D
WALT è concesso in licenza. Altri marchi e nomi
e
commerciali sono di proprietà dei rispettivi titolari.
•
Controllare se l'apparecchio, i componenti o gli accessori
presentino danni che possano essersi verificati durante
il trasporto.
•
Prima di utilizzare il prodotto prendersi il tempo per leggere e
comprendere a fondo questo manuale.
Riferimenti sull'apparato
Sull'apparato sono presenti i seguenti simboli:
a
Leggere il manuale d'istruzioni prima dell'uso.
g
Utilizzare protezioni acustiche.
f
Utilizzare protezioni oculari.
n
Radiazione visibile. Non guardare direttamente la luce.
Posizione del Codice Data (Fig. B)
Il codice data
12
, che comprende anche l'anno di
fabbricazione, è stampato sulla superficie dell'alloggiamento.
Esempio:
2021 XX XX
Anno di fabbricazione
Descrizione (Fig. A)
AVVERTENZA: non modificare mai l'elettroutensile né
alcuna sua parte. Ne potrebbero derivare danni materiali
o lesioni alle persone.
Pacco batteria
1
Tasto di rilascio pacco batteria
2
Grilletto di azionamento a velocità variabile
3
Pulsante di controllo rotazione avanti/indietro
4
Collare selettore di modalità
5
Selettore di velocità
6
Luce di lavoro
7
Adattatore per mandrino da 10 mm
8
Adattatore ad angolo retto con attacco esagonale da 6,35
9
mm
Adattatore a sgancio rapido con attacco esagonale da 6,35
10
mm
Adattatore ad angolo da 0 ° a 30 ° a sgancio rapido con
11
attacco esagonale da 6,35 mm
68
Uso previsto
Questi trapani avvitatori sono progettati per applicazioni
professionali di foratura e avvitatura.
nOn utilizzarli in condizioni di umidità o in presenza di liquidi
infiammabili o gas.
Questi trapani/avvitatori/trapani sono
elettroutensili professionali.
nOn consentire ai bambini di venire a contatto con
l'elettroutensile. L'uso di questo elettroutensile da parte di
persone inesperte deve avvenire sotto sorveglianza.
•
Questo prodotto non è destinato all'uso da parte di
persone di qualsiasi età con capacità fisiche, sensoriali
o mentali ridotte o prive di esperienza e conoscenza, a
meno che siano sorvegliate o abbiano ottenuto istruzioni
riguardo all'uso dell'elettroutensile da parte di una persona
responsabile della loro sicurezza. I bambini non devono mai
essere lasciati da soli con questo prodotto.
ASSEMBLAGGIO E REGOLAZIONI
AVVERTENZA: per ridurre il rischio di gravi lesioni
personali, spegnere l'apparato e staccare il pacco
batteria prima di eseguire qualsiasi regolazione o
rimozione/installazione di dotazioni o accessori. Un
avvio accidentale può causare lesioni.
AVVERTENZA: utilizzare esclusivamente pacchi batteria e
caricabatterie D
WALT.
e
Inserimento e rimozione del gruppo batterie
dall'apparato (Fig. B)
nOTa: per risultati ottimali, assicurarsi che il pacco batteria
sia completamente carico.
Per installare il pacco batteria nell'impugnatura
dell'apparato
1. Allineare il pacco batteria
dell'impugnatura dell'apparato (Fig. B).
2. Farlo scorrere nell'impugnatura finché il pacco batteria non
è saldamente posizionato nell'apparato e assicurarsi che non
si disinnesti.
Per rimuovere il pacco batteria dall'apparato
1. Premere il pulsante di rilascio della batteria
pacco batteria dall'impugnatura dell'apparato.
2. Inserire il pacco batteria nel caricatore come descritto nella
sezione caricabatteria di questo manuale.
Pacchi batteria con indicatore del livello
di carburante (Fig. B)
Alcuni pacchi batteria D
WALT comprendono un indicatore del
e
livello di carburante costituito da tre spie LED verdi che indicano
il livello di carica rimanente nel pacco batteria.
Per azionare l'indicatore del carburante, premere e tenere
premuto il pulsante dell'indicatore del carburante
combinazione di tre spie LED verdi si illumina per designare
il livello di carica residua. Quando il livello di carica nella
1
alle guide all'interno
2
ed estrarre il
13
. Una
1
