DEUTSCH
GERÄTEBESCHREIBUNG

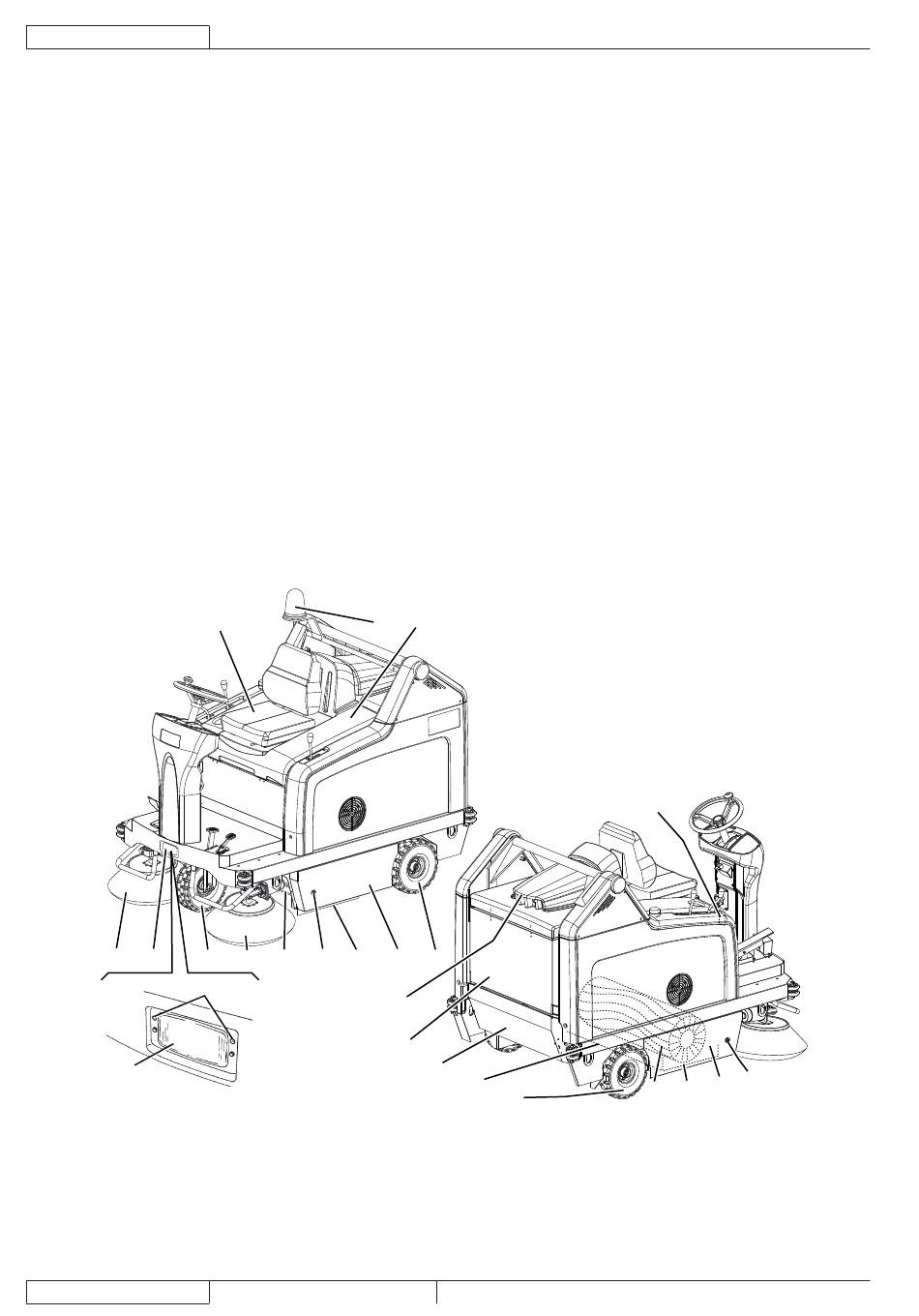

GERÄTEAUFBAU
1.
Schild Seriennummer/technische Daten/
Konformitätszeichen
2.
Rundumkennleuchte (bei Zündschlüssel in Stellung I
immer in Betrieb) (optional)
3.
Deckel Ansauganlagenmotor
4.
Abfallbehälter (ist er voll, entleeren)
5.
Klappe links (nur für Wartungsarbeiten zu öffnen)
6.
Verriegelung links mit Sicherungsschrauben
7.
Klappe rechts (zum Ausbau der Hauptkehrwalze)
8.
Verriegelung rechts
9.
Arbeitsscheinwerfer (optional)
10.
Seitenbesen rechts
11.
Seitenbesen links (optional)
12.
Hauptkehrwalze
13.
Abdeckung Batteriefach
14.
Antriebsräder hinten, auf feststehender Achse
15.
Vorderrad, lenkbar
16.
Seitliche Schmutzfangklappe links
17.
Seitliche Schmutzfangklappe rechts
18.
Schmutzfangklappe vorn
19.
Schmutzfangklappe hinten
10
9
15
21
9
6
BETRIEBSANLEITUNG
37
2
11
18
6
16
1463436000(1)2008-05 A
20.
Behälter Staubfi lter
21.
Einstellschraube Arbeitsscheinwerfer ausrichten
22.
Abdeckung Batteriefach (offen)
23.
Bleibatterien (WET) oder optional Gelbatterien (GEL)
24.
Batterieverschlussstopfen (nur für WET-Batterien)
25.
Batteriestecker
26.
Selbstrückstellende thermische Sicherung
Hauptkehrwalzenmotor
27.
Selbstrückstellende thermische Sicherung Motor rechter
Seitenbesen
28.
Selbstrückstellende thermische Sicherung Motor linker
Seitenbesen (optional)
29.
Flachsicherungskasten
30.
Stecker Ansauganlagenmotor
31.
Anschlusspläne Batterien
32.
Antriebsmotor
33.
Kasten elektrische Bauteile
34.
Platine Antriebsanlage
35.
Öltank hydraulische Hubanlage Abfallbehälter
36.
Stützstange Haube
37.
Fahrersitz
13
5
14
3
20
4
19
14
SR 1301 B
1
8
12 17 7
P100242
