FlexiDome VF | Installationshandbuch

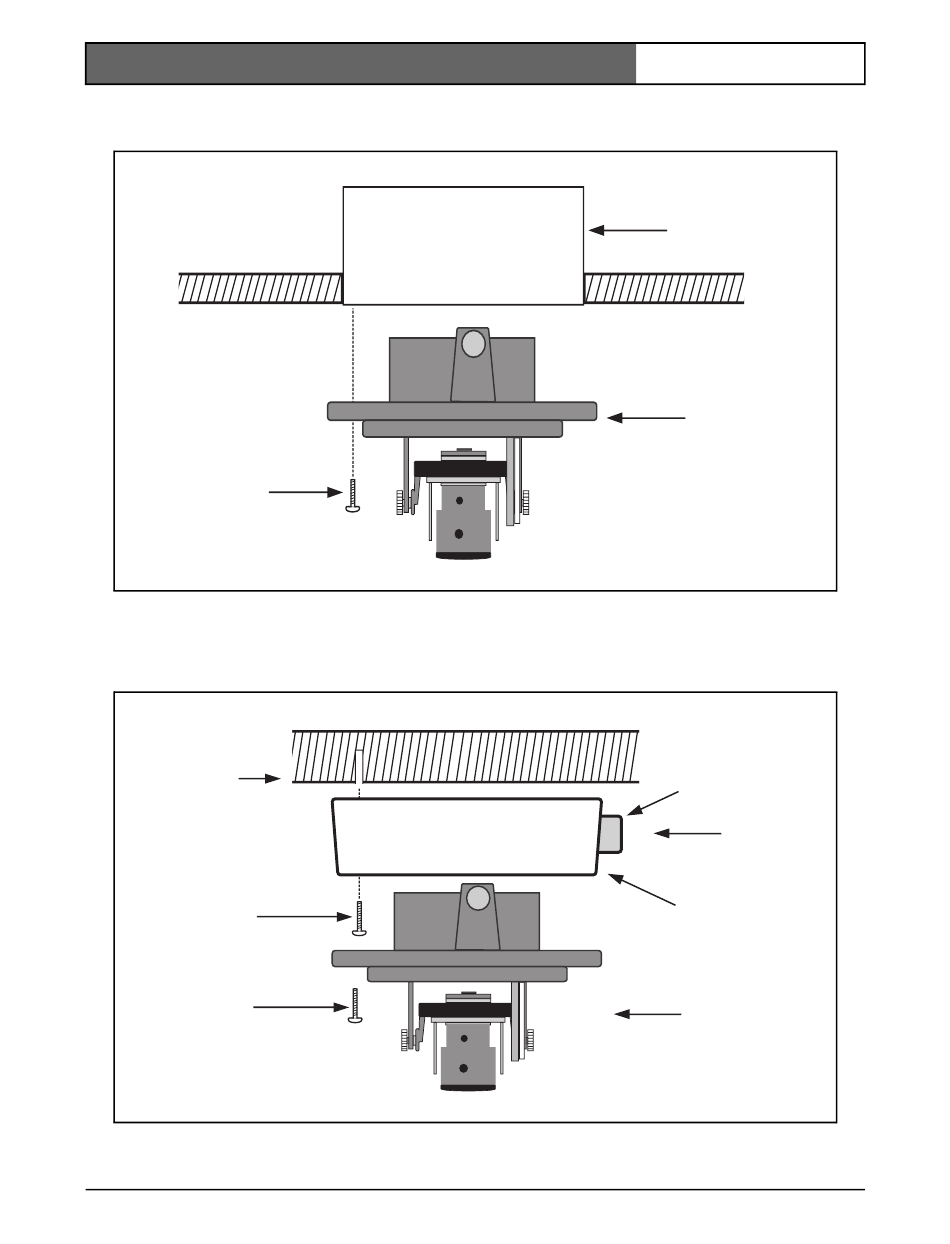

Abbildung 2 Anschluss an einen Schaltkasten (S4)
Zwei Schrauben
(nicht im Lieferumfang)
Abbildung 3 Aufputz-Montage – seitlicher Anschluss
Massive
Montagefläche
(drei vorgebohrte
Löcher, 8 mm)
Drei Schrauben
(im Lieferumfang
der Kamera)
Drei Schrauben
(M5, im Lieferumfang)
Bosch Security Systems | Okt. 2005 | V 1.0
All manuals and user guides at all-guides.com
DE | 58
S4 Schaltkasten
Befestigungs-
rahmen
Kabelkanal
Kabel
Erhöhter
Befestigungs-
rahmen
(VDA-445SMB)
Kameramodul
und Rahmen
