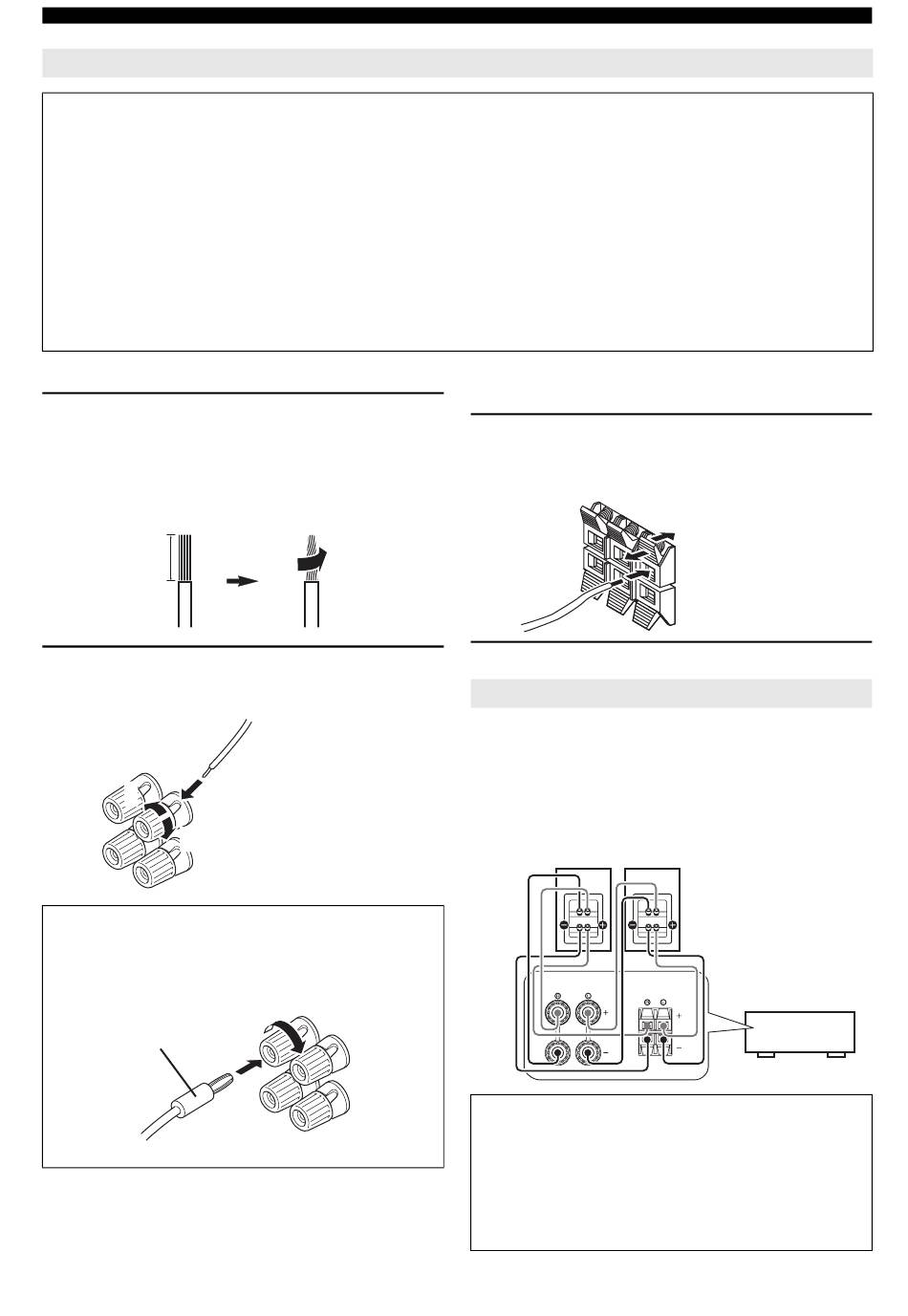

Yamaha RX-V565BL Bedienungsanleitung Seite 272

Verbindingen
Aansluiten van de luidsprekerkabel
Let op
• Een luidsprekersnoer bestaat over het algemeen uit twee geïsoleerde draden naast elkaar. Een van de snoeren heeft
een andere kleur of streep om de polariteit aan te geven. Sluit het ene uiteinde van de gekleurde/gestreepte kabel aan
op de "+" (rode) aansluiting van dit toestel en het andere einde aan dat van de luidspreker, en sluit het ene eind van
de andere kabel aan op de "–" (zwarte) aansluiting van dit toestel en het andere einde aan dat van uw luidspreker.
• Voordat u de luidsprekers aansluit, moet u het stroomsnoer afkoppelen.
• Zorg ervoor dat de blootliggende luidsprekerdraden nergens contact kunnen maken met elkaar of metalen onderdelen
van dit toestel. Hierdoor kunnen het toestel en/of de luidsprekers beschadigd raken. Als er kortsluiting optreedt,
verschijnt "CHECK SP WIRES!" op het voorpaneel van de display als dit toestel wordt aangezet.
• Gebruik magnetisch afgeschermde luidsprekers. Als beelden op de monitor nog steeds vervormd zijn zelfs als u
gebruikmaakt van magnetisch afgeschermde luidsprekers, plaats de luidsprekers dan weg van de monitor.
• Gebruik luidsprekers met een impedantie van 6-ohm of meer.
■
Aansluiten op de FRONT aansluitingen
1
Verwijder ongeveer 10 mm van de isolatie
van het uiteinde van elk van de
luidsprekerdraden en draai vervolgens de
blootliggende draadjes netjes in elkaar zodat
deze geen kortsluiting veroorzaken.
10 mm
2
Open het knopje, voer de ontblote draden in
en doe het knopje vervolgens weer dicht.
2
1
3
Aansluiten met bananenstekker (Uitgezonderd
modellen voor het V.K., Europa, Azië en Korea)
Draai het knopje aan en voer vervolgens de
bananenstekker in in het uiteinde van de klem.
Bananenstekker
12
Nl
Rood: positief (+)
Zwart: negatief (–)
■
Aansluiting op de CENTER, SURROUND,
SURROUND BACK/BI-AMP aansluitingen
1
Duw het lipje naar beneden en plaats het
ontblote draad van de luidspreker in het gat
van de aansluiting.
2
Laat het lipje weer los om de draad vast te zetten.
Gebruiken van bi-amp aansluitingen
U kunt luidsprekers aansluiten die dubbele versterkeraansluitingen
op dit toestel ondersteunen. Voordat u de luidsprekers aansluit, dient
u de dubbele versterkeraansluitingen in te stellen op dit toestel in
"ADVANCED SETUP" (zie bladzijde 47), en de luidsprekers zoals
hieronder aangegeven aan te sluiten op dit toestel.
Voor-luidsprekers
Rechts Links
FRONT SURROUND
Let op
Voordat u dubbele versterkeraansluitingen maakt, dient u alle kabels
die een woofer met een combinatiedeel verbinden, te verwijderen.
Raadpleeg de handleiding van de luidsprekers in kwestie voor details.
Als u dubbele versterkeraansluitingen maakt, dient u ervoor te zorgen
dat de beugels of kabels zijn aangesloten voordat u de
luidsprekerkabels aansluit.
Rood: positief (+)
Zwart: negatief (–)
BACK/ BI-AMP
Dit toestel
