Anslutningar

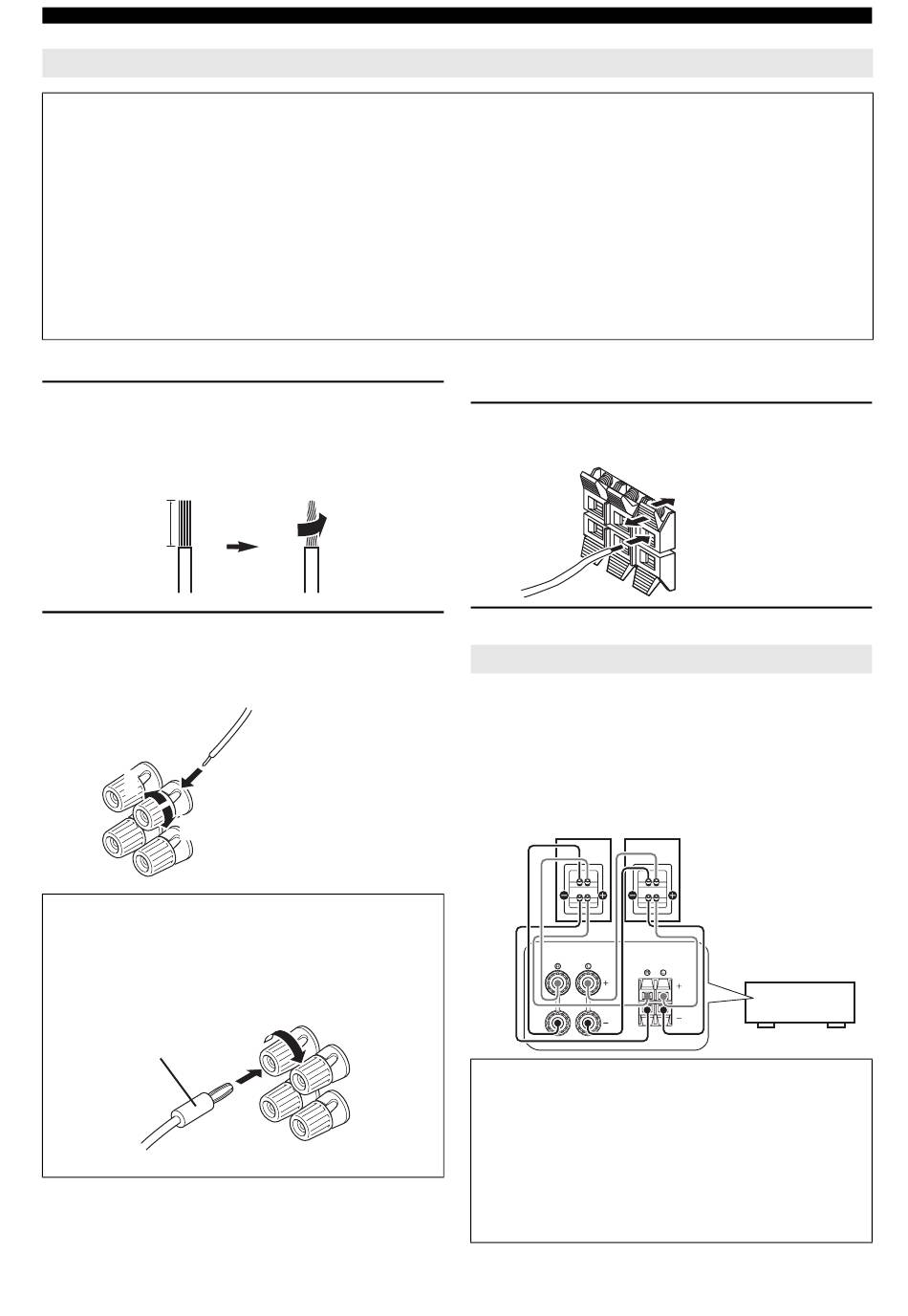

Anslutning av högtalarkabeln
Observera
• En högtalarkabel består av ett par isolerade kablar som normalt löper sida vid sida. En av kablarna är färgad med en annan färg
eller randig för att indikera en polaritet. Anslut en ända på den färgade/randiga kabeln till "+" (röd) kontakten på receivern och
den andra änden på kontakten på högtalaren och anslut den ena änden på den andra kabeln till "–" (svart) kontakten på receivern
och den andra änden till din högtalare.
• Före anslutning av högtalare, se till att koppla loss nätkabeln.
• Låt inga blottade trådar i högtalarkablarna komma i kontakt med varandra eller med någon metalldel på receivern. Detta kan skada
receivern och/eller högtalarna. Om kortslutning uppstår visas "CHECK SP WIRES" på frontpanelens display när receivern slås på.
• Använd magnetiskt avskärmade högtalare. Om bilderna på monitorn förvrids även om du använder magnetiskt avskärmade
högtalare, placera högtalarna längre bort från monitorn.
• Använd högtalare med en impedans på 6 ohm eller mer.
■
Anslutning till FRONT-kontakterna
1
Skala bort cirka 10 mm av isoleringen från
änden av högtalarkabeln och tvinna sedan
ihop de blottade trådarna så att de inte
orsakar kortslutning.
10 mm
2
Lossa på knoppen, för in den frilagda
tvinnade ledningstråden i hålet och dra
sedan åt knoppen.
2
1
3
Anslutning av banankontakter (Gäller ej
modeller till Europa, inkl. Storbritannien, och
Asien, inkl. Korea)
Dra åt knoppen och skjut sedan in banankontakten så
långt det går i högtalarutgången.
Bananstift
12
Sv
Röd: positiv (+)
Svart: negativ (–)
■
Anslutning till kontakterna CENTER,
SURROUND, SURROUND BACK/BI-AMP
1
Tryck ner fliken och sätt i den blottade änden
på högtalarledningen i hålet på kontakten.
2
Släpp upp fliken för att fästa kabeln.
Användning av anslutningar för tvådelad förstärkning
Du kan ansluta högtalare som stöder anslutning för tvådelad
förstärkning till receivern. Före anslutning av högtalare, ställ
in receivern så att den stöder anslutningar med tvådelad
förstärkning under "ADVANCED SETUP" (se sidan 47)
och anslut högtalarna till receivern som visas nedan.
Framhögtalare
Höger Vänster
FRONT SURROUND
Observera
Innan du utför anslutning för tvådelad förstärkning, ta
bort eventuella kablar som ansluter baselementet till en
diskanthögtalare. Vi hänvisar till
högtalarbruksanvisningarna angående detaljer.
När du inte gör anslutning med tvådelad förstärkning,
se till att fästena eller kablarna är anslutna innan
anslutning av högtalarkablarna.
Röd: positiv (+)
Svart: negativ (–)
BACK/ BI-AMP
Receivern
