Elektrischer Anschluss
5.3

Schutzart sicherstellen

Die Geräte erfüllen alle Anforderungen gemäß IP67. Um nach erfolgter Montage oder nach
einem Service-Fall diese zu gewährleisten, müssen folgende Punkte zwingend beachtet wer-
den:
• Die Gehäusedichtung muss sauber und unbeschädigt in die Dichtungsnut eingelegt sein.
Gegebenenfalls ist die Dichtung zu reinigen, zu trocknen oder zu ersetzen.
• Die für den Anschluss verwendeten Kabel müssen den spezifizierten Außendurchmesser
aufweisen (z.B. M20 x 1,5, Kabeldurchmesser 8 ... 12 mm (0,3 ... 0,47 in)).
• Kabel vor der Kabeleinführung in einer Schlaufe verlegen (→  6,  14). Auftretende
Feuchtigkeit kann so nicht zur Einführung gelangen. Das Messgerät möglichst so montie-
ren, dass die Kabeleinführungen nicht nach oben gerichtet sind.
• Nicht benutzte Kabeleinführungen sind durch einen Blindstopfen zu ersetzen.
• Die verwendete Schutztülle darf nicht aus der Kabeleinführung entfernt werden.
• Der Gehäusedeckel und die Kabeleinführung müssen fest angezogen sein.

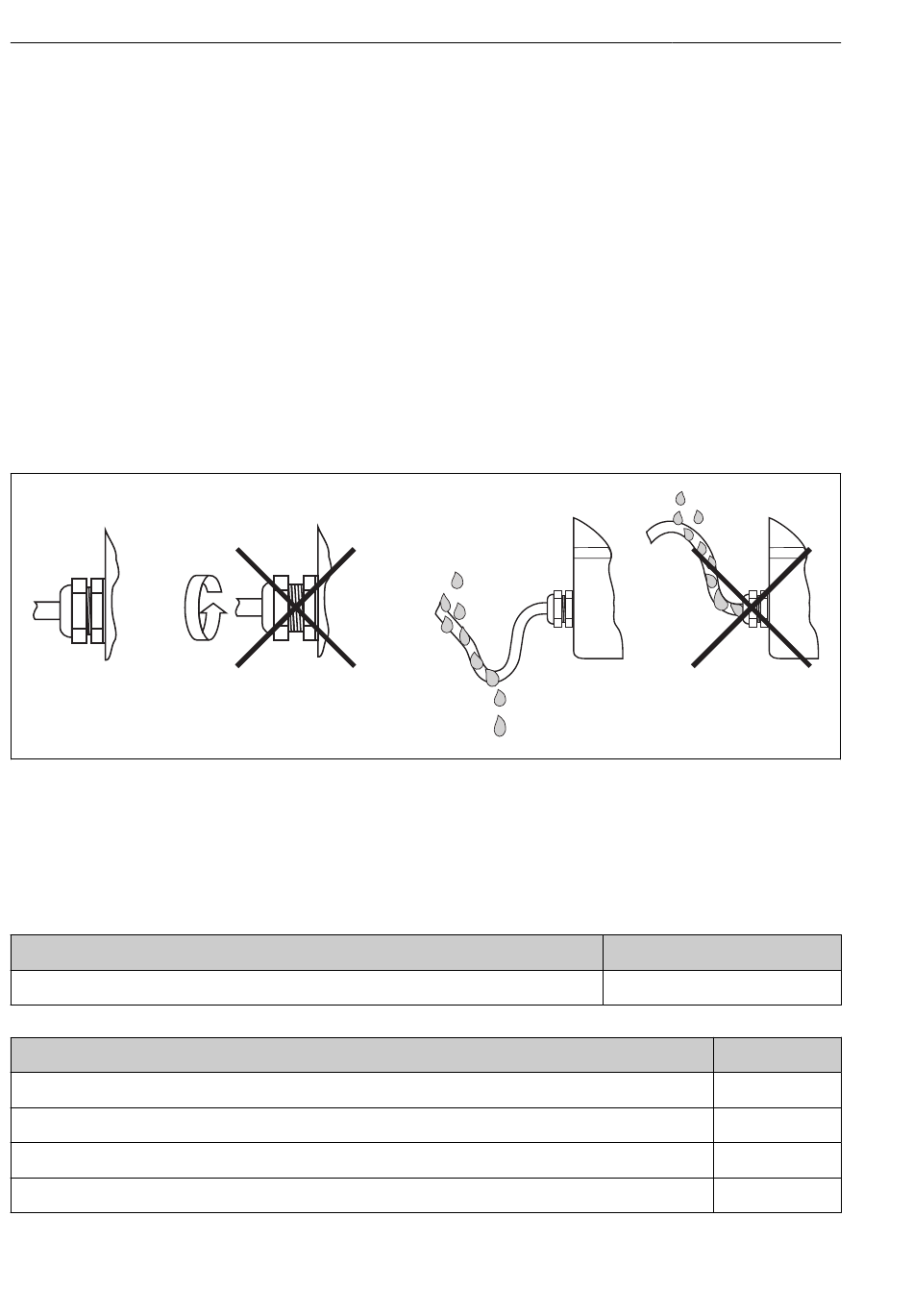

 6 Anschlusshinweise zur Einhaltung der Schutzart IP67
5.4

Anschlusskontrolle

Nach der elektrischen Installation folgende Kontrollen durchführen:
Gerätezustand und -spezifikationen
Sind Gerät oder Kabel beschädigt?
Elektrischer Anschluss
Ist die Kabeltypenführung einwandfrei getrennt - Ohne Schleifen und Überkreuzungen
Sind die Kabel zugentlastet montiert?
Ist die Klemmenbelegung richtig? Anschlussschema vom Klemmenblock vergleichen.
Sind alle Schrauben der Anschlussklemmen fest?
14
Hinweis
Sichtkontrolle
Hinweis
-
-
→  5,  13
Sichtkontrolle
Endress+Hauser
RIA14
A0011260
